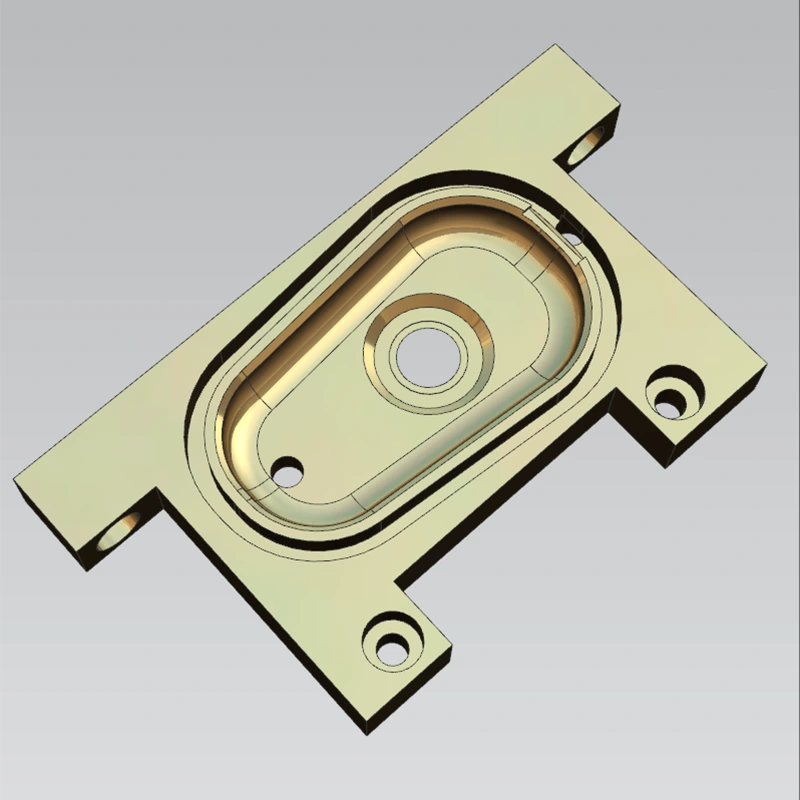

Precyzyjna obróbka NCstoi na czele zaawansowanej produkcji, umożliwiając produkcję komponentów z tolerancjami mierzonymi w mikronach i wykończeniami powierzchni porównywalnymi z jakością optyczną. Ta wszechstronna analiza bada podstawowe zasady, możliwości technologiczne i transformacyjny wpływ precyzyjnej obróbki NC w kluczowych branżach. Dyskusja obejmuje ewolucję od obróbki konwencjonalnej do precyzji sterowanej komputerowo, kluczowe elementy definiujące możliwości obróbki precyzyjnej oraz szerokie zastosowania w sektorach lotniczym, medycznym, motoryzacyjnym i elektronicznym. Poprzez szczegółowe badanie standardów tolerancji, metodologii kontroli jakości i pojawiających się trendów, takich jak obróbka oparta na sztucznej inteligencji i technologie wieloosiowe, artykuł pokazuje, dlaczego precyzyjna obróbka NC stała się niezbędna do wytwarzania wysokowydajnych komponentów, które napędzają nowoczesne innowacje.
1. Definicja precyzyjnej obróbki NC w epoce nowożytnej
Precyzyjna obróbka NCreprezentuje konwergencję technologii komputerowego sterowania numerycznego z procesami produkcyjnymi o ultrawysokiej dokładności. W przeciwieństwie do obróbki konwencjonalnej, która w dużym stopniu opiera się na umiejętnościach operatora i interwencji ręcznej, precyzyjna obróbka NC wykorzystuje zaawansowane algorytmy komputerowe, systemy serwo o wysokiej rozdzielczości i sztywne konstrukcje obrabiarek, aby osiągnąć dokładność wymiarową, która była niewyobrażalna jeszcze kilkadziesiąt lat temu.
Precyzyjną obróbkę NC charakteryzuje zdolność do stałego utrzymywania tolerancji 0,01 milimetra lub mniejszych w przypadku zaawansowanych systemów umożliwiających osiągnięcie precyzji poniżej mikrona. Ten poziom dokładności osiąga się dzięki połączeniu czynników: ultrasztywnych konstrukcji maszyn odpornych na odkształcenia termiczne i mechaniczne, systemów sprzężenia zwrotnego o wysokiej rozdzielczości, które stale monitorują i korygują położenie narzędzia, oraz wyrafinowanych algorytmów sterowania, które optymalizują ścieżki narzędzia w czasie rzeczywistym.
Zakres precyzyjnej obróbki NC wykracza daleko poza proste usuwanie metalu. Obejmuje kompleksowy ekosystem technologii, w tym oprogramowanie CAD/CAM do programowania części, zaawansowane narzędzia skrawające o opracowanej geometrii i powłokach, precyzyjne systemy mocowania części, które utrzymują położenie części z dokładnością do mikrona, oraz rygorystyczne protokoły kontroli z wykorzystaniem współrzędnościowych maszyn pomiarowych (CMM) i optycznych systemów pomiarowych. Razem elementy te tworzą zintegrowany system produkcyjny zdolny do wytwarzania komponentów spełniających najbardziej wymagające specyfikacje.
2. Ewolucja technologiczna od konwencjonalnej do precyzyjnej NC
Podróż od obróbki konwencjonalnej do precyzyjnej obróbki NC stanowi jedną z najważniejszych transformacji technologicznych w historii produkcji. Zrozumienie tej ewolucji zapewnia istotny kontekst dla docenienia możliwości nowoczesnych systemów precyzyjnej obróbki NC.
2.1 Era obróbki ręcznej
Tradycyjna obróbka opierała się całkowicie na umiejętnościach i doświadczeniu operatora maszyny. Ręczne tokarki, frezarki i szlifierki wymagały od operatorów interpretacji rysunków technicznych, obliczania parametrów skrawania i ręcznego sterowania ruchami narzędzi za pomocą kół ręcznych i dźwigni. Chociaż wykwalifikowani mechanicy mogli osiągać imponujące wyniki, proces był z natury ograniczony przez czynniki ludzkie — zmęczenie, niespójność i niemożność utrzymania ekstremalnej precyzji w długich seriach produkcyjnych.
2.2 Wprowadzenie sterowania numerycznego
Rozwój sterowania numerycznego (NC) w latach pięćdziesiątych XX wieku był pierwszym krokiem w kierunku automatyzacji. Wczesne systemy NC wykorzystywały dziurkowaną taśmę papierową do przechowywania instrukcji obróbki, umożliwiając maszynom wykonywanie zaprogramowanych sekwencji operacji. Wyeliminowało to potrzebę ciągłej ręcznej interwencji i umożliwiło spójną reprodukcję części. Jednakże wczesne systemy NC były ograniczone dostępną wówczas mocą obliczeniową i mogły wykonywać jedynie stosunkowo proste ścieżki narzędzia.
2.3 Rewolucja komputerowego sterowania numerycznego
Integracja komputerów z systemami NC – dająca początek komputerowemu sterowaniu numerycznemu (CNC) – stanowiła milowy krok naprzód. Maszyny CNC mogą przechowywać wiele programów, wykonywać złożone obliczenia w celu optymalizacji ścieżki narzędzia i wykorzystywać informacje zwrotne z czujników w celu kompensacji różnic w procesie obróbki. Umożliwiło to rozwój możliwości obróbki wieloosiowej i możliwości wytwarzania części o złożonej geometrii 3D.
2.4 Pojawienie się precyzyjnej obróbki NC
Wraz z rozwojem technologii CNC pojawiła się nowa klasa maszyn zaprojektowanych specjalnie do zastosowań o ultrawysokiej precyzji. Precyzyjne systemy obróbki NC obejmują takie funkcje, jak:
- Łożyska hydrostatyczne lub aerostatyczne eliminujące kontakt i tarcie metal-metal
- Systemy stabilizacji termicznej utrzymujące stałą temperaturę w całej konstrukcji maszyny
- Enkodery liniowe i obrotowe o wysokiej rozdzielczości z rozdzielczością submikronową
- Zaawansowane algorytmy sterowania serwomechanizmem, które przewidują i kompensują błędy dynamiczne
Ten postęp technologiczny przesunął granice tego, co jest możliwe do osiągnięcia w obróbce skrawaniem, umożliwiając produkcję komponentów o wykończeniu powierzchni mierzonym w nanometrach i tolerancjach geometrycznych zbliżających się do fizycznych granic obrabianych materiałów.
3. Podstawowe elementy możliwości precyzyjnej obróbki NC
Precyzyjna obróbka NCPotencjał ten opiera się na kilku wzajemnie powiązanych filarach technologicznych. Każdy element musi działać na wyjątkowo wysokim poziomie, aby system jako całość osiągnął wymaganą precyzję.
3.1 Konstrukcja i sztywność obrabiarki
Podstawą precyzyjnej obróbki NC jest sama konstrukcja obrabiarki. Precyzyjne centra obróbcze są zbudowane z materiałów o wysokim stosunku sztywności do masy, takich jak polimerobeton lub żeliwo o zoptymalizowanej konstrukcji żebrowanej. Konstrukcja maszyny musi być odporna na ugięcie pod wpływem sił skrawania i utrzymywać stabilność geometryczną w przypadku zmian temperatury. Wiele maszyn precyzyjnych zawiera aktywne systemy tłumienia, które wykrywają i eliminują wibracje w czasie rzeczywistym.
3.2 Systemy sterowania ruchem i sprzężenia zwrotnego
Precyzyjna obróbka NC opiera się na systemach sterowania ruchem w zamkniętej pętli, które stale monitorują i regulują położenie narzędzia. Przetworniki o wysokiej rozdzielczości — często o rozdzielczości 0,1 mikrona lub większej — dostarczają do systemu sterowania informację zwrotną o położeniu w czasie rzeczywistym. Zaawansowane serwonapędy reagują na tę informację szybkimi i precyzyjnymi korektami, zapewniając, że narzędzie podąża zaprogramowaną ścieżką z minimalnym odchyleniem.
3.3 Technologia oprzyrządowania i cięcia
Narzędzia skrawające do precyzyjnej obróbki NC są projektowane z niezwykłą starannością. Geometrie narzędzi są zoptymalizowane pod kątem określonych kombinacji materiału i narzędzia, a zaawansowane powłoki, takie jak węgiel diamentopodobny (DLC) lub azotek tytanowo-glinowy (TiAlN), zmniejszają tarcie i wydłużają żywotność narzędzia. Oprawki narzędziowe muszą utrzymywać koncentryczność w granicach mikronów, aby zapobiec biciu, które mogłoby pogorszyć wykończenie powierzchni i dokładność wymiarową.
3.4 Kontrola środowiska
Precyzyjna obróbka skrawaniem jest bardzo wrażliwa na czynniki środowiskowe. Wahania temperatury rzędu 1°C mogą powodować znaczące zmiany wymiarowe dużych detali. Dlatego zakłady obróbki precyzyjnej utrzymują rygorystyczne kontrole środowiskowe, w tym regulację temperatury do ± 0,5°C, podstawy izolujące drgania i filtrację czystego powietrza, aby zapobiec zanieczyszczeniu.
3.5 Programowanie i symulacja
Nowoczesna precyzyjna obróbka NC opiera się na wyrafinowanym oprogramowaniu CAM, które generuje zoptymalizowane ścieżki narzędzia w oparciu o geometrię części i właściwości materiału. Zaawansowane możliwości symulacji pozwalają programistom wizualizować proces obróbki przed cięciem metalu, identyfikując potencjalne kolizje, nadmierne obciążenie narzędzia lub problemy z wykończeniem powierzchni. Ta możliwość wirtualnej obróbki znacznie zmniejsza ryzyko błędów i umożliwia produkcję skomplikowanych części z dużą pewnością.
| Element zdolności | Kluczowa technologia | Wpływ na precyzję |
|---|---|---|
| Struktura maszyny | Podstawa z betonu polimerowego, aktywne tłumienie | Minimalizuje wibracje i zniekształcenia termiczne |
| Sterowanie ruchem | Silniki liniowe, enkodery submikronowe | Umożliwia dokładność pozycjonowania poniżej 1 mikrona |
| Obróbka | Płytki PCD/CBN, precyzyjne oprawki narzędziowe | Zachowuje stabilność wymiarową i wykończenie powierzchni |
| Środowiskowy | Kontrola temperatury, izolacja wibracyjna | Eliminuje zewnętrzne wpływy na dokładność |
| Programowanie | 5-osiowy CAM, symulacja ścieżki narzędzia | Optymalizuje warunki skrawania i zapobiega błędom |
4. Krytyczne zastosowania w branżach o wysokich stawkach
Precyzyjna obróbka NCstało się niezbędne w szerokim spektrum branż, w których wydajność komponentów, niezawodność i bezpieczeństwo są najważniejsze.
4.1 Przemysł lotniczy i obronny
Przemysł lotniczy wymaga komponentów, które wytrzymają ekstremalne warunki przy jednoczesnym zachowaniu dokładnych tolerancji wymiarowych. Precyzyjna obróbka NC jest wykorzystywana do produkcji łopatek turbin, elementów konstrukcyjnych płatowca, części podwozia i elementów satelitów. Materiały takie jak stopy tytanu, Inconel i zaawansowane kompozyty wymagają specjalistycznych strategii obróbki, aby osiągnąć wymaganą precyzję bez uszczerbku dla właściwości materiału. Rosnące inwestycje w samoloty nowej generacji i eksplorację kosmosu w dalszym ciągu napędzają popyt na możliwości ultraprecyzyjnej obróbki.
4.2 Produkcja wyrobów medycznych
Urządzenia medyczne stanowią jedno z najbardziej wymagających zastosowań precyzyjnej obróbki NC. Implanty ortopedyczne, narzędzia chirurgiczne i elementy dentystyczne wymagają tolerancji mierzonych w mikronach, aby zapewnić odpowiednie dopasowanie i funkcjonowanie w ludzkim ciele. Zastosowanie materiałów biokompatybilnych, takich jak tytan i stal nierdzewna, w połączeniu z koniecznością stosowania złożonych geometrii 3D, sprawia, że precyzyjna obróbka CNC jest preferowaną metodą produkcji w wielu zastosowaniach medycznych.
4.3 Motoryzacja i sporty motorowe
Współczesna inżynieria samochodowa w dużym stopniu opiera się na precyzyjnej obróbce NC kluczowych elementów układu napędowego, układów wtrysku paliwa i wysokowydajnych części silnika. W szczególności branża sportów motorowych przesuwa granice precyzyjnej obróbki, a zespoły Formuły 1 i wyścigi długodystansowe wymagają komponentów wyprodukowanych z tolerancjami maksymalizującymi wydajność przy jednoczesnej minimalizacji masy.
4.4 Elektronika i półprzewodniki
Przemysł elektroniczny wykorzystuje precyzyjną obróbkę NC do produkcji sprzętu do produkcji półprzewodników, obudów złączy i radiatorów. Ponieważ urządzenia elektroniczne stale kurczą się, a jednocześnie zwiększają swoją złożoność, zapotrzebowanie na precyzyjnie obrobione komponenty o coraz węższych tolerancjach stale rośnie.
4.5 Optyka i fotonika
Ultraprecyzyjna obróbka NC odgrywa kluczową rolę w produkcji elementów optycznych, w tym soczewek, zwierciadeł i falowodów. Jednopunktowe toczenie diamentowe, wyspecjalizowana forma precyzyjnej obróbki NC, umożliwia wytwarzanie powierzchni optycznych o chropowatości powierzchni mierzonej w nanometrach, eliminując potrzebę polerowania końcowego w wielu zastosowaniach.
5. Precyzyjna obróbka NC a metody konwencjonalne: analiza porównawcza
Zrozumienie różnic między precyzyjną obróbką NC a konwencjonalnymi podejściami do obróbki jest niezbędne do podejmowania świadomych decyzji produkcyjnych.
| Charakterystyczny | Precyzyjna obróbka NC | Obróbka konwencjonalna |
|---|---|---|
| Dokładność wymiarowa | ±0,005 mm do ±0,001 mm | ±0,05 mm do ±0,1 mm |
| Wykończenie powierzchni (Ra) | 0,1 do 0,4 mikrona | 0,8 do 3,2 mikrona |
| Kontrola procesu | Układ zamknięty, sterowany komputerowo | Zależny od operatora, pętla otwarta |
| Powtarzalność | Wyjątkowa spójność między częściami | Zmienne, zależne od umiejętności operatora |
| Możliwości złożonej geometrii | 5-osiowe, złożone kontury 3D | Ograniczone do prostszych geometrii |
| Przydatność wielkości produkcji | Prototyp do dużej objętości | Zwykle mniejsza głośność |
Precyzyjna obróbka NC osiąga najwyższą dokładność dzięki kilku kluczowym zaletom:
- Zautomatyzowana precyzja:Systemy sterowane komputerowo eliminują zmienność związaną z operacjami ręcznymi
- Kompensacja w czasie rzeczywistym:Systemy sprzężenia zwrotnego stale korygują rozszerzalność cieplną, zużycie narzędzi i inne źródła błędów
- Zoptymalizowane ścieżki narzędzi:Zaawansowane oprogramowanie CAM generuje wydajne strategie cięcia, które minimalizują ugięcie i zużycie narzędzia
- Monitorowanie procesu:Czujniki wykrywają anomalie i umożliwiają proaktywną regulację, zanim jakość części ulegnie pogorszeniu
Podczas gdy konwencjonalna obróbka może być wystarczająca w wielu zastosowaniach ogólnego przeznaczenia, precyzyjna obróbka NC jest niezbędna, gdy działanie komponentu zależy od wąskich tolerancji, doskonałego wykończenia powierzchni lub złożonych geometrii, których nie można osiągnąć metodami ręcznymi.
6. Standardy tolerancji i ramy zapewniania jakości
Precyzyjna obróbka NC działa w ramach kompleksowych międzynarodowych standardów, które definiują wymagania dotyczące tolerancji i procedury zapewnienia jakości.
6.1 ISO 2768: Tolerancje ogólne
ISO 2768-1 określa ogólne tolerancje wymiarów liniowych i kątowych przedmiotów obrabianych. Norma ustanawia cztery klasy tolerancji — drobną (f), średnią (m), grubą (c) i bardzo grubą (v) — które stanowią podstawę kontroli wymiarowej. Precyzyjna obróbka NC zazwyczaj działa na poziomie tolerancji drobnej lub wyższej, a wiele zastosowań wymaga tolerancji węższych niż te określone w normie.
6.2 ISO GPS i ASME Y14.5
Normy wymiarowania i tolerancji geometrycznej (GD&T), w tym ISO GPS i ASME Y14.5, zapewniają język do określania złożonych wymagań geometrycznych, takich jak płaskość, równoległość i koncentryczność. Normy te umożliwiają inżynierom komunikowanie precyzyjnych wymagań funkcjonalnych, które wykraczają poza proste ograniczenia wymiarowe.
6.3 Możliwości tolerancji w precyzyjnej obróbce NC
Nowoczesna precyzyjna obróbka NC osiąga poziomy tolerancji znacznie przekraczające ogólne wymagania standardowe:
- Standardowa precyzja:±0,01 mm dla cech ogólnych
- Wysoka precyzja:±0,005 mm dla cech krytycznych
- Klasa lotnicza/medyczna:±0,002–0,003 mm dla komponentów o znaczeniu krytycznym
- Ultraprecyzyjny:±0,001 mm do zastosowań specjalistycznych
6.4 Zapewnienie jakości i kontrola
Zapewnienie jakości w precyzyjnej obróbce NC wykorzystuje szereg zaawansowanych technologii kontroli:
- Współrzędnościowe maszyny pomiarowe (CMM):Zapewnia weryfikację wymiarową z dokładnością poniżej mikrona
- Optyczne systemy pomiarowe:Umożliwiaj bezkontaktową kontrolę złożonych geometrii
- Profilometry powierzchniowe:Zmierz charakterystykę wykończenia powierzchni
- Monitorowanie w trakcie procesu:Czujniki wykrywają odchylenia podczas obróbki i korygują je w czasie rzeczywistym
7. Pojawiające się trendy kształtujące przyszłość precyzyjnej obróbki NC
Dziedzina precyzyjnej obróbki NC nadal szybko się rozwija, napędzana postępem w technologii cyfrowej, materiałoznawstwie i automatyzacji.
7.1 Obróbka sterowana sztuczną inteligencją i sterowanie w pętli zamkniętej
Sztuczna inteligencja przekształca precyzyjną obróbkę NC poprzez optymalizację procesów w czasie rzeczywistym. Systemy AI analizują dane z czujników procesu obróbki – w tym siły skrawania, wibracje, temperaturę i emisję akustyczną – w celu natychmiastowego dostosowania prędkości posuwu, prędkości wrzeciona i ścieżek narzędzia. To podejście w zamkniętej pętli wypełnia lukę pomiędzy zamysłem projektowym, programowaniem NC i rzeczywistym zachowaniem podczas obróbki, umożliwiając osiągnięcie poziomów precyzji i wydajności, które były wcześniej nieosiągalne.
7.2 Obróbka wieloosiowa i wielozadaniowa
Trend w kierunku zwiększania liczby osi i możliwości obróbki wielozadaniowej stale się pogłębia. Jednoczesna obróbka 5-osiowa umożliwia produkcję skomplikowanych części w jednym ustawieniu, eliminując skumulowane błędy, które pojawiają się podczas zmiany położenia części pomiędzy operacjami. Obrabiarki wielozadaniowe, które łączą możliwości toczenia, frezowania i szlifowania, dodatkowo ograniczają obsługę i poprawiają dokładność.
7.3 Cyfrowe bliźniaki i symulacja procesu
Technologia cyfrowych bliźniaków tworzy wirtualne repliki całego procesu obróbki, umożliwiając kompleksową symulację i optymalizację przed rozpoczęciem produkcji. Symulacje te modelują nie tylko ścieżkę narzędzia, ale także zachowanie termiczne i mechaniczne obrabiarki, przedmiotu obrabianego i narzędzi skrawających. Możliwość ta znacznie skraca czas konfiguracji i eliminuje ryzyko kosztownych błędów podczas produkcji.
7.4 Addytywno-substraktywna produkcja hybrydowa
Integracja wytwarzania przyrostowego (druk 3D) z precyzyjną obróbką NC otwiera nowe możliwości wytwarzania złożonych komponentów o wysokiej wydajności. Procesy addytywne mogą tworzyć kształty zbliżone do netto, które są następnie wykańczane za pomocą precyzyjnej obróbki NC w celu osiągnięcia wymaganych tolerancji i wykończenia powierzchni. To hybrydowe podejście łączy swobodę projektowania związaną z wytwarzaniem przyrostowym z precyzją obróbki subtraktywnej.
8. Często zadawane pytania
Obróbka NC (sterowanie numeryczne) odnosi się do wykorzystania zaprogramowanych instrukcji do sterowania obrabiarkami, zwykle przy użyciu taśmy dziurkowanej lub podobnego nośnika. Obróbka CNC (Computer Numerical Control) obejmuje komputer służący do generowania i przechowywania programów, wykonywania złożonych obliczeń oraz zapewniania informacji zwrotnych i regulacji w czasie rzeczywistym. Precyzyjna obróbka NC jest obecnie wykonywana prawie wyłącznie na maszynach CNC, ale w przeszłości często używano terminu „NC”.
Standardowa precyzyjna obróbka NC może osiągnąć tolerancje ± 0,01 mm. Systemy o wysokiej precyzji mogą wytrzymać ± 0,005 mm, a ultraprecyzyjna obróbka może osiągnąć ± 0,001 mm lub więcej. Osiągalna tolerancja zależy od możliwości maszyny, materiału, oprzyrządowania i warunków środowiskowych.
Precyzyjna obróbka NC jest stosowana w przypadku szerokiej gamy materiałów, w tym stopów aluminium, stali nierdzewnych, stopów tytanu, Inconelu i innych nadstopów, mosiądzu, miedzi, tworzyw sztucznych i zaawansowanych kompozytów. Dobór parametrów skrawania i oprzyrządowania ma kluczowe znaczenie dla każdego materiału, aby osiągnąć wymaganą precyzję i jakość powierzchni.
Precyzyjna obróbka NC to proces subtraktywny, który usuwa materiał z bryły w celu uzyskania ostatecznego kształtu. Produkcja przyrostowa polega na budowaniu części warstwa po warstwie ze sproszkowanych materiałów. Chociaż dodatek zapewnia swobodę projektowania, precyzyjna obróbka NC zapewnia doskonałą dokładność wymiarową, wykończenie powierzchni i właściwości materiału, co czyni ją preferowaną metodą w przypadku kluczowych komponentów.
Złożoność geometrii części, wymagane tolerancje, twardość materiału, liczba ustawień i potrzeba specjalistycznego oprzyrządowania wpływają na wysiłek związany z obróbką. Bardziej złożone części o węższych tolerancjach zazwyczaj wymagają bardziej zaawansowanego sprzętu i dłuższych czasów cykli, ale rezultatem jest doskonała jakość i niezawodność komponentów.
