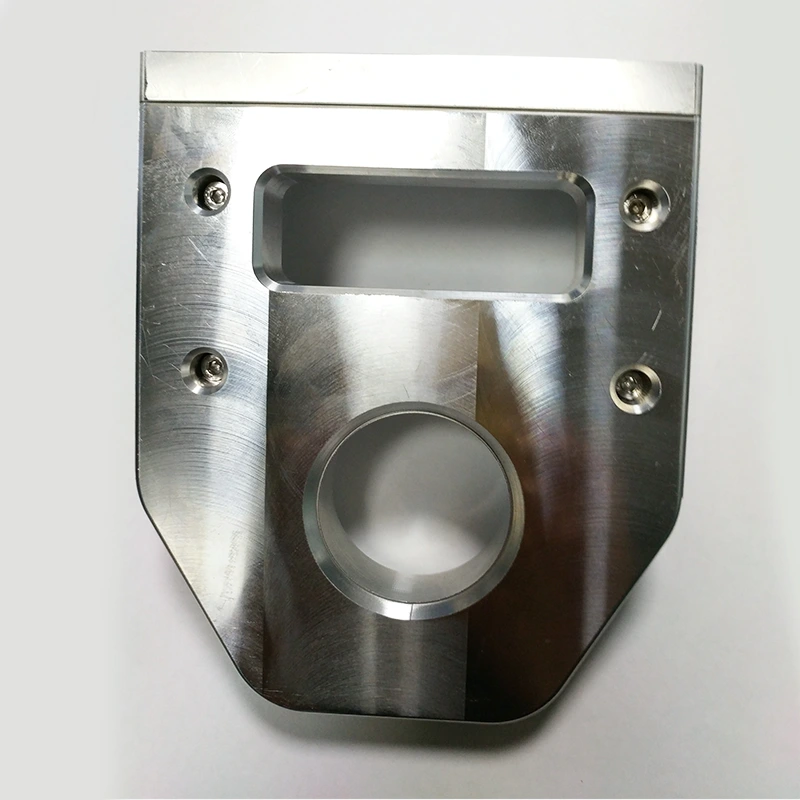

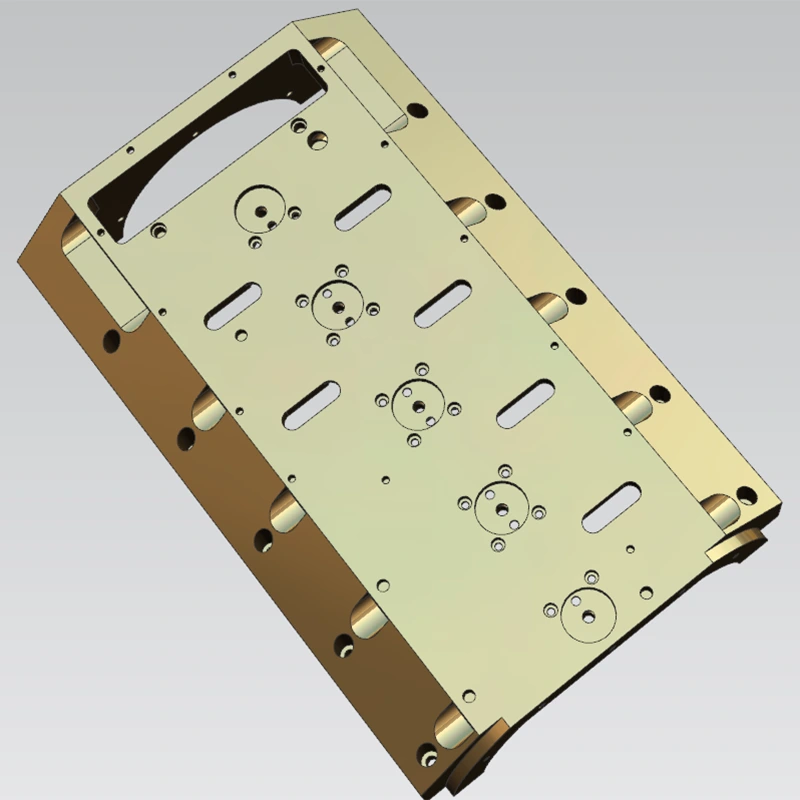

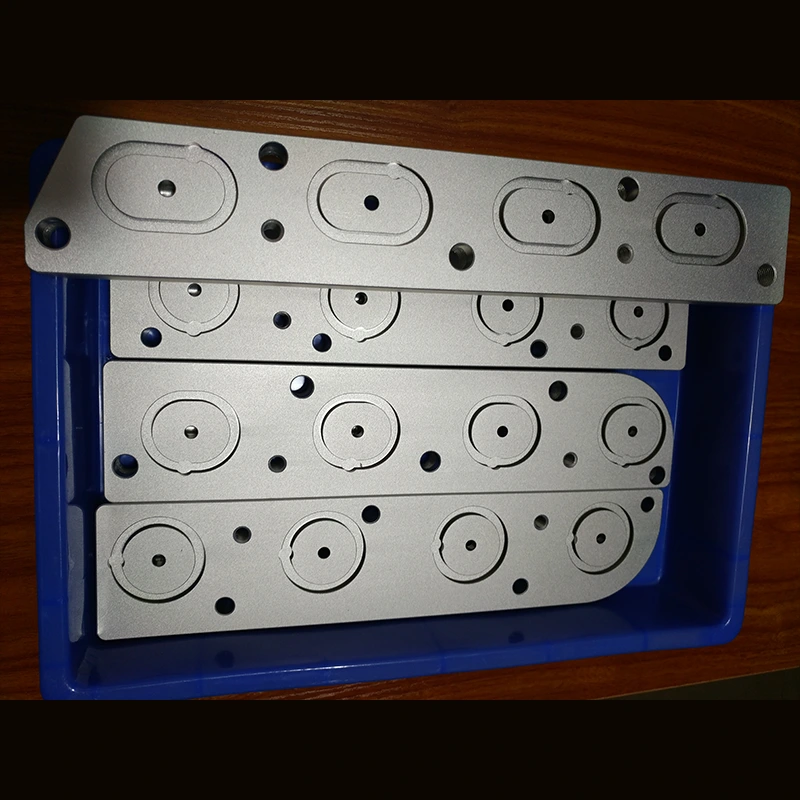

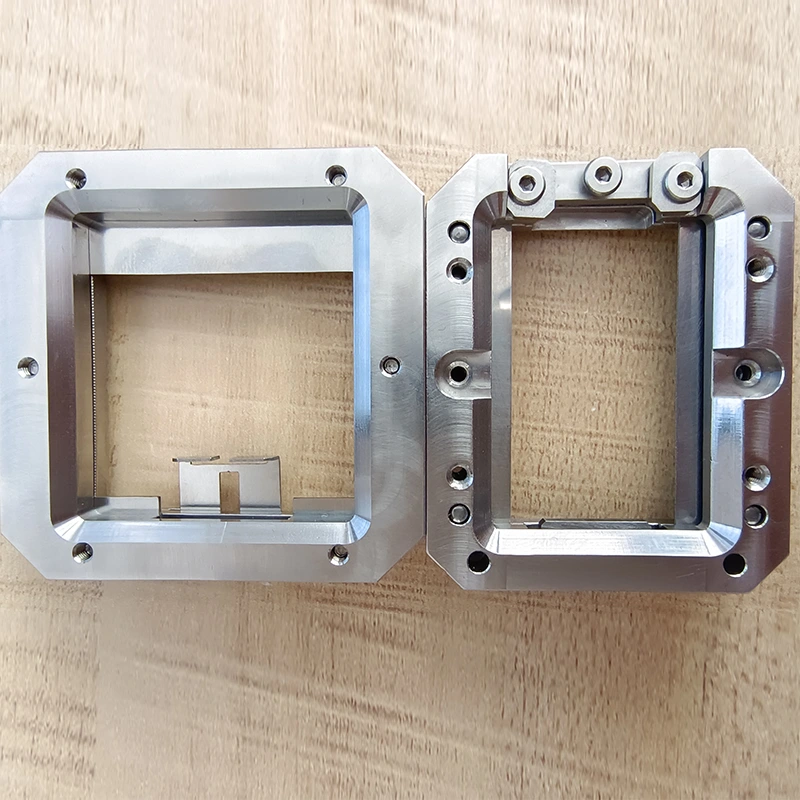

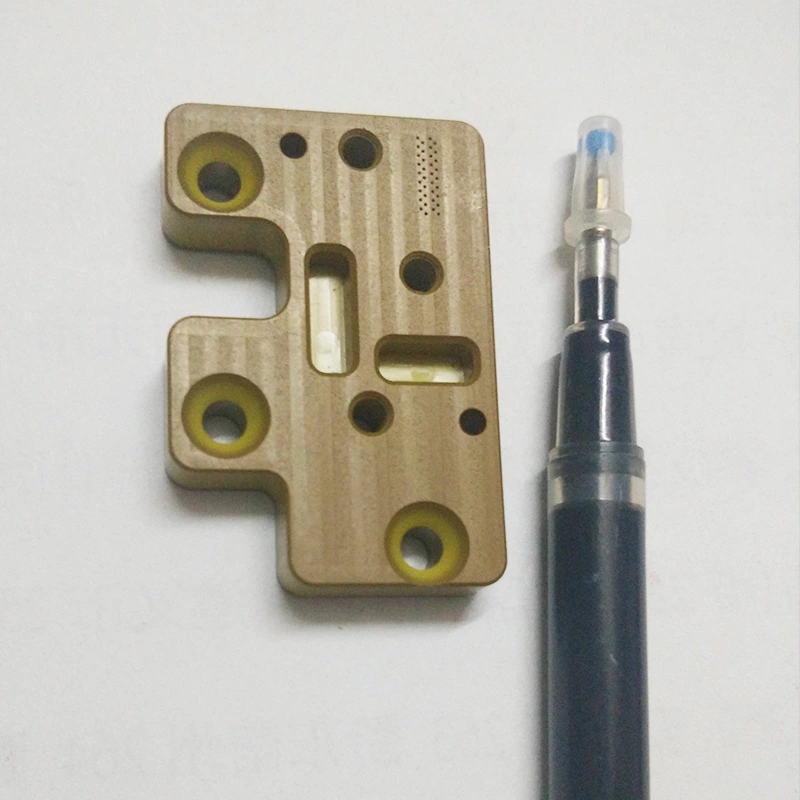

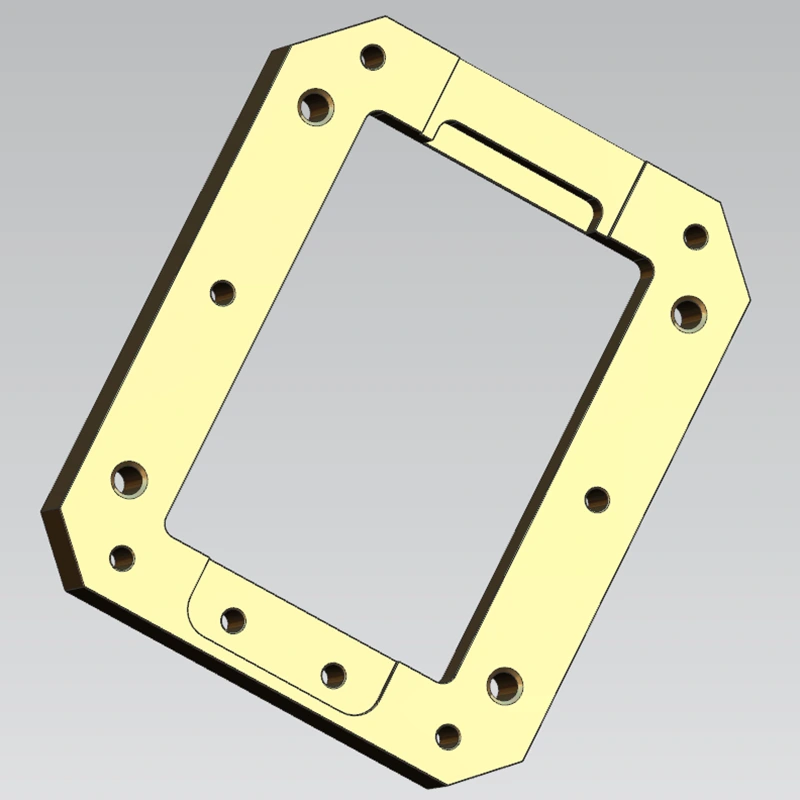

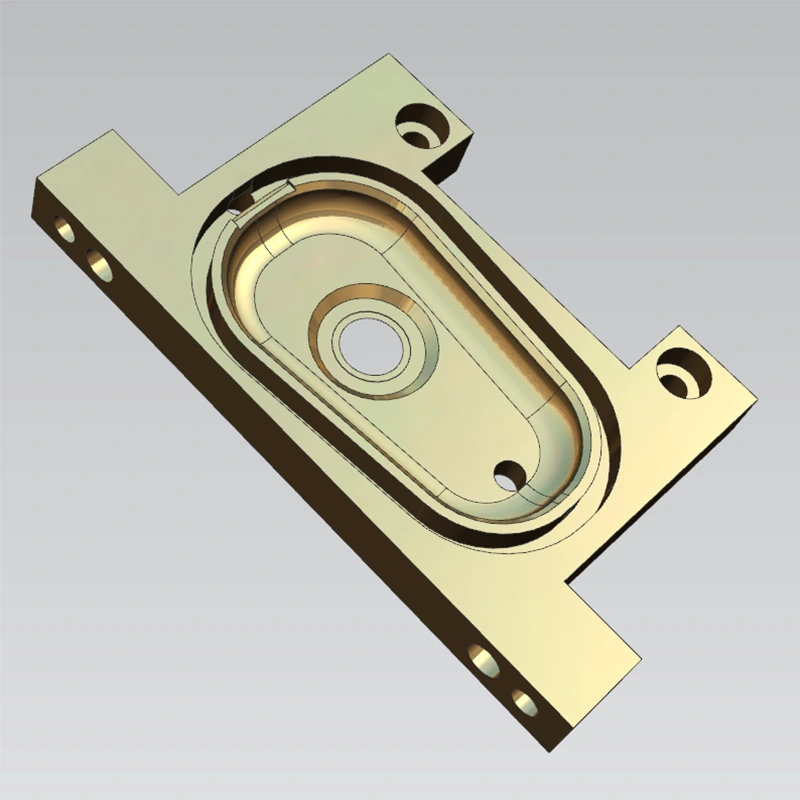

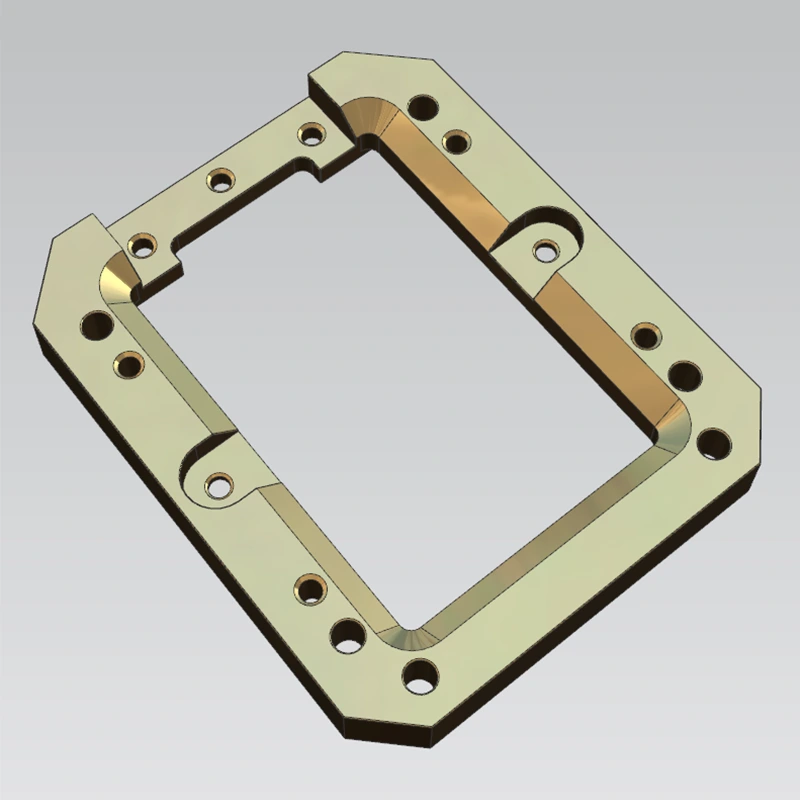

Komponenty do frezowania CNC

Sanluo Precision jest profesjonalnym producentem i dostawcą komponentów do frezowania CNC w Chinach. Świadczymy dostosowane do potrzeb klientów usługi obróbki NC, korzystając z zaawansowanej technologii programowania CAM i precyzyjnego zarządzania narzędziami. Specjalizujemy się w produkcji i wytwarzaniu elementów do frezowania CNC, świadczymy profesjonalne usługi w zakresie frezowania CNC oraz wspieramy personalizację skomplikowanych i trudnych części.

Wyślij zapytanie

Opis produktu

Zarządzanie narzędziami i optymalizacja

Zakład przetwórczy Sanluo Precision stworzył kompletną bibliotekę narzędzi do zarządzania narzędziami i optymalizacji komponentów frezarskich CNC, wybierając najbardziej odpowiednie narzędzia w zależności od różnych materiałów. Frezy trzpieniowe pokryte węglikiem spiekanym są stosowane do części stalowych, frezy kątowe o dużej średnicy śrubowej do stopów aluminium, a narzędzia PCD lub CBN do stopów tytanu. Osoba ustawiająca narzędzia może dokładnie mierzyć parametry narzędzia i wprowadzać wyniki pomiarów do kompensacji maszyny, aby wyeliminować błędy w instalacji narzędzia i zapewnić dokładność pierwszego artykułu. Zużycie narzędzia jest regularnie wykrywane, a wymiana narzędzia jest oceniana na podstawie jakości powierzchni obrabianej i zmian wymiarów przedmiotu obrabianego, aby zapewnić stabilną obróbkę. Jeśli chodzi o inteligentne programowanie i planowanie ścieżki, do programowania i symulacji 3D wykorzystywane są programy CAM, takie jak Mastercam i UG NX. Zastosowano zaawansowane metody przetwarzania, takie jak frezowanie konturowe i frezowanie cykloidalne, aby zapewnić równomierne obciążenie narzędzia i wydłużyć żywotność narzędzia o ponad 30%. Udoskonalono trasy wejścia i wyjścia narzędzia, a zamiast bezpośredniego pionowego wejścia narzędzia zastosowano spiralne wejście narzędzia, aby zmniejszyć wpływ narzędzia.

Dokładność stacji komponentów frezujących CNC

Dokładność wymiarowa	L (X)	W (T)	H (Z)	CII	DA
jednostka: ±/mm	0.005	0.002	0.001	0.005	0.0001
Dokładność geometryczna	Płaskość	Równoległość	Prostopadłość	Chropowatość	Bicie okrężne
jednostka: ±/mm	0.002	0.003	0.005	Ra0,8	0.008
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Skonfigurowane przyrządy testujące i narzędzia pomiarowe obejmują: współrzędnościową maszynę pomiarową CMM, przyrząd do pomiaru obrazu, projektor, laserowy miernik średnicy, interferometr laserowy, miernik chropowatości, miernik okrągłości, mikroskop narzędziowy, mikroskop stereoskopowy, mikrometr, sprawdzian trzpieniowy, czujnik zegarowy, mikrometr z dokładnością 0,0001 mm, wysokościomierz elektroniczny, suwmiarka, płytka wzorcowa, tester twardości, sprawdzian gwintu.

Kontrola online i identyfikowalność

Jako profesjonalny producent komponentów do frezowania CNC, firma Sanluo Precision jest wyposażona w sondy laserowe firmy Renishaw do części do frezowania CNC, realizując kontrolę przetwarzania, pomiaru i kompensacji w pętli zamkniętej. W celu kontroli partii przeprowadzana jest pełnowymiarowa kontrola pierwszego artykułu frezowanych elementów, a monitorowanie statystyczne SPC służy do śledzenia trendów zmian wymiarów podczas przetwarzania. Każdy element jest wyposażony w kartę śledzenia jakości zawierającą numer narzędzia, parametry skrawania, dane kontrolne i inne informacje umożliwiające identyfikowalność. Świadczyliśmy niestandardowe usługi obróbki NC dla form samochodowych, osprzętu lotniczego, osprzętu półprzewodnikowego itp., wspierając dostosowywanie skomplikowanych i trudnych części, ze współczynnikiem pomyślności przekraczającym 99,5%.

Parametry techniczne

Kategoria parametrów	Szczegóły parametru
Model wyposażenia	JS-D590S-2
Pozycjonowanie rdzenia	Pierwszy wybór do wydajnej obróbki 5-osiowych połączeń robotów humanoidalnych, z większym zakresem obróbki i większą sztywnością
Gramofon i wrzeciono	Gramofon AC z napędem bezpośrednim Φ400, szybkie wrzeciono BT40 o dużej sztywności
Konstrukcja maszyny	Zamknięta konstrukcja gantry, wyjątkowa sztywność
Cechy techniczne	Przyjmuje dwukanałowy system sterowania w celu podwojenia wydajności; kluczowe struktury przyjmują konstrukcję równowagi termicznej, aby zapewnić długoterminową dokładność przetwarzania
Typowe zastosowania	Nadaje się do elementów frezowanych CNC, części wymagających dużej sztywności, takich jak przeguby robotów humanoidalnych

Kategoria parametrów	Szczegóły parametru
Model wyposażenia	DMG MORI DMV 110
Pozycjonowanie rdzenia	Ogólne frezowanie o wysokiej wydajności, spełniające potrzeby przemysłu pleśniowego, medycznego, półprzewodników, lotniczego i innych
Liczba osi	3-osiowy (pionowy)
Stół roboczy i nośność	Wymiary stołu roboczego 1400 x 600 mm, maksymalne obciążenie 1700 kg
Skok (X/Y/Z)	1100 mm / 600 mm / 510 mm
Opcje wrzeciona	Bogate opcje, od 12000 obr/min do 20000 obr/min wrzeciona speedMASTER
Szybka prędkość przesuwu	Do 42 m/min
Pojemność magazynu narzędzi	Standardowo 30 narzędzi, opcjonalnie 60 lub 120 narzędzi
Podstawowe zalety	Wysoka dynamika, duża prędkość szybkiego przesuwu, wyposażony w liniowy system bezpośredniego pomiaru, opcjonalna kompensacja temperatury
Typowe zastosowania	precyzyjne elementy frezujące CNC itp
