Dostawca obróbki medycznej nie jest wybierany wyłącznie na podstawie liczby maszyn. Zespoły zajmujące się urządzeniami w USA potrzebują dowodów na to, że dostawca jest w stanie utrzymać wymaganą geometrię, zachować tożsamość materiału, udokumentować wyniki kontroli, chronić kontrolowane dane CAD i szybko się komunikować, gdy nie można wyprodukować rysunku w postaci udostępnionej.
Sanluo Precision to producent i dostawca precyzyjnej obróbki medycznej CNC z siedzibą w Shenzhen w Chinach. Jego deklarowane możliwości obejmują obróbkę pięcioosiową, toczenie-frezowanie, obróbkę tokarską typu szwajcarskiego i centrującego, toczenie CNC, szlifowanie precyzyjne, EDM, drut EDM, obróbkę laserową i mikroobróbkę. Firma obsługuje niestandardowe części, od jednoczęściowych prac rozwojowych po produkcję na większą skalę i oferuje zastosowania medyczne, takie jak sztuczne główki kulkowe stawów, elementy zespalania kręgosłupa, śruby medyczne, narzędzia chirurgiczne, części naczyniowe, elementy sztucznego serca, części sprzętu diagnostycznego i części związane z sondami ultradźwiękowymi.
Praktyczne pytanie nie brzmi po prostu: „Czy ten warsztat może wyprodukować tę część?” Liczy się to, czy warsztat jest w stanie wielokrotnie wyprodukować część, udowodnić, co wykonał i prawidłowo zareagować, gdy produkcja ujawni słabość projektu lub procesu.
Sanluo Precision opisuje swoje usługi obróbki medycznej jako kompleksową usługę techniczną, począwszy od opracowania produktu, a skończywszy na produkcji masowej. Podany przepływ pracy wykorzystuje narzędzia CAD/CAM/CAE, modelowanie CATIA, programowanie Mastercam, analizę ANSYS i kontrolę produkcji za pośrednictwem MES. Ta kombinacja jest istotna, gdy część jest trudna do zamocowania, ma głębokie cechy wewnętrzne, zawiera cienkie ścianki lub wymaga kilku operacji w celu zachowania koncentryczności.
Do przeglądu rysunków należy dostarczyć natywny plik CAD, jeśli jest to dozwolone, wydany rysunek, historię zmian, specyfikację materiału, oczekiwaną roczną wielkość i wszelkie znane cechy krytyczne dla działania. Poproś dostawcę o zidentyfikowanie problemów z dostępem do narzędzi, niepodpartych ścian, ostrych narożników wewnętrznych, trudnych punktów odniesienia, ryzyka powstania zadziorów i cech, które mogą wymagać obróbki elektroerozyjnej, szlifowania lub dodatkowej operacji. Przydatna recenzja DFM powinna skutkować konkretnymi proponowanymi zmianami, a nie ogólnym stwierdzeniem, że część „nadaje się do obróbki mechanicznej”.
Wsparcie prototypów należy omówić także w kategoriach komercyjnych. Potwierdź, czy w pierwszym artykule będzie używany ten sam gatunek materiału, maszyny, podejście do oprzyrządowania, sprzęt kontrolny i trasa wykańczania przeznaczona do produkcji. Prototyp wykonany w innym procesie może potwierdzać projekt, ale niewiele mówi o powtarzalności w dużych ilościach. Sanluo twierdzi, że obsługuje zamówienia jednoczęściowe, a także programy wielkoseryjne, dlatego kupujący powinni zapytać, jak zmienia się plan produkcji pomiędzy tymi etapami.
Twoje zapytanie ofertowe powinno określać dokładny gatunek i stan materiału, a nie tylko „stal nierdzewną” lub „tytan”. Sanluo wśród obsługiwanych materiałów wymienia stale nierdzewne do implantacji i do zastosowań interwencyjnych, stopy tytanu, stopy wysokotemperaturowe, ceramikę, stal wolframową, PEEK, PEI, PAI i UPE. Odpowiedni gatunek, obróbka cieplna, stan twardości, identyfikowalność partii i wymagania dotyczące certyfikatów nadal muszą pochodzić z dokumentów projektowych i jakościowych.
Tolerancje powinny być powiązane z funkcją. Oznaczaj prawdziwe wymiary krytyczne, relacje odniesienia, bicie, płaskość, walcowość, wymagania dotyczące gwintów i ograniczenia wykończenia powierzchni, zamiast stosować ścisłą tolerancję do każdej cechy. Zapytaj, w jaki sposób będzie sprawdzana każda krytyczna cecha. Dostawca może zastosować maszynę współrzędnościową do zapewnienia dokładności pozycjonowania, system optyczny do małych profili, skalibrowane sprawdziany do gwintów oraz sprzęt do wykańczania powierzchni do uszczelniania lub powierzchni nośnych. Metoda kontroli ma znaczenie, ponieważ wynik jest znaczący tylko wtedy, gdy niepewność pomiaru i konfiguracja są odpowiednie.
Obróbka powierzchni musi być podana w ramach definicji części. Anodowanie, pasywacja, elektropolerowanie, powlekanie, obróbka cieplna, czyszczenie, znakowanie i zgodność ze sterylizacją mogą zmienić wymiary lub skład chemiczny powierzchni. Opakowanie zasługuje na taką samą uwagę. Zdefiniuj, czy części wymagają oddzielnych torebek, czystego obchodzenia się, nasadek ochronnych, kontroli wilgoci, etykiet partii lub oddzielnych opakowań dla różnych wersji. Szczegóły te często stają się pilne po pierwszej wysyłce, kiedy dobrze obrobiona część dociera do klienta porysowana, pomieszana partiami lub niemożliwa do zidentyfikowania.

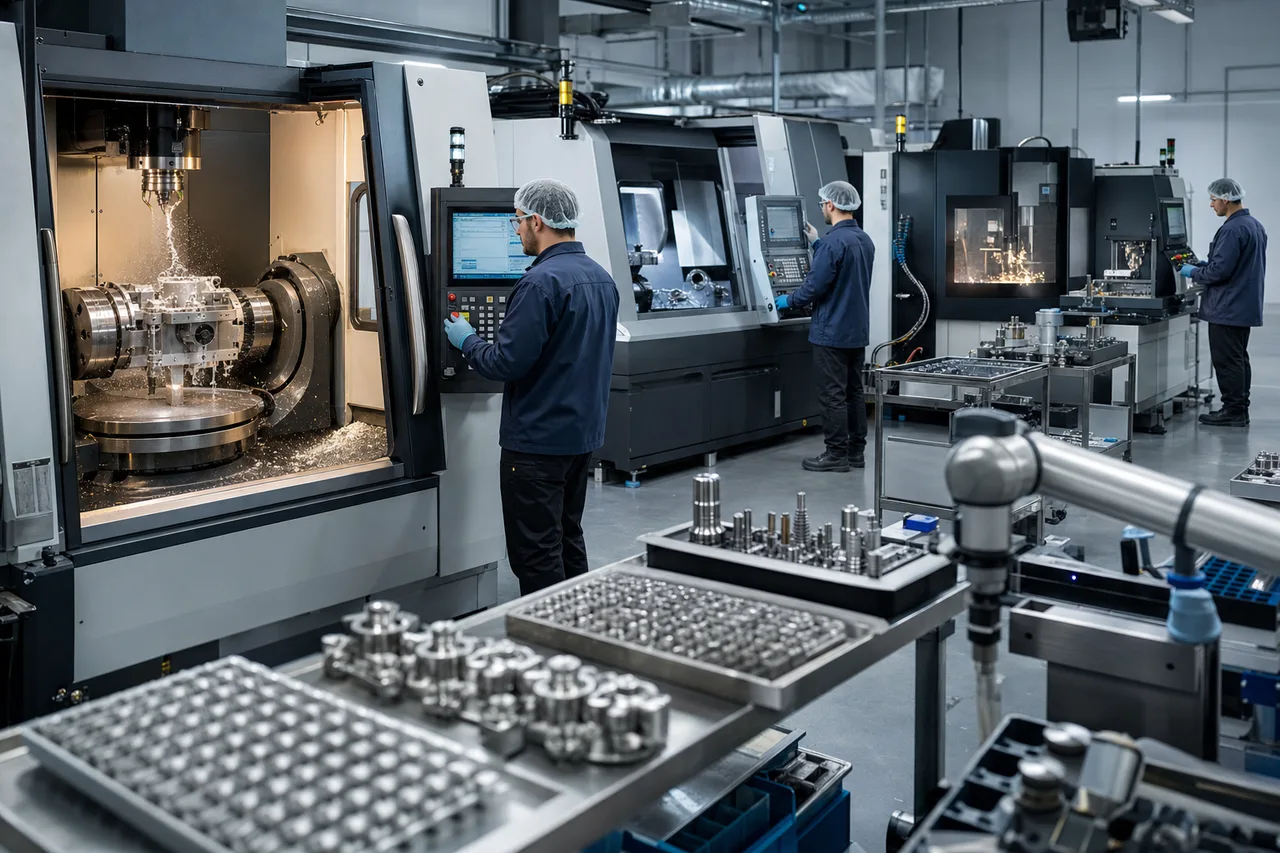

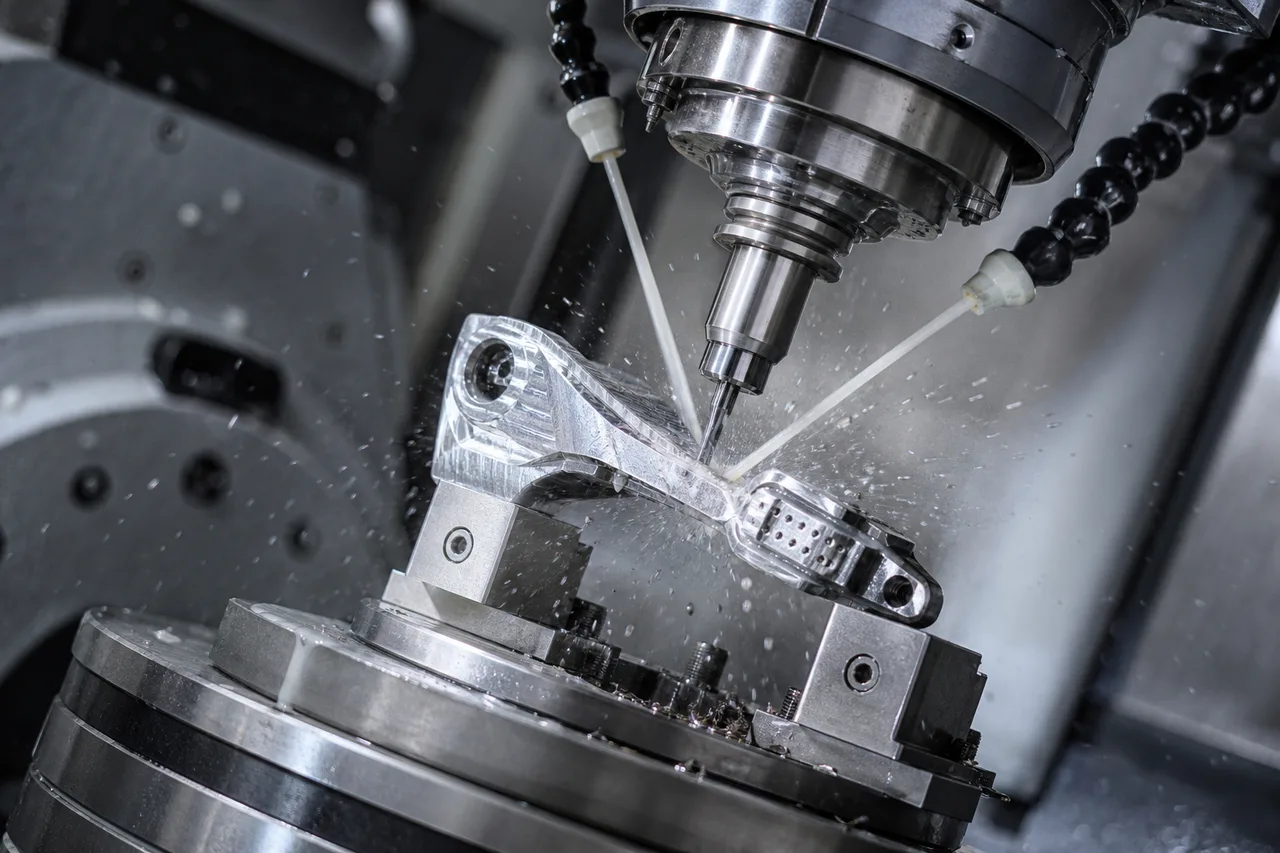

Wybór procesu powinien być zgodny z geometrią części, materiałem, stosem tolerancji i ilością. Obróbka pięcioosiowa jest przydatna, gdy trzeba osiągnąć kilka powierzchni w mniejszej liczbie ustawień, gdy złożone powierzchnie wymagają kontrolowanej orientacji narzędzia lub gdy wielokrotne ponowne mocowanie zagrażałoby dokładności pozycjonowania. Może zmniejszyć liczbę konfiguracji, ale nie eliminuje potrzeby solidnego planowania i kontroli danych. Słabo zdefiniowana struktura odniesienia pozostaje problemem na maszynie pięcioosiowej.
Obróbka typu szwajcarskiego zwykle dobrze sprawdza się w przypadku małych, długich i smukłych części z elementami toczonymi, otworami poprzecznymi, gwintami i powtarzającymi się wymaganiami produkcyjnymi. Wspornik tulei prowadzącej pomaga kontrolować ugięcie w pobliżu strefy cięcia. Toczenie-frezowanie pasuje do części, które łączą cechy obrotowe z frezowanymi spłaszczeniami, szczelinami, otworami lub detalami poza osią. Może zmniejszyć transfery między maszynami, co może pomóc zachować koncentryczność i skrócić czas obsługi.
EDM i drut EDM mają miejsce, gdy konwencjonalne cięcie nie może dotrzeć do wąskiej szczeliny, ostrego profilu wewnętrznego, twardego materiału lub skomplikowanego konturu. Kompromisem jest czas procesu i potrzeba kontrolowania warstw przetworzonego materiału, obszarów narażonych na działanie ciepła i, tam gdzie ma to zastosowanie, czyszczenia po procesie. Precyzyjne szlifowanie jest często wybierane w przypadku powierzchni nośnych, ciasnych relacji cylindrycznych lub kontrolowanych wykończeń po obróbce cieplnej. Mikroobróbka niesie ze sobą ryzyko: pęknięcie narzędzia, powstawanie zadziorów, zmienność materiału i ograniczenia kontrolne stają się coraz bardziej istotne w miarę kurczenia się elementów.
| Proces | Wspólne dopasowanie | Rozmowa kupującego w celu potwierdzenia |
|---|---|---|
| Pięcioosiowe CNC | Złożone części konturowe i elementy o wielu powierzchniach | Strategia mocowania, dostęp do narzędzi i weryfikacja trudnych powierzchni |
| Typ szwajcarski | Małe, smukłe części toczone i powtarzalna produkcja | Kontrola półfabrykatu pręta, konfiguracja tulei prowadzącej oraz wymagania dotyczące odcięcia lub elementów końcowych |
| Toczenie-frezowanie | Części obrotowe z elementami frezowanymi lub pozaosiowymi | Transfer punktu odniesienia i koncentryczność w połączonych operacjach |
| EDM lub drut EDM | Twarde materiały, wąskie szczeliny i niedostępne profile | Stan powierzchni, płukanie, czyszczenie i czas cyklu |
| Szlifowanie lub mikroobróbka | Drobne wykończenia, drobne funkcje i ścisła kontrola geometryczna | Kontrola zadziorów, możliwości inspekcji i wrażliwość na zmiany materiału |
Szersza oferta usług Sanluo obejmuje toczenie CNC, obróbkę szwajcarską, toczenie-frezowanie, szlifowanie, EDM, drut EDM, obróbkę laserową i mikroobróbkę. W rozsądnej rozmowie na temat źródeł zaopatrzenia należy zadać pytanie, która trasa jest proponowana, dlaczego pasuje do danej części i jakie cechy będą sprawdzane po każdej większej operacji.
Kompletne zapytanie ofertowe pozwala uniknąć dwóch typowych problemów: ofert, których nie można porównać i cen, które zmieniają się po przeglądzie technicznym. Wyślij dostawcy wystarczającą ilość informacji, aby zrozumiał ryzyko związane z częścią, a nie tylko jej zewnętrzny kształt. Poniższa sekwencja sprawdza się dobrze w przypadku nowych komponentów i transferów projektów.
W przypadku dostawcy z Chin dodaj dyskusję dotyczącą kontroli dokumentów przed wymianą plików. Zdecyduj, jakie typy plików są niezbędne, kto może uzyskać do nich dostęp, jak nazywane są wersje i w jaki sposób usuwane są nieaktualne dane. Jeśli część jest regulowana lub ma charakter wrażliwy pod względem handlowym, umowa zakupu powinna uwzględniać poufność, dozwolone podwykonawstwo, własność narzędzi i zatwierdzanie zmian w procesie.
Sanluo Precision przedstawia swoje prace związane z obróbką medyczną jako coś więcej niż samodzielną obróbkę. Firma opisuje połączony przepływ pracy, który wykorzystuje CAD/CAM/CAE, CATIA do modelowania, Mastercam do programowania, analizę ANSYS, produkcję kontrolowaną przez MES i weryfikację cyfrowego bliźniaka. W praktyce narzędzia te mogą wspierać różne części łańcucha produkcyjnego: przegląd projektu i integralność modelu, tworzenie ścieżki narzędzia, analizę techniczną, kontrolę stanu produkcji i wirtualne sprawdzanie, zanim program dotrze do maszyny.
Weryfikacja cyfrowego bliźniakaodnosi się do wykorzystania cyfrowej reprezentacji maszyny, oprzyrządowania, osprzętu, półfabrykatu i zaprogramowanego ruchu w celu sprawdzenia planowanej operacji przed cięciem. Jego wartość jest największa w przypadku złożonych prac pięcioosiowych, gdzie kolizje, nadmierne przechylenie narzędzia, niedostępne powierzchnie i nieoczekiwane warunki materiałowe mogą być kosztowne do wykrycia na maszynie. Nie zastępuje kontroli pierwszego artykułu. Symulacja może potwierdzić, że ścieżka narzędzia jest wiarygodna; pomiar potwierdza zgodność gotowej części z rysunkiem.
Produkcja kontrolowana przez MESoznacza, że system realizacji produkcji służy do zarządzania informacjami produkcyjnymi, takimi jak zlecenia pracy, marszruta, status i zapisy procesów. Dla nabywcy urządzenia medycznego przydatne pytanie brzmi, jakie informacje można powiązać z gotową partią. Zapytaj, czy dostawca może powiązać certyfikaty materiałowe, zapisy maszyn lub operacji, wyniki kontroli, działania w przypadku niezgodności i dokumenty wysyłki z numerem części i wersją.
Firma zapewnia także obsługę obróbki pięcioosiowej, tokarsko-frezarskiej i centrująco-tokarskiej. Możliwości te dotyczą trudnych komponentów, ale kupujący nadal powinni poprosić o proponowaną trasę dla konkretnego rysunku. Właściwy partner techniczny wyjaśnia, gdzie proces jest stabilny, gdzie jest wrażliwy i jakie dowody zostaną wygenerowane na każdym etapie. Możesz zrecenzować Sanluo’susługi precyzyjnej obróbki medycznej CNCwraz z pakietem zapytania ofertowego przed rozpoczęciem dyskusji.
Lista zastosowań dostarczona przez Sanluo obejmuje zarówno komponenty związane z implantami, jak i części wyposażenia. Obejmuje sztuczne główki kulkowe stawów, urządzenia do zespolenia kręgosłupa, śruby medyczne, narzędzia chirurgiczne, narzędzia do leczenia jaskry, części sztucznego serca, elementy naczyniowe, części sprzętu diagnostycznego i elementy związane z sondami ultradźwiękowymi. Nie wszystkie te zastosowania wiążą się z tym samym ryzykiem produkcyjnym. Wypolerowana powierzchnia nośna, małe narzędzie chirurgiczne i element obudowy mogą wymagać zupełnie innej obróbki, kontroli, czyszczenia i kontroli pakowania.
W przypadku części metalowych Sanluo wymienia stal nierdzewną do implantacji i interwencyjną, stopy tytanu, stopy wysokotemperaturowe i stal wolframową. Tytan może być trudny, ponieważ generuje ciepło na powierzchni styku skrawającego i słabo reaguje na nieostrożny dobór narzędzia lub kontrolę wiórów. Stale nierdzewne różnią się znacznie pod względem hartowania i podatności na obróbkę skrawaniem. Stopy wysokotemperaturowe wymagają dokładnej kontroli warunków skrawania i zużycia narzędzia. Stal wolframowa stwarza problemy związane z twardością i zużyciem krawędzi, które mogą sprzyjać obróbce elektroerozyjnej lub szlifowaniu w przypadku niektórych cech.
Wymienione materiały niemetaliczne obejmują ceramikę, PEEK, PEI, PAI i UPE. Polimery konstrukcyjne to nie tylko bardziej miękkie wersje metalu. Mogą pełzać, pochłaniać wilgoć, odkształcać się pod wpływem zaciskania lub wykazywać inne zachowanie wymiarowe po obróbce. Części ceramiczne mogą wymagać specjalistycznego oprzyrządowania i obsługi, ponieważ odpryski krawędzi mogą wystąpić nawet wtedy, gdy geometria nominalna jest prawidłowa. Zapytanie ofertowe powinno określać, czy materiał jest używany w implancie, instrumencie, urządzeniu diagnostycznym czy zespole niemający kontaktu z pacjentem, ponieważ oczekiwania dotyczące czyszczenia, powierzchni i dokumentacji mogą się różnić.
Wybór materiału pozostaje w gestii projektanta urządzenia. Dostawca może zgłosić problemy związane z obróbką, zasugerować gatunek przyjazny dla produkcji i zidentyfikować prawdopodobne przyczyny awarii, ale nie powinien po cichu zastępować materiału, ponieważ jest on łatwiejszy w obróbce. Przed rozpoczęciem produkcji potwierdź zatwierdzoną listę materiałów, format certyfikatu, identyfikację partii oraz wszelkie ograniczenia dotyczące materiałów pochodzących z recyklingu, powłok lub zewnętrznej obróbki cieplnej.
Dostawca obróbki mechanicznej dostarcza dowody produkcyjne; producent wyrobu pozostaje odpowiedzialny za strategię regulacyjną gotowego wyrobu, kontrole projektu, zarządzanie ryzykiem, weryfikację, walidację i wprowadzanie produktu na rynek. To rozróżnienie ma znaczenie. Certyfikat zgodności sam w sobie nie wykazuje, że kompletne urządzenie medyczne jest bezpieczne, skuteczne lub zgodne ze wszystkimi obowiązującymi wymaganiami USA.
Na stronie internetowej Sanluo znajdują się certyfikaty ISO 9001:2008 i ISO 14001:2004. Kupujący powinni zażądać aktualnych certyfikatów, oświadczeń o zakresie, danych instytucji wydającej i statusu ważności podczas kwalifikacji. Ponieważ wymienione standardy są starszymi wydaniami, nie zakładaj, że spełniają wszystkie wymagania procedury jakości dostawcy. Zapytaj, w jaki sposób dostawca zarządza kontrolą dokumentów, kalibracją, produktem niezgodnym, działaniami naprawczymi, szkoleniami, kontrolami dostawców, zmianami w procesach i przechowywaniem dokumentacji.
Identyfikowalność należy określić na poziomie partii. W zależności od komponentu może być konieczne powiązanie informacji o przychodzącym cieple materiału lub partii ze zleceniem pracy, działaniem maszyny, wynikami kontroli, przetwarzaniem zewnętrznym, etykietami opakowań i wysyłką. Jeśli część jest seryjna lub znakowana laserowo, sprawdź, jak znakowanie wpływa na powierzchnię i w jaki sposób znak jest weryfikowany. W przypadku wystąpienia odstępstwa należy uzgodnić zabezpieczenie i utylizację przed pojawieniem się pierwszego problemu produkcyjnego.
Producent urządzenia musi również kontrolować zatwierdzony rysunek, specyfikacje, kryteria akceptacji i proces zmian. Dostawca obróbki nie powinien zmieniać wymiarów, materiału, wykończenia ani trasy procesu bez pisemnego upoważnienia, jeżeli taka zmiana mogłaby mieć wpływ na urządzenie. Traktuj dokumentację dostawcy jako kontrolowane dane wejściowe do swojej dokumentacji dotyczącej jakości, a nie jako substytut własnej dokumentacji projektowej i produkcyjnej.
Czas realizacji rozpoczyna się przed wycięciem pierwszego wióra. Przegląd rysunków, wycena, zakup materiałów, programowanie, wyposażenie, wykończenie zewnętrzne, kontrola pierwszego artykułu, poprawki, zatwierdzenie i transport międzynarodowy mogą mieć wpływ na harmonogram. Zapytaj o te etapy osobno, zamiast akceptować jeden ogólny kosztorys dostawy. Prototyp może szybko powstać, jeśli materiał jest dostępny, ale czas produkcji może się zmienić, gdy wymagany jest specjalny stop, gatunek ceramiki, powłoka lub kwalifikowany proces zewnętrzny.
Komunikat dotyczący inspekcji powinien zostać uzgodniony przed rozpoczęciem inspekcji. Potwierdź format raportu, jednostki, konwencję rysunków z odnośnikami, plan pobierania próbek, sposób postępowania w przypadku brakujących cech i metodę raportowania wyników wykraczających poza tolerancję. W przypadku skomplikowanych części zapytaj, czy dostawca dostarczy dane z kontroli według funkcji, czy tylko certyfikat pozytywny/negatywny. Krótka rozmowa wideo dotycząca raportu pierwszego artykułu często rozwiązuje problemy dotyczące danych i interpretacji szybciej niż długi łańcuch e-maili.
Bezpieczna obsługa CAD zasługuje na pisemny proces. Jeśli to możliwe, korzystaj z kontrolowanego kanału przesyłania, ograniczaj dostęp do personelu potrzebującego plików i identyfikuj bieżącą wersję w nazwie pliku i dokumentacji zakupu. Wyjaśnij, czy podwykonawcy otrzymują dane CAD do obróbki cieplnej, powlekania, szlifowania, czyszczenia lub kontroli. Twoja umowa powinna stwierdzać, że podwykonawstwo nie zezwala na niekontrolowane zmiany projektu lub ponowne wykorzystanie zastrzeżonych modeli.
Gotowość do dostawy to coś więcej niż tylko numer śledzenia. Potwierdź dokumenty eksportowe, szczegóły faktury handlowej, listy pakowania, etykiety partii, certyfikaty, raporty z inspekcji i plan inspekcji odbiorczej. Jeśli części są wrażliwe na zanieczyszczenia lub uszkodzenia kosmetyczne, określ, w jaki sposób będą zabezpieczone w transporcie. Sanluoniestandardowe wsparcie w zakresie obróbki medycznej CNCnależy oceniać pod kątem tych wymagań operacyjnych, a nie tylko w oparciu o podaną cenę jednostkową.
Wyślij firmie Sanluo Precision udostępniony rysunek, model 3D, wymagania dotyczące materiału i wykończenia, oczekiwane ilości, docelowy termin i oczekiwania dotyczące inspekcji. Uwzględnij elementy, które są najtrudniejsze do wyprodukowania lub najbardziej kosztowne do pomyłki. Jeśli nadal się rozwijasz, powiedz to. Dostawca może udzielić lepszej porady, gdy wie, czy bezpośrednim celem jest uzyskanie informacji zwrotnej na temat projektu, funkcjonalny prototyp, pierwszy artykuł czy powtórna produkcja.
Poproś o rekomendacje dotyczące procesu, komentarze DFM, założenia dotyczące procesu zewnętrznego, plan inspekcji, dokumenty identyfikowalności i szacunkowy etapowy czas realizacji. W przypadku skomplikowanych lub miniaturowych komponentów poproś o potwierdzenie mocowania, dostępu do narzędzi, kontroli zadziorów, obróbki powierzchni, czyszczenia i pakowania przed zatwierdzeniem wyceny. To jest moment, w którym przejrzystość techniczna jest najtańsza.
Podziel się swoim pakietem rysunków i wymaganiami produkcyjnymi z Sanluo Precision, aby omówić wybór procesu, możliwości produkcyjne, zapisy kontroli i praktyczną ścieżkę od prototypu do produkcji.
