Obróbka czołowa

Sanluo Precision jest profesjonalnym producentem i dostawcą obróbki czołowej w Chinach, zajmującym się głównie toczeniem i frezowaniem czołowym, zapewniając klientom usługi toczenia o wysokiej precyzji. Oferujemy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki tokarskiej dla produkcji maszyn, obróbki form, elementów półprzewodnikowych, instrumentów precyzyjnych i innych gałęzi przemysłu, wspierając dostosowywanie skomplikowanych i trudnych części. Ścisła kontrola płaskości, prostopadłości i równoległości w pełni spełnia rygorystyczne wymagania różnych gałęzi przemysłu w zakresie obróbki powierzchni i płaszczyzn.

Wyślij zapytanie

Opis produktu

Zalety technologii

Obróbka czołowa Sanluo Precision to proces obróbki płaszczyzny końcowej części. Toczenie czołowe mocowane jest za pomocą uchwytu trójszczękowego i przetwarzane za pomocą narzędzia do toczenia czołowego, z prędkością toczenia 500-2000 obr./min, posuwem 0,1-0,5 mm/obr., głębokością skrawania 0,5-3 mm; toczenie zgrubne naddatek liści 0,5 mm, toczenie wykańczające jednostronne 0,1-0,2 mm. Ścisła kontrola jakości: wykrywanie płaskości (różnica wysokości mierzona czujnikiem zegarowym z płaską płytką, dokładność CMM 0,003 mm, duża płaszczyzna mierzona interferometrem laserowym); prostopadłość (linijka kątowa względem zewnętrznego okręgu powierzchni czołowej, szczelina mierzona szczelinomierzem, odchylenie kąta mierzone maszyną współrzędnościową); wykrywanie równoległości (czujnik zegarowy na jednym końcu, obracanie przedmiotu w celu pomiaru bicia); miernik chropowatości do pomiaru wartości Ra (≥5 punktów detekcji do obliczenia średniej); kontrola wzrokowa pod kątem śladów narzędzi, zadrapań, zadziorów; gwarancja procesu (ostre narzędzia, rozsądne parametry, wystarczające chłodzenie, sztywne mocowanie).

Dokładność stacji

Dokładność wymiarowa	OD	ID	T (C)	DP	SW
jednostka: ±/mm	0.002	0.005	0.001	0.002	0.002
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Cylindryczność	Symetria
jednostka: ±/mm	0.002	0.005	0.001	0.002	0.002
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Punkty kontroli jakości

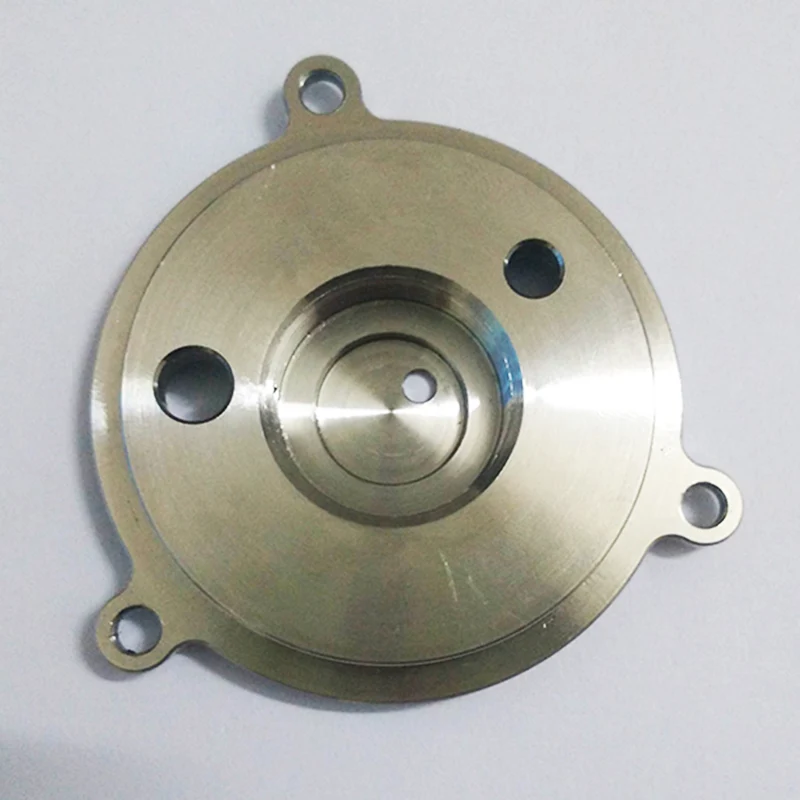

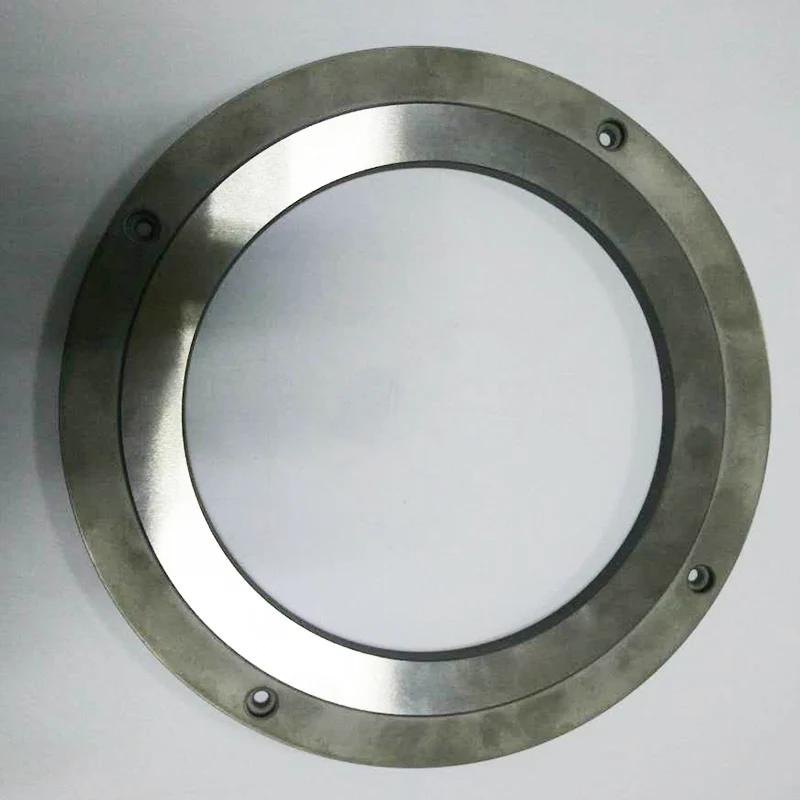

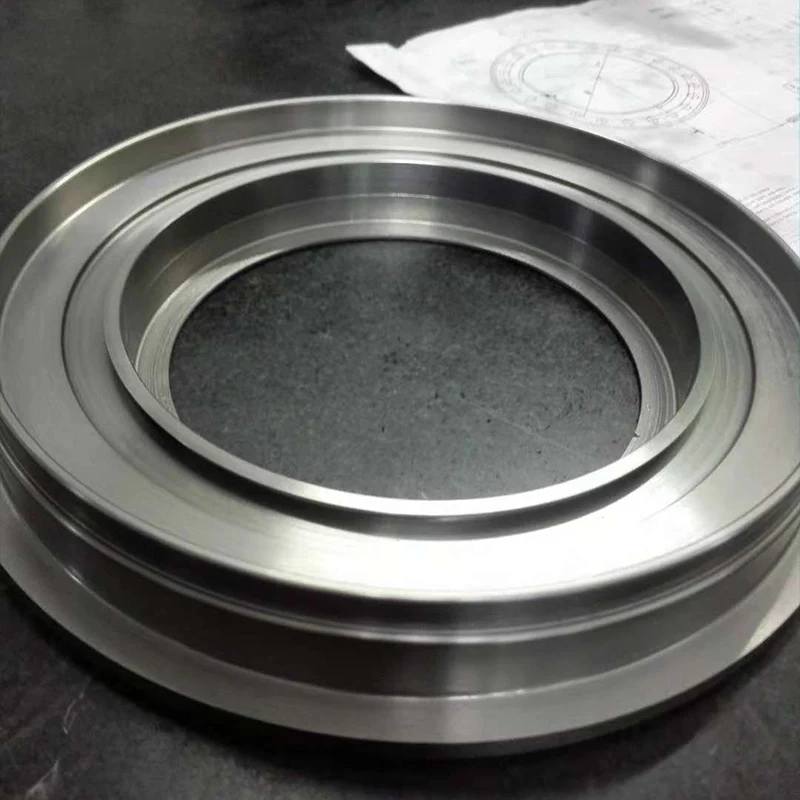

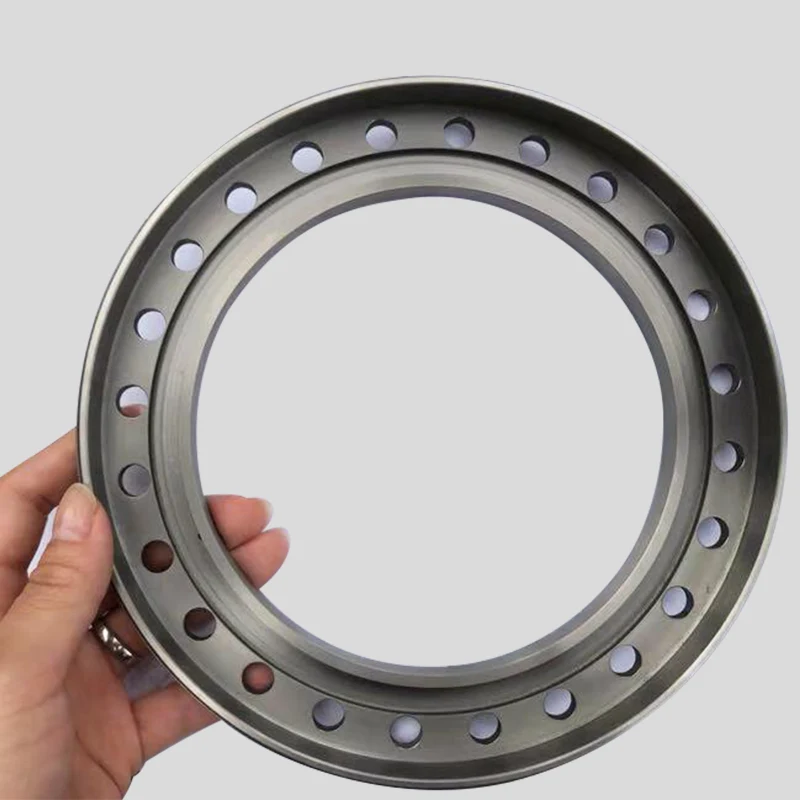

Jako profesjonalny zakład obróbki czołowej, Sanluo Precision ma szeroki zakres zastosowań: produkcja maszyn (płaskość powierzchni czołowej kołnierza φ100-500 mm 0,03 mm dla uszczelnienia, równoległość powierzchni czołowej przekładni 0,02 mm), obróbka form (płaskość powierzchni czołowej wnęki 0,01 mm, prostopadłość tulei prowadzącej słupka prowadzącego 0,01 mm), części samochodowe (płaskość powierzchni czołowej tarczy hamulcowej 0,05 mm, powierzchnia czołowa koła zamachowego równoległość 0,03 mm), przyrządy precyzyjne (płaskość platformy optycznej 0,005 mm powierzchnia Ra0,4 μm), części pomp i zaworów (płaskość powierzchni uszczelniającej 0,02 mm bez wycieków), hydrauliczne i pneumatyczne (równoległość pokrywy końcowej cylindra/powierzchni czołowej pompy olejowej 0,02-0,03 mm). Świadczyliśmy niestandardowe usługi obróbki tokarskiej dla XCMG, Sany, Weichai, Yuchai, Gree i innych przedsiębiorstw, przy rocznym przetwarzaniu 2 milionów sztuk i współczynniku przejścia płaskości na poziomie 99,5%.

Parametry techniczne

Kategoria parametrów	Szczegóły parametru
Model wyposażenia	SGR-700SP
Pozycjonowanie rdzenia	Ultraprecyzyjne szlifowanie czołowe
Kluczowa dokładność	Min. dosuw 0,001 mm; prędkość posuwu wrzeciona ściernicy 0,001–1,500 mm/min
System uchwytów	Stały uchwyt elektromagnetyczny (wyłączenie zasilania podczas adsorpcji, brak efektu termicznego), średnica φ700 mm
Opatentowana technologia	Automatyczny mechanizm regulacji nacisku szlifowania ściernicy (unikaj nadmiernego nacisku); 3-punktowy mechanizm regulacji pochylenia powierzchni o stałym typie (regulacja na poziomie submikronowym)
Wydajność przetwarzania	Odpowiadający maks. rozmiar detalu: 170 mm (wys.) × 700 mm (φ) × 300 kg
Automatyka i Ochrona Środowiska	Nowo opracowane automatyczne urządzenie do mielenia; Silnik w standardzie IE3, znaczący efekt oszczędzania energii
Typowe zastosowania	precyzyjne części do obróbki czołowej itp

Kategoria parametrów	Szczegóły parametru
Model wyposażenia	KG-500
Pozycjonowanie rdzenia	Szlifierka 3-osiowa zespolona (koło wewnętrzne i zewnętrzne oraz czoło)
Oś CNC	3-osiowy
System CNC	sterownik FANUC
Wydajność przetwarzania	Zakres średnic szlifowania ø4～ø320 mm; maks. głębokość szlifowania 200 mm
Cechy konstrukcyjne	Podwójna konstrukcja wrzeciona ściernicy; łoże wykonane z żeliwa wysokogatunkowego FC30, hartowanego i odprężanego; Oś X, Z przyjmuje liniową szynę prowadzącą i śrubę kulową
Skok (X/Y/Z)	390 mm / 350+200 mm / 350+200 mm
Typowe zastosowania	precyzyjne części do obróbki czołowej itp
