Mikrofrezowanie CNC

Technologia obróbki mikro CNC

Mikrofrezowanie CNC zastosowane w zakładzie przetwórczym Sanluo Precision wykorzystuje szybkoobrotowe mikrofrezarki do obróbki miniaturowych części, o średnicy frezu φ0,04 mm, prędkości obrotowej 20000–100000 obr./min i szybkości posuwu 5–500 mm/min. Pojedyncza głębokość skrawania wynosi 0,01-0,5 mm, a obróbkę głębokich wgłębień uzupełnia się poprzez frezowanie warstwowe. Tolerancja profilu dokładności obróbki wynosi ± 0,005 mm, a chropowatość powierzchni Ra0,2-0,8 μm. Jednoczesna obróbka w 3, 4 i 5 osiach umożliwia realizację złożonych zakrzywionych powierzchni 3D, nachylonych płaszczyzn i podciętych struktur. Materiałem tnącym jest węglik spiekany i powłoka diamentowa, z prędkością cięcia 50-300 m/min, która może obrabiać stal, aluminium, miedź, stop tytanu, konstrukcyjne tworzywa sztuczne i inne materiały.

Dokładność stacji

Wydajność precyzyjnego grawerowania

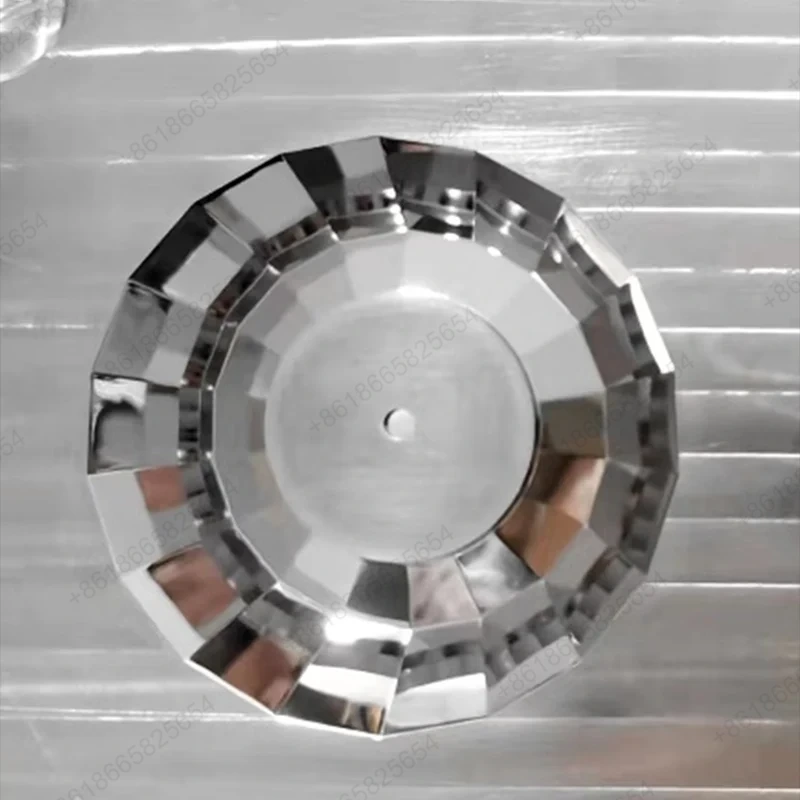

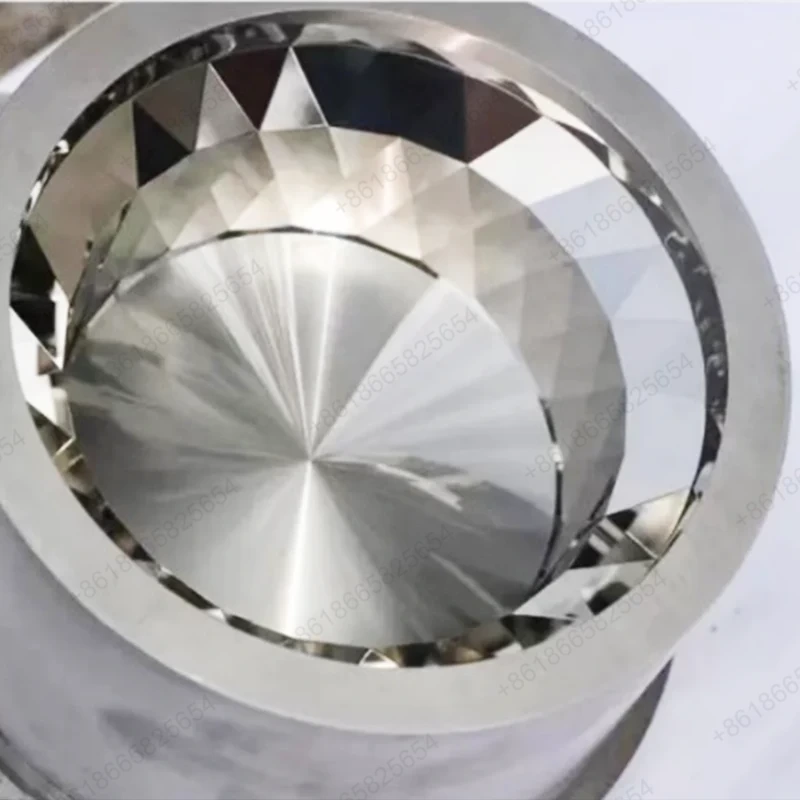

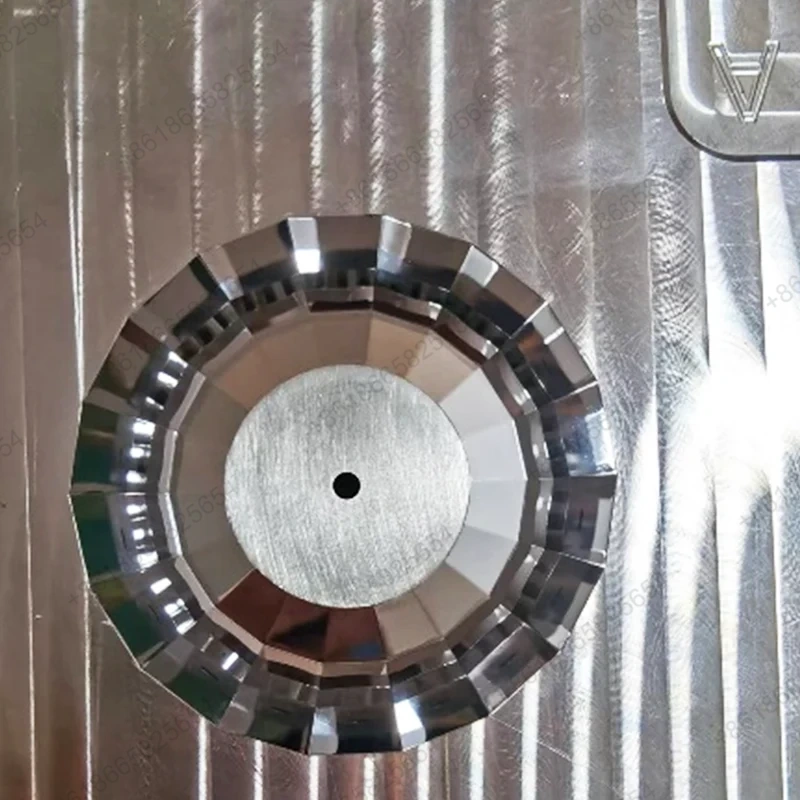

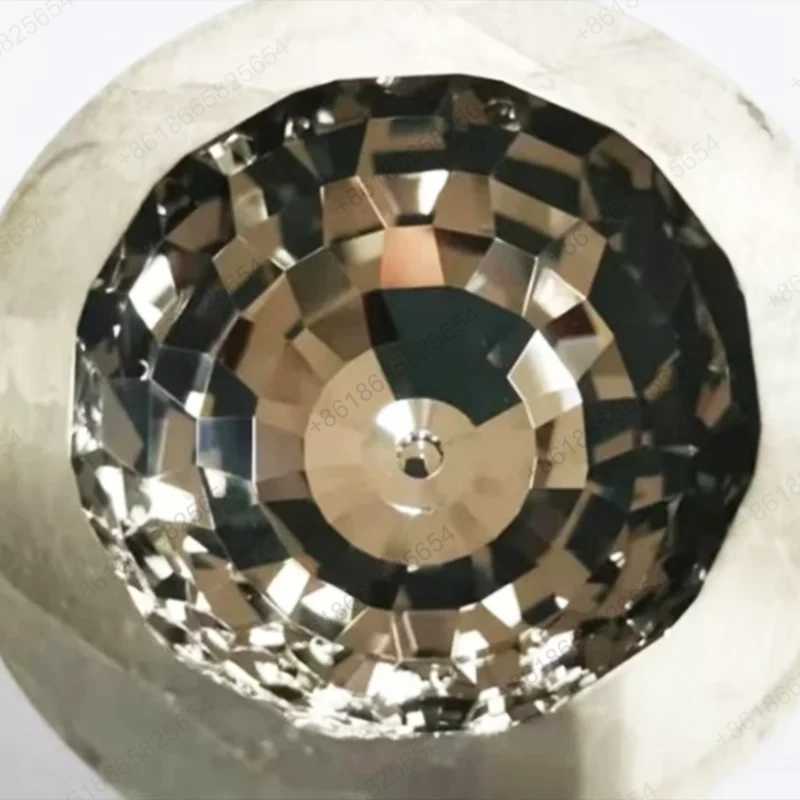

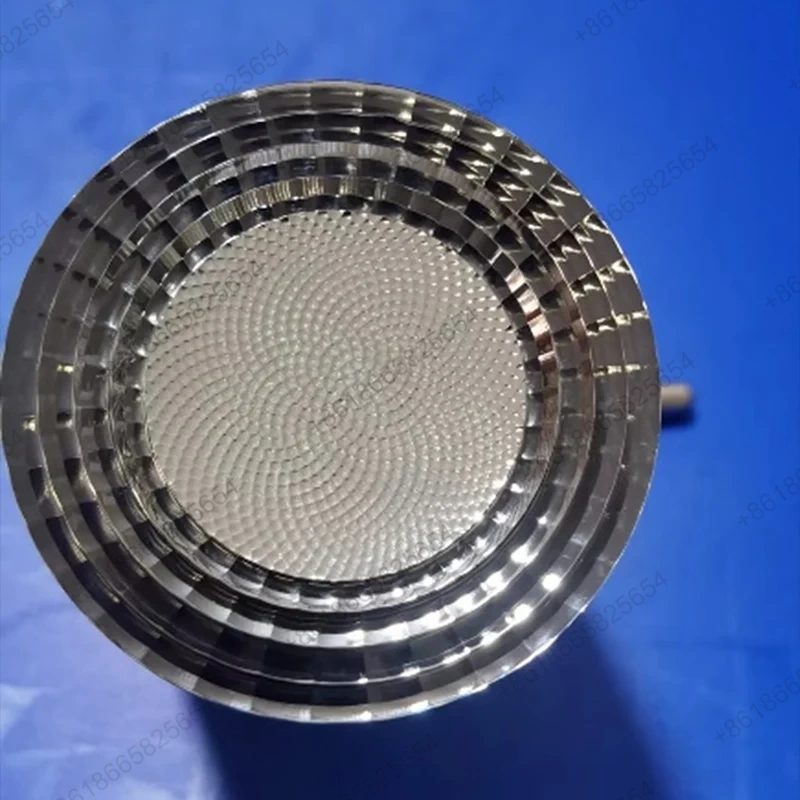

Jako profesjonalny producent mikrofrezowania CNC dysponujemy wysoce precyzyjnym 5-osiowym centrum obróbczym z dokładnością pozycjonowania ±0,002mm i dokładnością powtarzalności ±0,001mm. Możliwości obróbki precyzyjnego grawerowania obejmują: formy precyzyjne (szerokość żebra formy do precyzyjnego grawerowania dla środkowych płytek telefonów komórkowych wynosi 0,3 mm, głębokość 2 mm, a lustrzane wykończenie powierzchni to Ra0,1 μm; kąt R formy obudowy notebooka wynosi 0,2 mm ze złożoną, nachyloną konstrukcją górnego suwaka; rozmiar mikrownęki formy złącza urządzenia elektronicznego wynosi 1 × 2 × 3 mm z dokładnością ± 0,005 mm; wysokość stopnia mikroczopu formy klucza do telefonu komórkowego wynosi 0,15 mm ze skosem R0,05 mm), sprzęt medyczny (zespolona powierzchnia kulista R główki małoinwazyjnego narzędzia chirurgicznego wynosi 0,02 mm z dokładnością ±0,001 mm; skok gwintu implantów dentystycznych wynosi 0,5 mm przy dokładnym profilu zęba), części lotnicze i kosmiczne (szerokość kanału mikrochłodzącego łopatek turbiny wynosi 1 mm, a głębokość 5 mm; dokładność wymiarowa kompleksu specjalnie ukształtowana powierzchnia korpusu instrumentu wynosi ±0,008mm).

System kontroli jakości

Sanluo Precision ściśle kontroluje jakość: bicie frezu <0,003 mm, dokładność ustawienia narzędzia ±0,002 mm, zoptymalizowana ścieżka narzędzia CAM, precyzyjne dopasowanie parametrów skrawania, wykrywanie online sondy na maszynie i dokładność maszyny do pomiaru współrzędnych 0,001 mm. Świadczyliśmy niestandardowe usługi mikrofrezowania CNC dla klientów takich jak Foxconn, Luxshare Precision, BYD itp., Przy rocznej produkcji 500 000 precyzyjnych części i wskaźniku kwalifikacji na poziomie 99,8%.

Parametry techniczne sprzętu
