Wiercenie mikrootworów

Sanluo Precision jest wiodącym producentem i dostawcą wierceń mikrootworowych w Chinach, posiadającym 18 lat doświadczenia technicznego w dziedzinie obróbki mikro CNC, zapewniając klientom usługi obróbki mikro CNC o wysokiej precyzji. Oferujemy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki mikro CNC dla form precyzyjnych, urządzeń elektronicznych, sprzętu medycznego, części lotniczych i innych gałęzi przemysłu, wspierając dostosowywanie skomplikowanych i trudnych części. Realizujemy precyzyjne wiercenie małych otworów o wielkości mikrona, głębokich otworów, otworów pochyłych i otworów poprzecznych, w pełni spełniając rygorystyczne wymagania wysokiej klasy produkcji w zakresie wiercenia mikrootworów.

Wyślij zapytanie

Opis produktu

Technologia obróbki mikro CNC

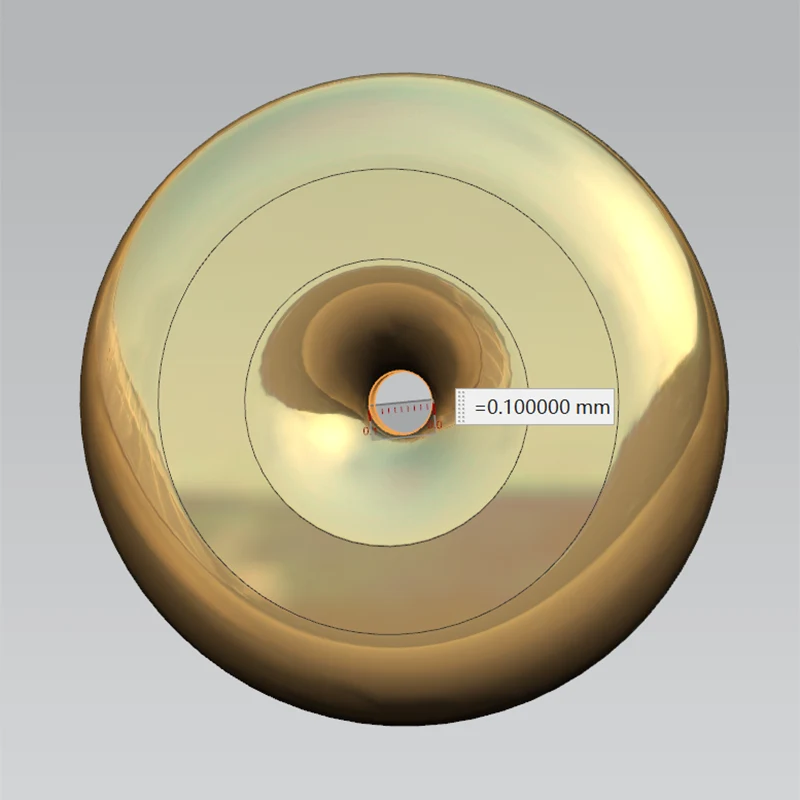

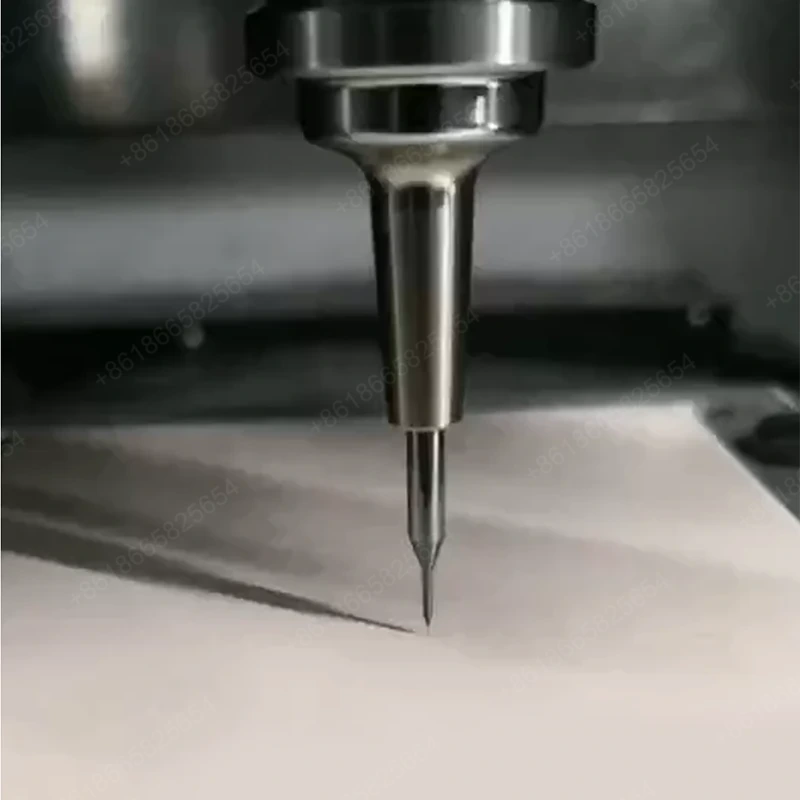

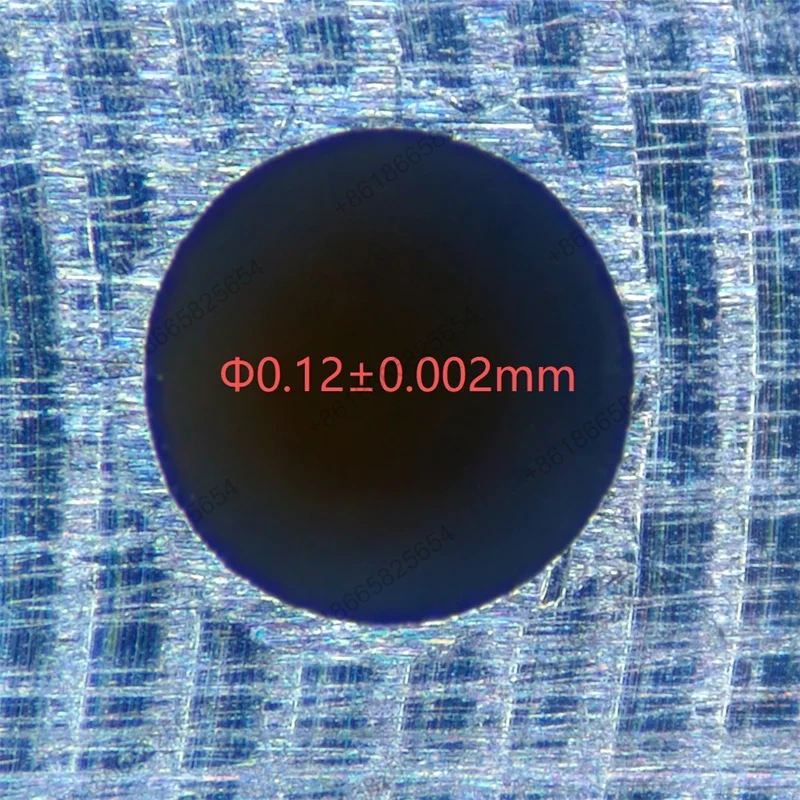

Nasze wiercenie mikrootworów wykorzystuje mikrowiertła do wiercenia otworów z dużą prędkością. Średnica wiertła wynosi φ0,01-2 mm. Dostępne są wiertła kręte, wiertła z rowkiem prostym i wiertła lufowe, wykonane z węglika spiekanego lub stali szybkotnącej. Dokładność wiercenia: średnica otworu ±0,005-0,02mm, położenie otworu ±0,01mm, prostopadłość 0,01mm, okrągłość 0,005mm. Maksymalny stosunek głębokości do średnicy w przypadku wiercenia głębokich otworów wynosi 20:1 przy użyciu wierteł lufowych z wewnętrznym chłodzeniem do usuwania wiórów. Prędkość obrotowa wynosi 5000-50000 obr/min, a ciśnienie chłodziwa 0,5-2 MPa.

Dokładność stacji

Dokładność wymiarowa	OD	ID	T (C)	DP	SW
jednostka: ±/mm	0.001	0.001	0.001	0.001	0.001
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Cylindryczność	Symetria
jednostka: ±/mm	0.001	0.002	0.001	0.002	0.002
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Wiercenie Wydajność obróbki

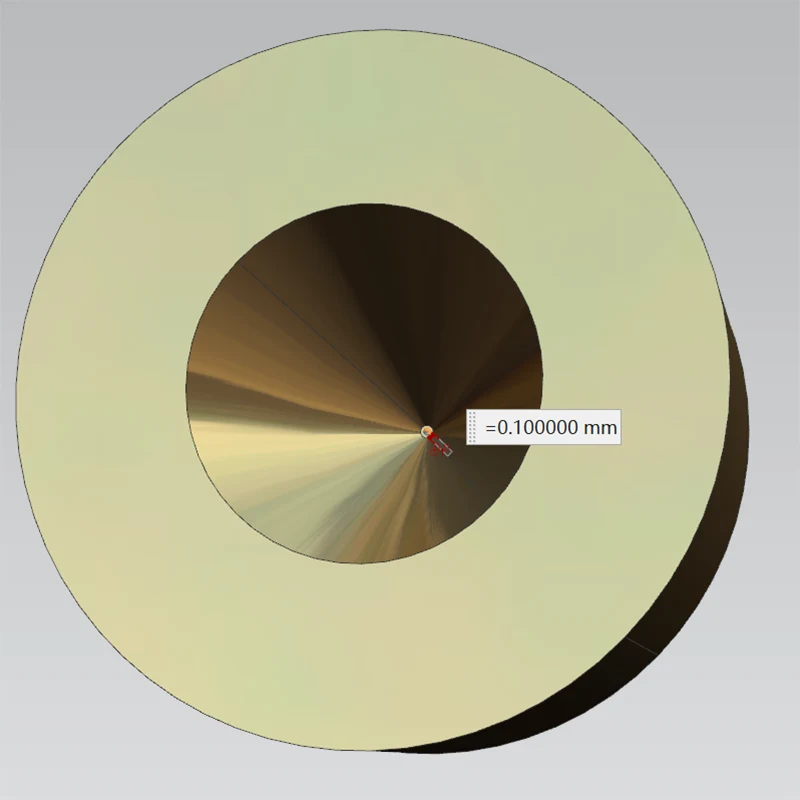

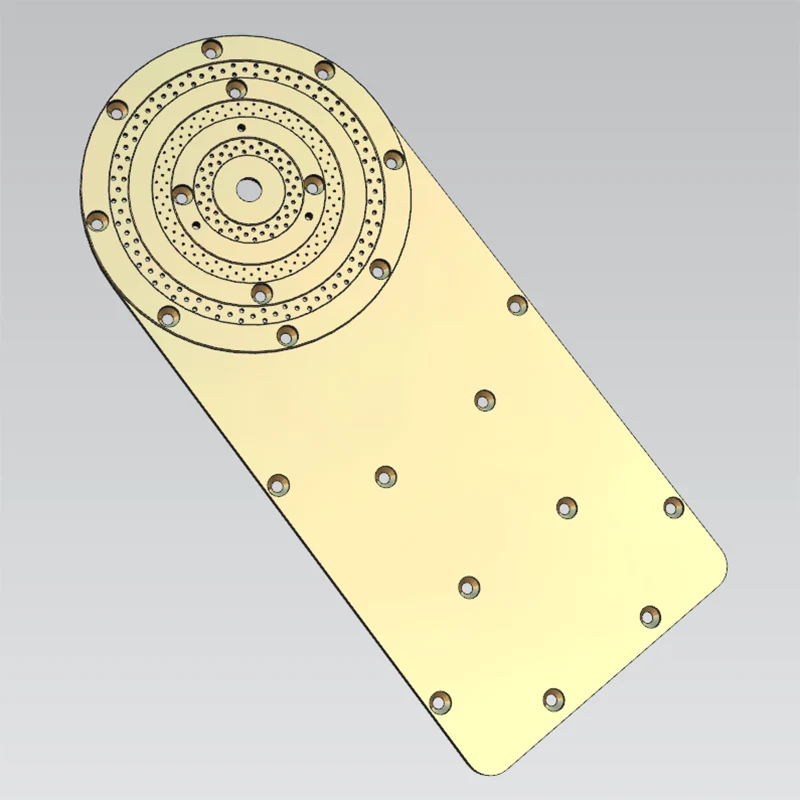

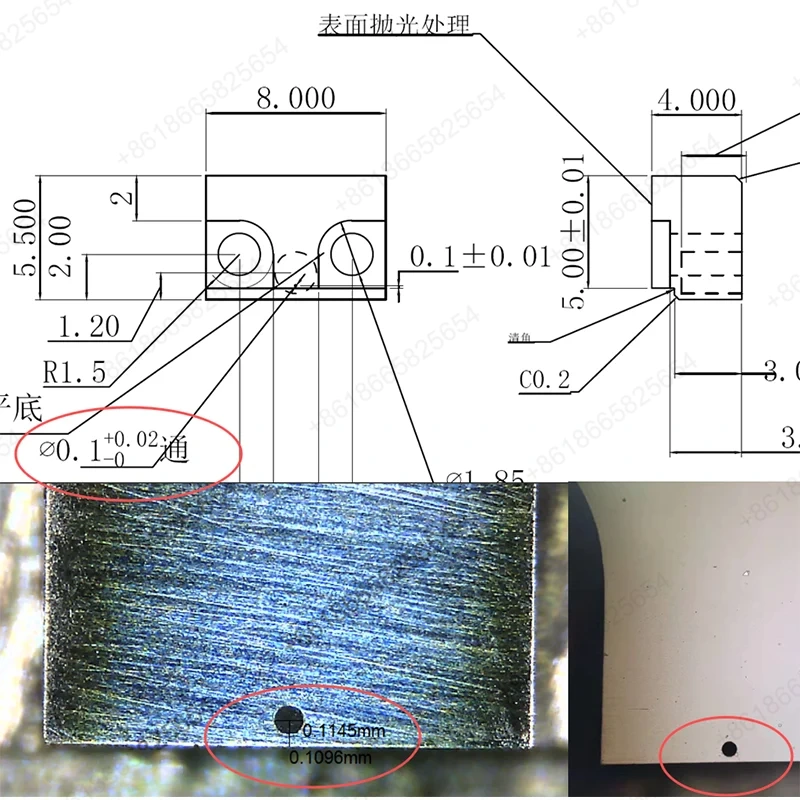

Zakład przetwórczy Sanluo Precision posiada wszechstronną zdolność wiercenia mikrootworów: standardowe mikrootwory (średnica φ0,1-2mm, głębokość ≤30mm, stosunek głębokości do średnicy ≤15:1, dokładność położenia otworu ±0,01mm), głębokie mikrootwory (głębokość ≤60mm, stosunek głębokości do średnicy ≤20:1, prostolinijność 0,05mm/100mm), otwory ślepe (dokładność głębokości ±0,05mm, chropowatość dna otworu Ra≤1,6μm), otwory przelotowe (bez zadziorów, ścianka otworu Ra0,8-1,6μm), otwory ukośne (kąt nachylenia 15°-75°), otwory poprzeczne (dokładność punktu przecięcia ±0,02mm) i otwory szeregowe (dokładność podziałki otworów ±0,01mm, konsystencja <0,005mm).

Optymalizacja technologii procesów specjalnych

Jako profesjonalny producent wiercenia mikrootworów udoskonaliliśmy i zoptymalizowaliśmy proces: dobór wierteł (wiertła z rowkiem prostym dla średnicy otworu φ<0,5mm w celu zapobiegania pękaniu, wiertła kręte dla φ0,5-2mm w celu poprawy wydajności, wiertła lufowe do głębokich otworów z silnym chłodzeniem), proces otworu pilotującego (poprawa dokładności od małych do dużych), wiercenie warstwowe (każdorazowo 0,5-2 razy większa średnica), wycofywanie narzędzia w celu usuwania wiórów (cofanie narzędzia co 1-3 mm wiercenia, aby zapobiec zatykaniu), kontrolę końcówki wiertła (terminowa wymiana zużytych końcówek wiertła) i fazowanie po wierceniu (C0,1-0,3 mm w celu usunięcia zadziorów).

Szerokie pola zastosowań

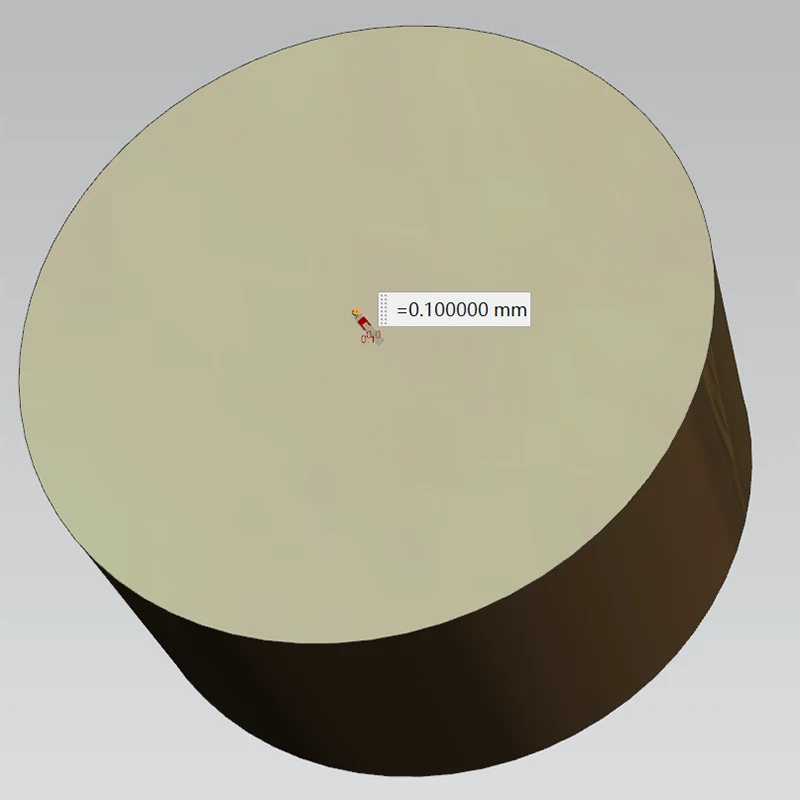

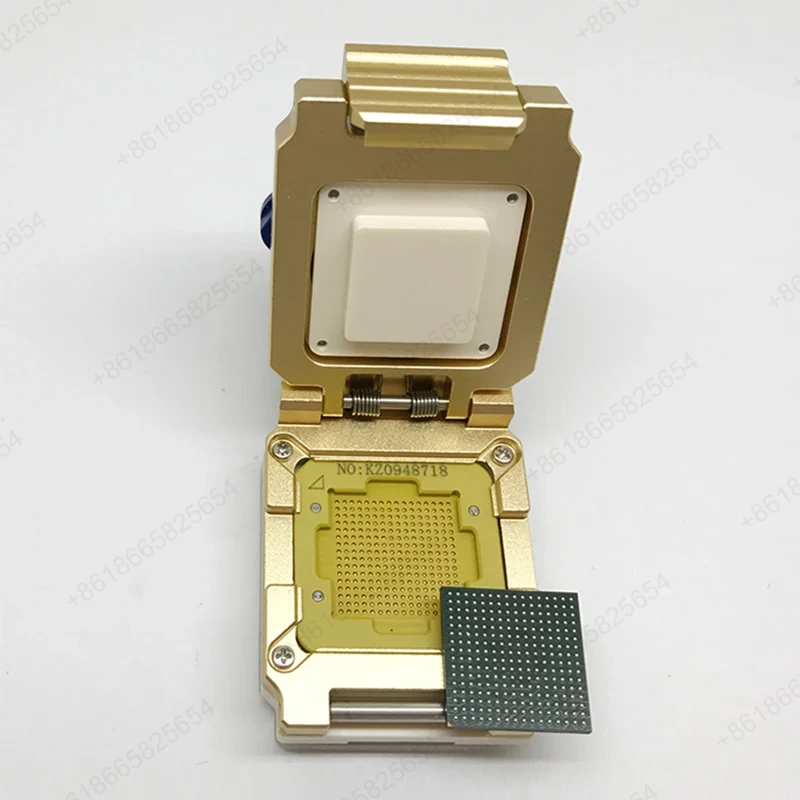

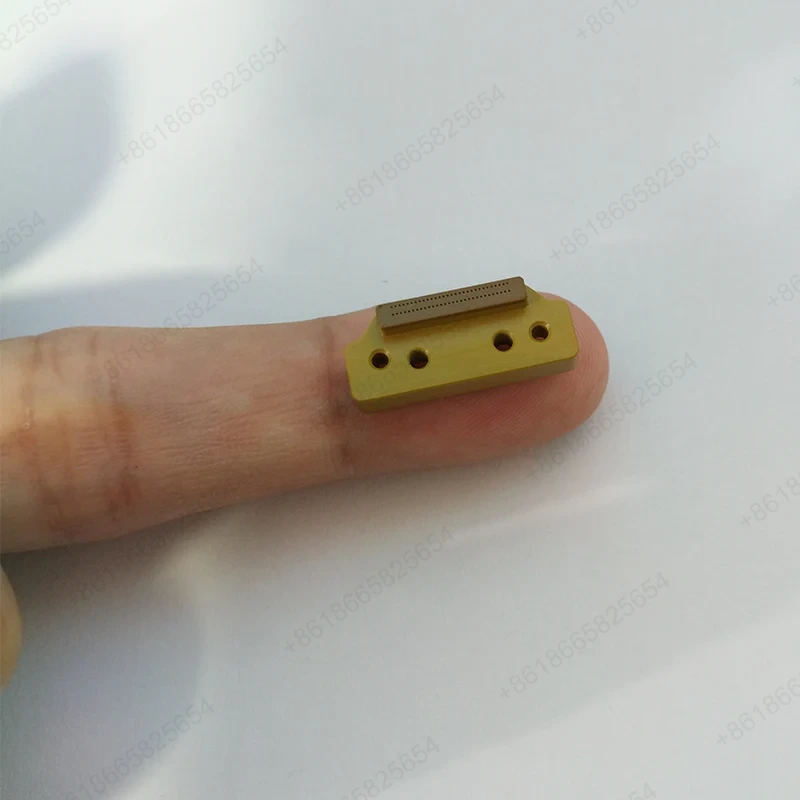

Wiercenie mikrootworów stosowane jest w formach precyzyjnych (otwory wypychacza φ0,5-3mm, głębokość 150mm, stosunek głębokości do średnicy ≥30:1; otwory chłodzące z otworami nachylonymi 30°-45° penetrującymi do wewnątrz), urządzeniami elektronicznymi (otwory w PCB φ0,2-1mm, położenie otworu ±0,05mm; otwory w podłożu ceramicznym bez odprysków), sprzęcie medycznym (otwory po stronie cewnika φ0,3-1mm do podawania leku; otwory prowadzące do gwoździ kostnych φ1,5-3mm do prowadzenia implantacji) oraz części lotnicze (otwory chłodzące ostrza φ0,5-1,5mm, kąt nachylenia 20°-40°; dysze paliwowe φ0,2-0,8mm z atomizacją wielootworową). Firma Sanluo Precision bezpośrednio lub pośrednio świadczyła usługi obróbki mikro CNC na zamówienie dla przedsiębiorstw takich jak BYD, Foxconn, Johnson & Johnson, Medtronic itp., przy rocznej liczbie wierceń wynoszącej ponad 4 miliony otworów, charakteryzującej się stabilną i niezawodną jakością.

Parametry techniczne

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	Kastie-WK
Pozycjonowanie rdzenia	Precyzyjne wiercenie mikrootworów
Liczba osi	Brak informacji
Kluczowa dokładność	Powtarzaj dokładność pozycjonowania ±0,5 μm
Układ napędowy	Oś X wykorzystuje liniowy napęd silnika z szybką reakcją; W osiach Y/Z zastosowano precyzyjne śruby kulowe z pełną kontrolą enkoderów z siatką magnetyczną w pętli zamkniętej
Układ wrzeciona	Wykorzystuje niemieckie wrzeciono elektryczne SycoTec o dużej prędkości, charakteryzujące się dużą prędkością, wysoką precyzją i dużym momentem obrotowym
Wydajność obróbki	Obsługuje zakres średnic otworów od 0,015 do 10 mm
Konstrukcja łóżka	Marmurowa podstawa o dobrej stabilności
Pozycjonowanie wizualne	Wyposażony w 5-megapikselowy aparat, dokładność pozycjonowania do 1μm
Podstawowe zalety	Zwarta konstrukcja, stabilna praca; praca wielostanowiskowa, wysoka wydajność obróbki
Typowe zastosowania	precyzyjne części do wiercenia mikrootworów itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	(4-osiowa szybka wiertarka CNC)
Pozycjonowanie rdzenia	Wielokątowe, wysokowydajne wiercenie mikrootworów
Liczba osi	4-osiowy (w tym automatycznie obracająca się o 360° oś A)
Układ wrzeciona	Wrzeciono wysokoobrotowe z możliwością regulacji prędkości obrotowej w zakresie 3000 - 60 000 obr./min
Kluczowa dokładność	Dokładność powtarzania pozycjonowania obrabiarki 0,001 - 0,002 mm; dokładność bicia wrzeciona na poziomie μ (0,0001-0,0002 mm)
Układ chłodzenia	Wyposażony w wewnętrzny system cyrkulacji chłodzenia, który zapobiega przegrzaniu wrzeciona i chroni mikrowiertła
System CNC	Obsługuje importowanie rysunków CAD w celu automatycznego generowania programów bez programowania
Podstawowe zalety	Możliwość realizacji automatycznego wiercenia pod wieloma kątami w zakresie 360°; wysoka automatyzacja i łatwa obsługa
Typowe zastosowania	wiercenie mikrootworów w rurach okrągłych lub wielościennych przedmiotach ze stali nierdzewnej, aluminium, żelaza, miedzi, tworzyw sztucznych i innych materiałów

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	Centrum obróbcze serii HX-1680
Pozycjonowanie rdzenia	Spełnianie wymagań dotyczących precyzyjnej obróbki mikrootworów w sprzęcie medycznym, takim jak części stawów narzędzi chirurgicznych
Układ wrzeciona	Wysokoprecyzyjne wrzeciono elektryczne z biciem promieniowym ≤0,001mm, wyposażone w ekskluzywne narzędzia do wiercenia mikrootworów
Technologia sterowania	W połączeniu z technologią sterowania w pętli zamkniętej może monitorować w czasie rzeczywistym zmiany wymiarów podczas wiercenia i automatycznie kompensować zużycie narzędzia
Wydajność obróbki	Możliwość obróbki otworów o wysokiej precyzji o średnicy φ3 mm, wymaganej tolerancji średnicy otworu w klasie H5 i błędzie współosiowości otworu ≤0,005 mm
Adaptacja automatyki	Obsługuje niestandardowe mocowania, aby dostosować się do wymagań obróbki przedmiotów o różnych strukturach
Typowe zastosowania	precyzyjne części do wiercenia mikrootworów itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	CNC-430AC
Pozycjonowanie rdzenia	W pełni automatyczny 4-osiowy CNC, odpowiedni do obróbki mikrootworów w półprzewodnikach, ceramice i innych materiałach
Liczba osi i skok	4-osiowy CNC; Skok osi X/Y 400x300mm; Skok osi Z 250 mm
Kluczowa dokładność	Dokładność pozycjonowania osi X/Y 0,005 mm; powtarzalna dokładność pozycjonowania ±0,0005 mm
Sterowanie i jazda	Tajwański system CNC Advantech; Osie X/Y wykorzystują serwosilniki liniowe AC
Efekt obróbki	Chropowatość powierzchni Ra 0,6μm
Charakterystyczna konfiguracja	Wykorzystuje wodę dejonizowaną jako płyn roboczy; wyposażony w nieelektrolityczny zasilacz zapobiegający utlenianiu przedmiotu obrabianego
Typowe zastosowania	precyzyjne części do wiercenia mikrootworów itp
