Mikro szwajcarska obróbka

Szwajcarska technologia obróbki

Mikroobróbka szwajcarska, znana również jako toczenie głowicy przesuwnej, wykorzystuje tuleję prowadzącą do podparcia pręta, a frez obrabia w pobliżu tulei prowadzącej z krótkim wysięgiem i dobrą sztywnością. Zakres średnic obróbki wynosi φ0,05-10 mm, maksymalna długość wynosi do 300 mm, a stosunek długości do średnicy może osiągnąć 100:1. Dokładność obróbki: średnica ±0,005mm, długość ±0,01mm, koncentryczność 0,01mm, powierzchnia Ra0,4-0,8μm. Wieloosiowa, symultaniczna obróbka złożona, toczenie, frezowanie, wiercenie i gwintowanie są wykonywane w jednym czasie, przy czasie przetwarzania pojedynczej części od kilku sekund do 5 minut i automatycznym posuwie bez ręcznej interwencji.

Dokładność stacji

Oczywiste zalety obróbki

Zakład przetwórczy Sanluo Precision ma oczywiste zalety w obróbce mikro szwajcarskiej: obróbka smukłych części (wspornik tulei prowadzącej o długości wysięgu tylko 5-10 mm, stosunek długości do średnicy > 50 bez wibracji, koncentryczność 0,01 mm), złożone części (toczenie złożone, frezowanie, wiercenie i gwintowanie, otwory mimośrodowe, otwory poprzeczne, płaskie rowki i gwinty wykonane w jednym czasie), stabilna dokładność (pozycjonowanie tulei prowadzącej, dokładność obróbki nie ma wpływu na pręt bicie, dobra konsystencja wsadu przy Cpk≥1,67), wysoka wydajność (w jednym mocowaniu bez obróbki wtórnej, krótki czas pracy pojedynczej części odpowiedni do produkcji masowej), stopień wykorzystania materiału (automatyczne podawanie pręta z krótką głowicą pozostałego materiału, stopień wykorzystania materiału > 95%), obsługa bezobsługowa (automatyczne podawanie, automatyczne usuwanie wiórów, monitorowanie trwałości narzędzia, ciągła produkcja przez 8-12 godzin).

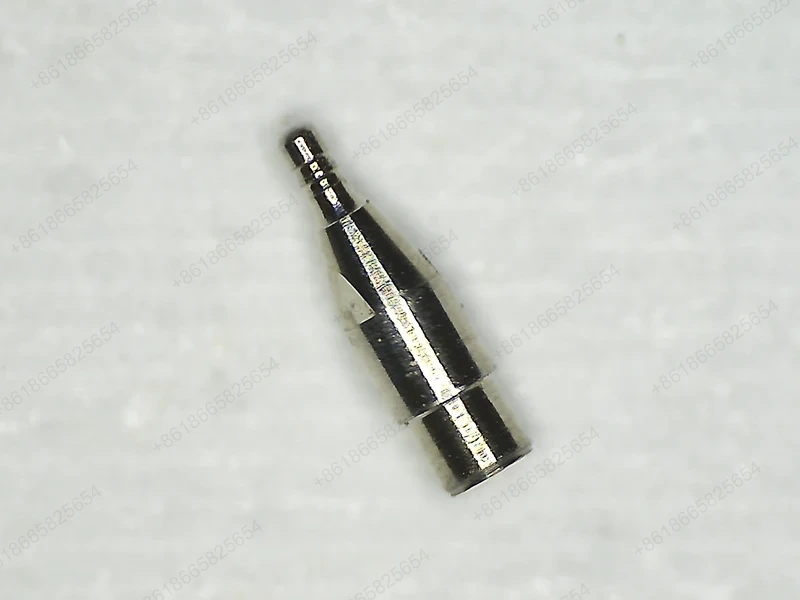

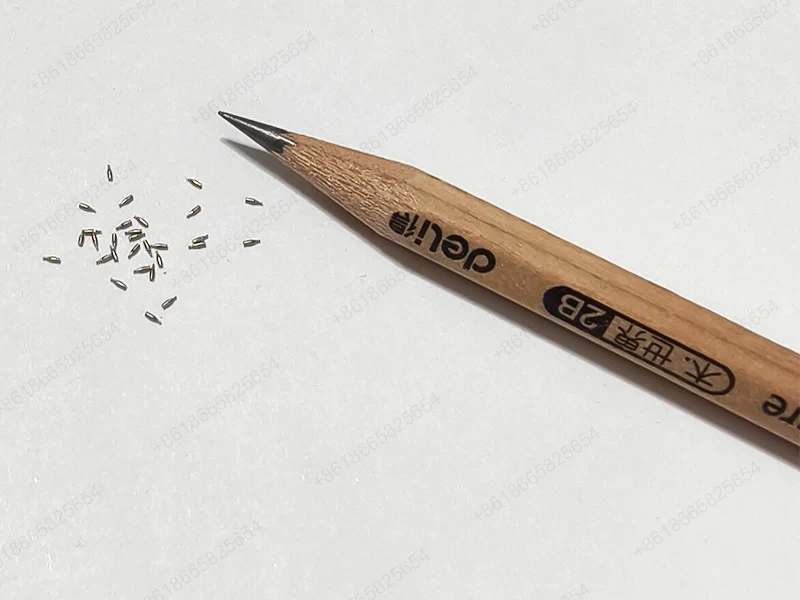

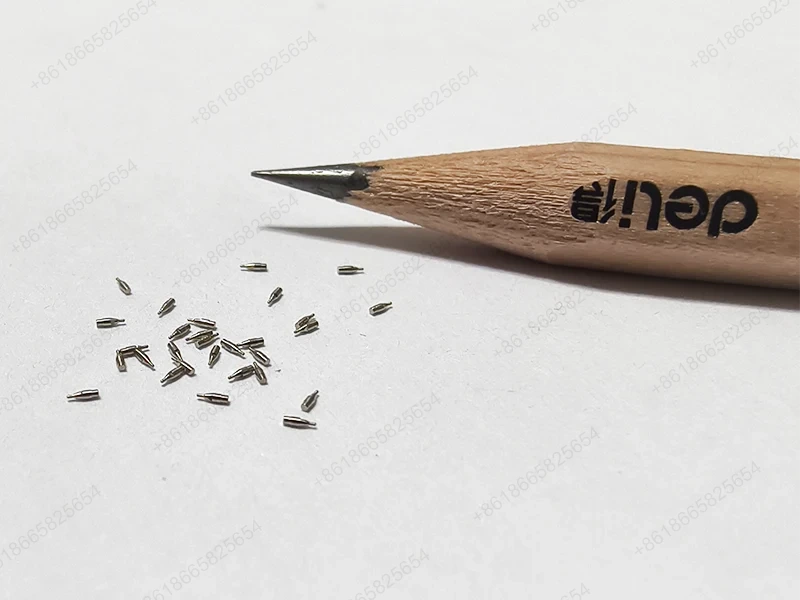

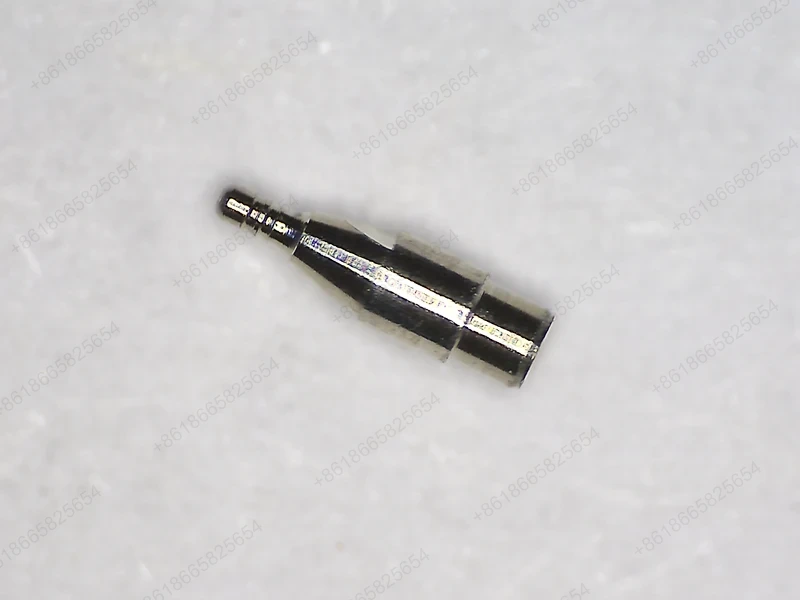

Typowa obróbka części

Jako profesjonalny producent szwajcarskiej obróbki mikro, produkty Sanluo Precision mają szerokie zastosowanie: sprzęt medyczny (gwoździe kostne o średnicy φ2-5mm i długości 20-100mm, samogwintująca końcówka prowadząca z gwintem M2-M5; implanty dentystyczne o średnicy φ3,5-5mm, stożek Morse'a i piaskowana powierzchnia gwintu wielostartowego), łączniki elektroniczne (kołki o średnicy φ0,5-2mm i długości 5-30mm, złożone elementy takie jak fazki, rowki i stopnie; obudowa interfejsu USB o średnicy zewnętrznej φ4mm i grubości ścianki 0,3mm, otwarta płaszczyzna okna), akcesoria do zegarków (wałki do zegarków o średnicy φ0,8-2mm i długości 10-20mm, wały stopniowe i mimośrodowe w klasie dokładności IT6; wały przekładniowe z modułem 0,15-0,3mm i 10-30 zębów, zintegrowana obróbka przekładni i wału), części lotnicze i kosmiczne (złącza hydrauliczne o średnicy φ3-10mm, gwinty wewnętrzne i zewnętrzne z rowkami uszczelniającymi i dobrą szczelnością; osłony czujników o cienkich ściankach φ5mm i grubości ścianki 0,5mm, dokładność wymiarowa ±0,01mm). Jesteśmy wyposażeni w sprzęt takich marek jak Tsugami, Citizen, Star, Biglia, o miesięcznych zdolnościach produkcyjnych na poziomie 800 000 sztuk, kontrola pierwszego artykułu + monitoring SPC ze współczynnikiem wadliwości <0,2%, regularny czas dostawy 3-5 dni i 48 godzin w przypadku zamówień pilnych. Świadczyliśmy niestandardowe usługi obróbki mikro CNC dla przedsiębiorstw takich jak Medtronic, Stryker, TE Connectivity itp., Przy rocznej produkcji wynoszącej 2 miliony sztuk i wskaźniku zadowolenia klientów na poziomie 98%.

Parametry techniczne sprzętu obróbczego Micro Swiss
