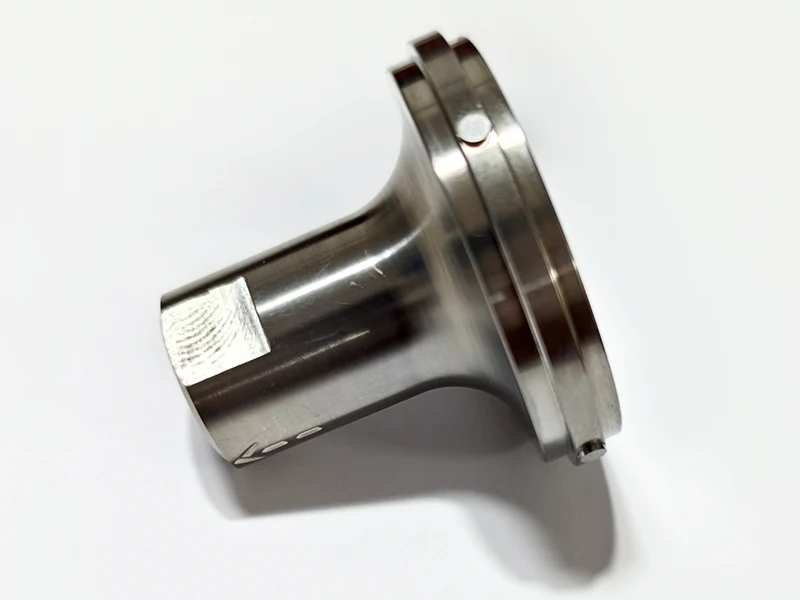

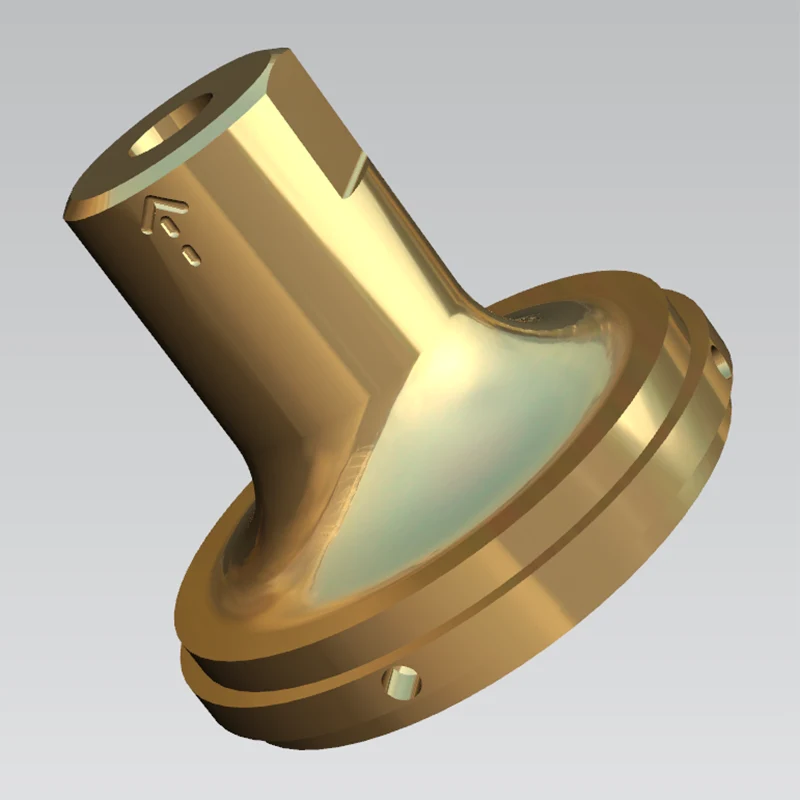

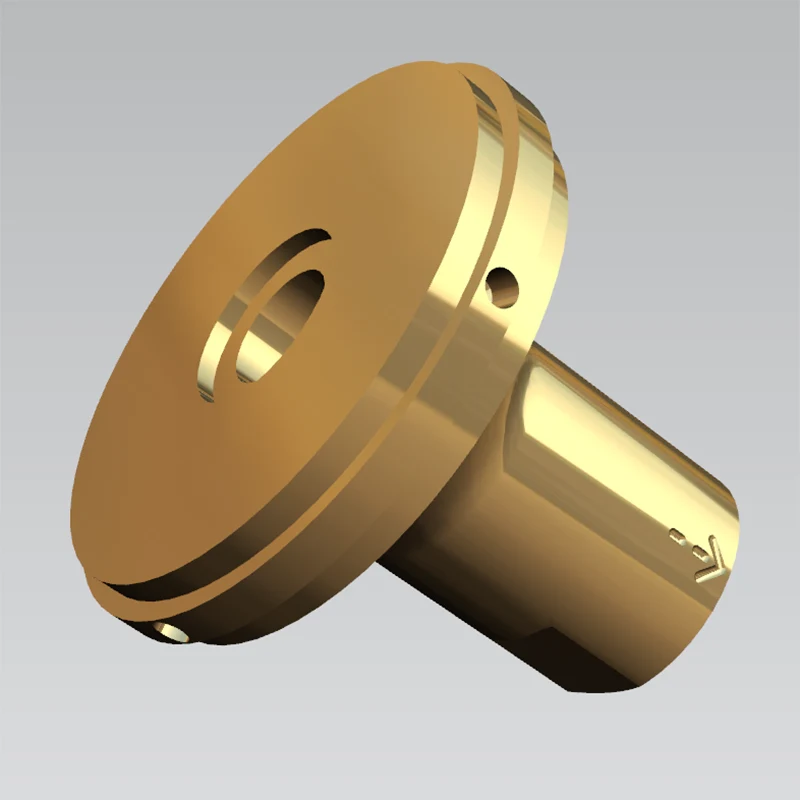

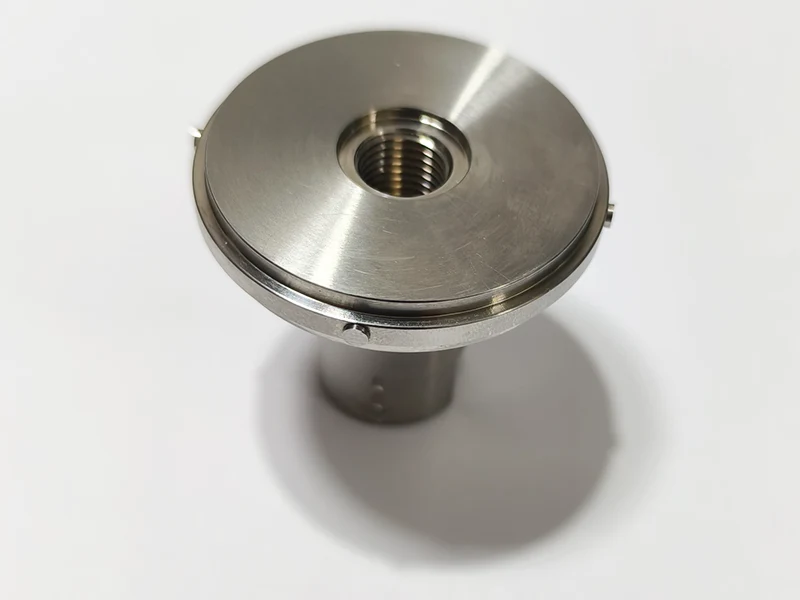

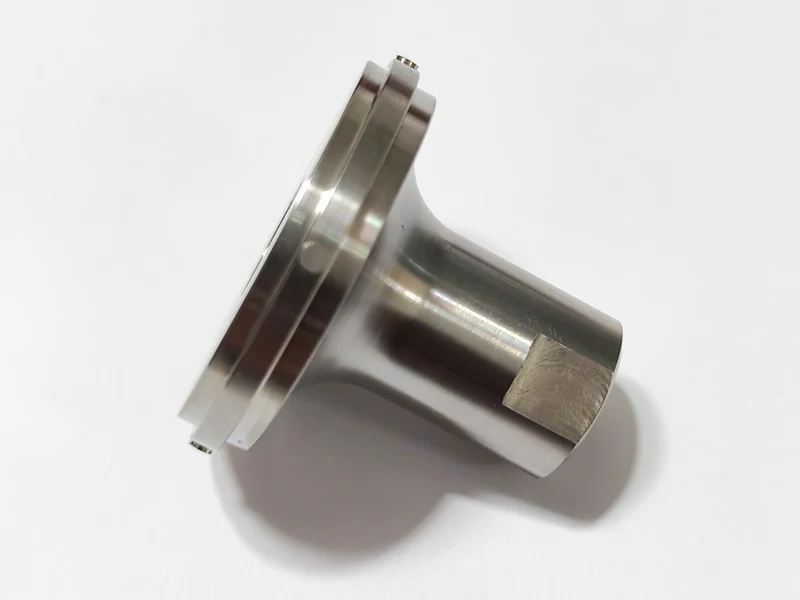

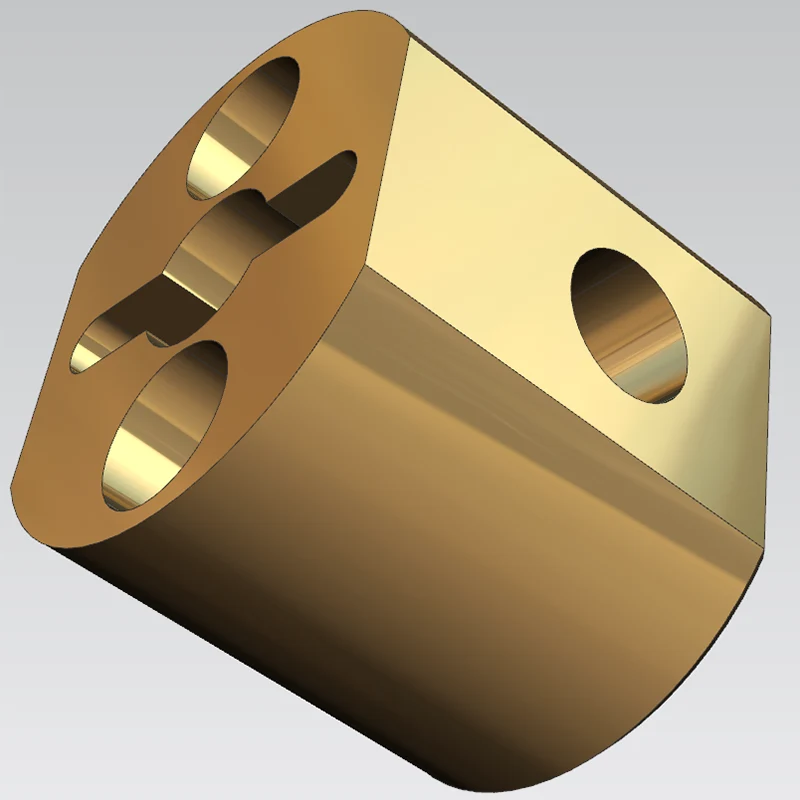

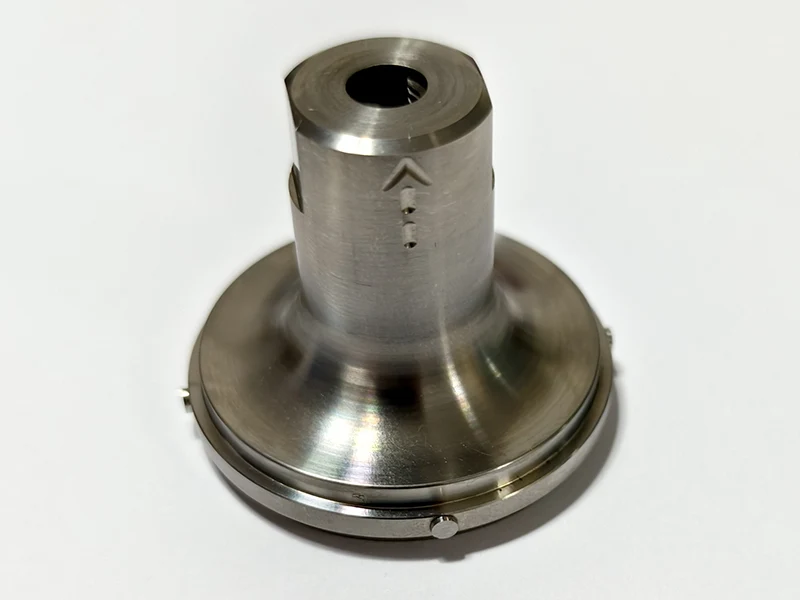

Części toczone

Sanluo Precision jest wiodącym producentem i dostawcą części toczonych w Chinach, posiadającym 18 lat doświadczenia technicznego w obróbce toczenia, zapewniającym klientom usługi w zakresie precyzyjnej obróbki tokarskiej CNC. Oferujemy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki tokarskiej CNC dla różnych gałęzi przemysłu, wspierając dostosowywanie skomplikowanych i trudnych części. Od prostego toczenia cylindrycznego po złożone toczenie konturowe – spełniamy wymagania przetwarzania różnych części obrotowych, w pełni przestrzegając rygorystycznych standardów produkcji wysokiej klasy precyzyjnych części toczonych.

Wyślij zapytanie

Opis produktu

Technologia obróbki tokarskiej

W procesie toczenia części toczonych firmy Sanluo Precision zastosowano zaawansowaną technologię, w której przedmiot obrabiany obraca się w ramach ruchu głównego, a narzędzie posuwuje w ramach ruchu skrawania, aby usunąć nadmiar materiału i utworzyć powierzchnię obrotową. Elementy toczone obejmują prędkość skrawania Vc=πDn/1000, prędkość posuwu f i głębokość skrawania ap, które są rozsądnie dopasowane, aby zapewnić jakość i wydajność. Metody toczenia obejmują toczenie cylindryczne, toczenie czołowe, toczenie otworów wewnętrznych, toczenie gwintów, rowkowanie i przecinanie, toczenie kształtowe itp., wybrane zgodnie z charakterystyką części. Dokładność toczenia: toczenie zgrubne w gatunku IT11-12, toczenie półwykańczające w gatunku IT9-10, toczenie wykańczające w gatunku IT7-8, toczenie precyzyjne w gatunku IT5-6. Chropowatość powierzchni: toczenie zgrubne Ra12,5-25μm, toczenie półwykańczające Ra3,2-6,3μm, toczenie wykańczające Ra0,8-1,6μm, toczenie precyzyjne Ra0,2-0,4μm.

Dokładność stacji

Dokładność wymiarowa	OD	ID	T (C)	DP	DA
jednostka: ±/mm	0.002	0.002	0.002	0.002	0.0001
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Cylindryczność	Bicie okrężne
jednostka: ±/mm	0.002	0.004	0.002	0.005	0.002
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Skonfigurowane przyrządy testujące i narzędzia pomiarowe obejmują: współrzędnościową maszynę pomiarową CMM, przyrząd do pomiaru obrazu, projektor, laserowy miernik średnicy, interferometr laserowy, miernik chropowatości, miernik okrągłości, mikroskop narzędziowy, mikroskop stereoskopowy, mikrometr, sprawdzian trzpieniowy, czujnik zegarowy, mikrometr z dokładnością 0,0001 mm, wysokościomierz elektroniczny, suwmiarka, płytka wzorcowa, tester twardości, sprawdzian gwintu.

Typowe przypadki zastosowań

Jako profesjonalny producent części toczonych, produkty Sanluo Precision znajdują szerokie zastosowanie: części standardowe (śruby, nakrętki, sworznie, tuleje, podkładki itp., w dużych partiach i klasie dokładności IT8-10; wały optyczne o średnicy φ10-100mm, prostoliniowości 0,02mm/100mm, powierzchni Ra0,8μm, chromowane lub hartowane), części precyzyjne (wrzeciona z biciem 0,005 mm, powierzchnia Ra0,2 μm, wyważenie dynamiczne w gatunku G0.4-G1.0; śruby pociągowe o dokładności skoku 0,01 mm, błąd skumulowany skoku 0,02 mm; rdzenie zaworów z luzem pasowania 0,005-0,01 mm i dobrymi właściwościami uszczelniającymi), części złożone (wały mimośrodowe z mimośrodem 1-50 mm, mimośrodowość dwóch kłów 0,02 mm; wały wielowypustowe z dokładnością profilu zębów gatunek IT7, luz boczny zęba 0,02mm; powierzchnie kuliste o kulistości 0,05mm, powierzchnia Ra0,8μm), części duże (rolki o średnicy φ300-800mm, długość ≤3000mm, walcowość 0,1mm; wały główne elektrowni wiatrowych o średnicy φ200-500mm, powierzchnia natryskiwana). Świadczyliśmy niestandardowe usługi obróbki tokarskiej CNC dla przedsiębiorstw takich jak CRRC, Zhenhua Heavy Industries, NGC Transmission, Hangzhou Gearbox Group itp., Przy rocznej wielkości obróbki tokarskiej wynoszącej 1 milion sztuk, charakteryzującej się zaawansowaną technologią i niezawodną jakością.

Parametry techniczne sprzętu

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	Szwajcarski DT 26SII
Pozycjonowanie rdzenia	Niezawodna, elastyczna i wysokowydajna tokarka typu szwajcarskiego
Wydajność obróbki	Maksymalna średnica pręta 26 mm
System narzędzi	Elastyczna konfiguracja narzędzi pozwala na wyposażenie maszyny w aż 28 narzędzi, w tym 14 elektronarzędzi
Konstrukcja łóżka	Solidne łóżko i zoptymalizowana konstrukcja osi ruchu zapewniają maszynie najlepszą sztywność
Podstawowe zalety	Elastyczne i niezawodne, łatwe w użyciu i mogą znacznie poprawić produktywność
Typowe zastosowania	precyzyjne części toczone itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	QRX-50MSY L
Pozycjonowanie rdzenia	Wydajna, synchroniczna obróbka złożonych części wału i tarczy
Liczba osi i połączenie	Podnośnik 4-osiowy
Skok osi Y	80mm (±40mm)
Konfiguracja rdzenia	Podwójne wrzeciona + górna i dolna głowica rewolwerowa (oba z uchwytami elektronarzędzi i osią Y)
Wydajność obróbki	Zdolność obróbki prętów Φ52 mm, rozmiar uchwytu obsługuje 6 cali/8 cali
System CNC	MAZATROL SMOOTH G 4-osiowy system CNC z podnośnikiem, obsługa za pomocą ekranu dotykowego z kontrolą kolizji
Podstawowe zalety	Dwa niezależne obszary obróbcze, umożliwiające synchroniczną obróbkę i zrównoważone cięcie podwójnych detali, podwajając wydajność obróbki
Typowe zastosowania	precyzyjne części toczone itp
