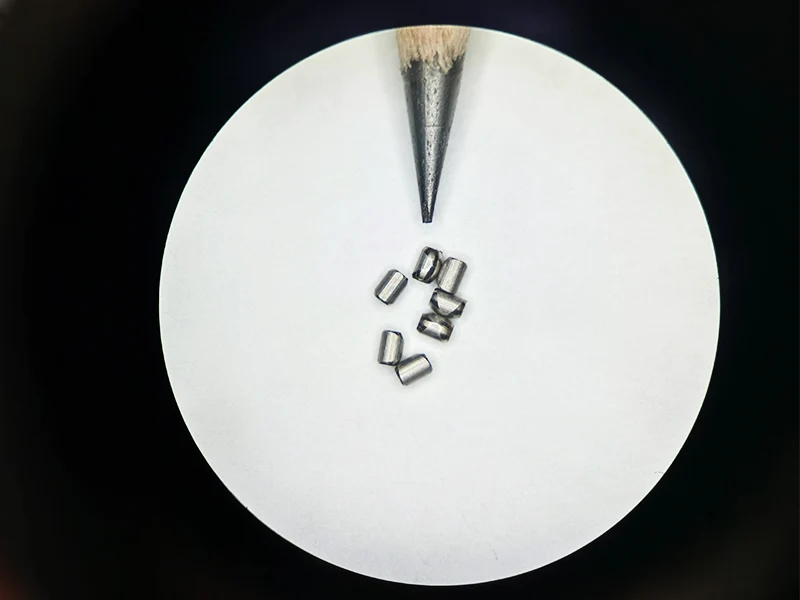

Toczenie mimośrodowe CNC

Sanluo Precision jest wiodącym producentem i dostawcą mimośrodowego toczenia CNC w Chinach, koncentrującym się na technologii toczenia CNC części mimośrodowych, zapewniając klientom usługi CNC o wysokiej precyzji toczenia mimośrodowego. Oferujemy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki tokarskiej CNC dla silników samochodowych, sprężarek, pomp i zaworów, maszyn tekstylnych i innych gałęzi przemysłu, wspierając dostosowywanie skomplikowanych i trudnych części. Wykonujemy toczenie skomplikowanych konstrukcji mimośrodowych, w pełni spełniając rygorystyczne wymagania wysokiej klasy produkcji części mimośrodowych.

Wyślij zapytanie

Opis produktu

Ekscentryczna kontrola jakości

Zakład przetwórczy Sanluo Precision ściśle kontroluje jakość mimośrodowego toczenia CNC: korekcja mocowania wykorzystuje czujnik zegarowy do pomiaru bicia promieniowego <0,01 mm i bicia osiowego <0,02 mm, aby zapewnić dokładność mocowania; detekcja mimośrodu wykorzystuje pomiar dwoma kołkami środkowymi, mikrometr do pomiaru mimośrodu z dokładnością ± 0,01 mm, blok V do pomiaru maksymalnej i minimalnej średnicy wału mimośrodowego w celu obliczenia mimośrodu, współrzędnościową maszynę pomiarową do pomiaru współrzędnych dwóch ośrodków w celu obliczenia mimośrodu i kąta mimośrodu z dokładnością ± 0,003 mm; części mimośrodowe wyważenia dynamicznego charakteryzują się dużą siłą odśrodkową podczas obrotu i wymagają wyważenia dynamicznego o klasie dokładności wyważenia G6.3-G16 w celu zmniejszenia wibracji; chropowatość powierzchni Ra0,8-3,2 μm bez śladów drgań i śladów narzędzi, gładka powierzchnia; wykrywanie twardości po obróbce cieplnej o twardości HRC25-55, jednolitej twardości i normalnej strukturze.

Dokładność stacji

Dokładność wymiarowa	OD	ID	T (C)	DP	CII
jednostka: ±/mm	0.002	0.002	0.005	0.002	0.005
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Cylindryczność	Koncentryczność
jednostka: ±/mm	0.002	0.003	0.002	0.003	0.002
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Zastosowanie części mimośrodowych

Jako profesjonalny producent tokarek mimośrodowych CNC, Sanluo Precision obsługuje różne gałęzie przemysłu: silniki samochodowe (wały korbowe z mimośrodem 30-80mm i mimośrodami wielokrotnymi, dokładność mimośrodu czopów korbowodu i czopów głównych ±0,02mm, klasa wyważenia dynamicznego G2.5; wałki rozrządu ze skokiem krzywki 5-15mm, dokładność profilu krzywki 0,05mm, hartowanie powierzchniowe HRC50-55), sprężarki (wały mimośrodowe o mimośrodzie 5-30mm do napędzania ruchu posuwisto-zwrotnego tłoka, dokładność ±0,015mm, powierzchnia Ra0,8μm; tuleje mimośrodowe z mimośrodem wewnętrznym i zewnętrznym, dokładność dopasowania H7/h6), pompy i zawory (wirniki mimośrodowe o mimośrodzie 2-20mm do tłoczenia płynu poprzez zmianę objętości, dokładność ±0,01mm; krzywki mimośrodowe do kontroli otwierania i zamykania zaworów o odpowiednim profilu), maszyny włókiennicze (koła mimośrodowe o mimośrodzie 10-50mm do napędzania ruchu posuwisto-zwrotnego, dokładność ±0,02mm dla stabilnej pracy przy dużych prędkościach; mimośrodowe sworznie do mimośrodowej regulacji naciągu). Świadczymy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki tokarskiej CNC dla klientów na całym świecie.

Parametry techniczne

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	NLX2500
Pozycjonowanie rdzenia	Toczenie ogólnego przeznaczenia o wysokiej elastyczności i stabilności, wspomagające ciężkie skrawanie
Liczba osi	4-osiowy
Skok (X/Y/Z)	Oś X 260 mm / oś Y ±60 mm / oś Z 795 mm
Wydajność obróbki	Maksymalna średnica toczenia Ø366 mm, długość toczenia 705 mm, specyfikacja pręta Ø105 mm
Układ wrzeciona	Możliwość konfiguracji z wrzecionem turnMASTER o wysokim momencie obrotowym, specyfikacja pręta wrzeciona pomocniczego również Ø105 mm
System CNC	Możliwość konfiguracji z systemem MAPPS w wersji Siemens SINUMERIK ONE lub CELOS X
Podstawowe zalety	Konstrukcja o dużej sztywności zapewnia wysoką precyzję; Oś Y obsługuje obróbkę elektronarzędziami, taką jak frezowanie mimośrodowe i wiercenie, z dużą elastycznością
Typowe zastosowania	precyzyjne toczenie mimośrodowe części CNC itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	DS-30Y
Pozycjonowanie rdzenia	Wydajne rozwiązanie typu „wszystko w jednym” – mieszanka tokarsko-frezarska
Liczba osi	3-osiowy (z funkcjami osi Y i C)
Układ wrzeciona	Podwójne wrzeciona, prędkość wrzeciona 4000 obr/min, 4500 obr/min
Wydajność obróbki	Maksymalna średnica obróbki 254 mm
System wieżyczek	Standardowa 12-stanowiskowa wieża BMT65
Funkcja osi Y	Obsługuje mimośrodowe operacje frezowania, wiercenia i gwintowania
Podstawowe zalety	Przeciwne wrzeciona obsługują w pełni synchroniczny obrót, skracając czas cyklu; opłacalne
Typowe zastosowania	precyzyjne toczenie mimośrodowe części CNC itp
