Precyzyjna obróbka śrub medycznych

Sanluo Precision jest profesjonalnym producentem i dostawcą precyzyjnej obróbki śrub medycznych w Chinach. Jest także znanym producentem śrub medycznych i elementów złącznych implantów ortopedycznych w obecnym chińskim przemyśle, świadczącym klientom profesjonalne usługi dostosowywania. Firma produkuje głównie medyczne elementy złączne, takie jak śruby kostne, śruby do płytek kostnych, systemy prętów śrubowych kręgosłupa i śruby do wymiany stawów. Oferuje wysokiej jakości, dostosowaną do potrzeb, precyzyjną obróbkę śrub medycznych dla przedsiębiorstw zajmujących się ortopedycznymi urządzeniami medycznymi, wspierając dostosowywanie skomplikowanych i trudnych części.

Wyślij zapytanie

Opis produktu

Precyzyjna obróbka gwintów

Sanluo Precision wykorzystuje procesy spiralnego frezowania wiatrowego i prasowania spiralnego w precyzyjnej obróbce śrub medycznych. Frezowanie spiralne śrub ze stopu tytanu i stali nierdzewnej zapewnia dokładność podziałki wynoszącą ±0,01 mm, dokładność kąta profilu zęba ±15' i zakres wartości chropowatości Ra wynoszącej 0,8-1,6 μm. Proces formowania poprzez prasowanie spiralne może zwiększyć wytrzymałość śruby o 30%, tworząc na powierzchni warstwę utwardzaną na zimno i zwiększając wytrzymałość zmęczeniową o 40%.

Tabela dokładności stacji roboczej

dokładność wymiarowa	OD	ID	T (C)	DP	R
jednostka: ±/mm	0.002	0.003	0.005	0.005	0.01
Dokładność geometryczna	okrągłość	współosiowość	prostota	cylindryczność	tolerancja profilu
jednostka: ±/mm	0.001	0.004	0.002	0.003	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Materiały i obróbka cieplna

Jako profesjonalny producent precyzyjnej obróbki śrub medycznych, medycznym stopem tytanu używanym przez Sanluo Precision Factory jest Ti-6Al-4V ELI (ASTM F136), a medyczną stalą nierdzewną jest 316L (ASTM F138). Stop tytanu poddaje się wyżarzaniu (w temperaturze 700°C do 800°C) w celu wyeliminowania naprężeń obróbczych, uzyskując wytrzymałość na rozciąganie większą niż 860 MPa i wydłużenie nie mniejsze niż 10%. Stal nierdzewna poddawana jest obróbce roztworem stałym (w temperaturze 1050°C), w wyniku czego powstaje jednofazowa struktura austenityczna o wytrzymałości na rozciąganie nie mniejszej niż 490 MPa i granicy plastyczności nie mniejszej niż 190 MPa. Piasek o uziarnieniu od 60 do 80 mesh służy do piaskowania w celu uzyskania chropowatej powierzchni (Ra 3-5 µm), która sprzyja integracji kości.

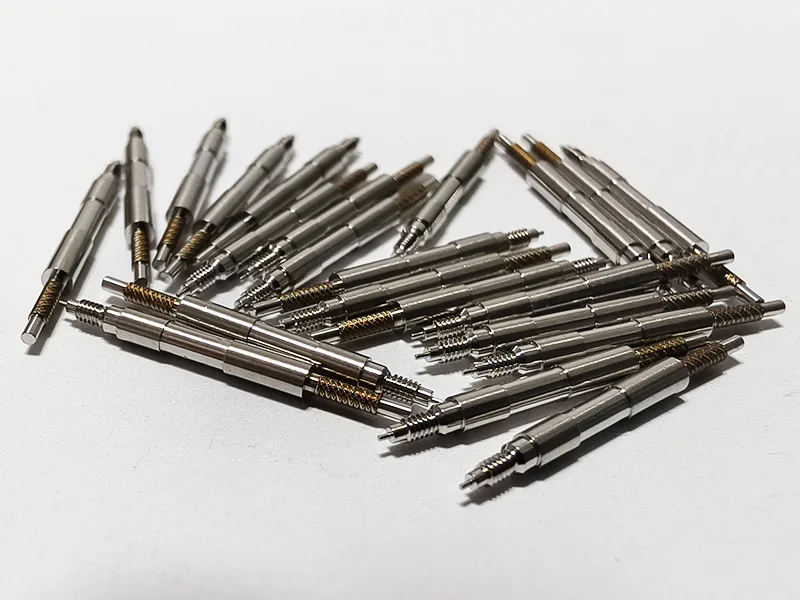

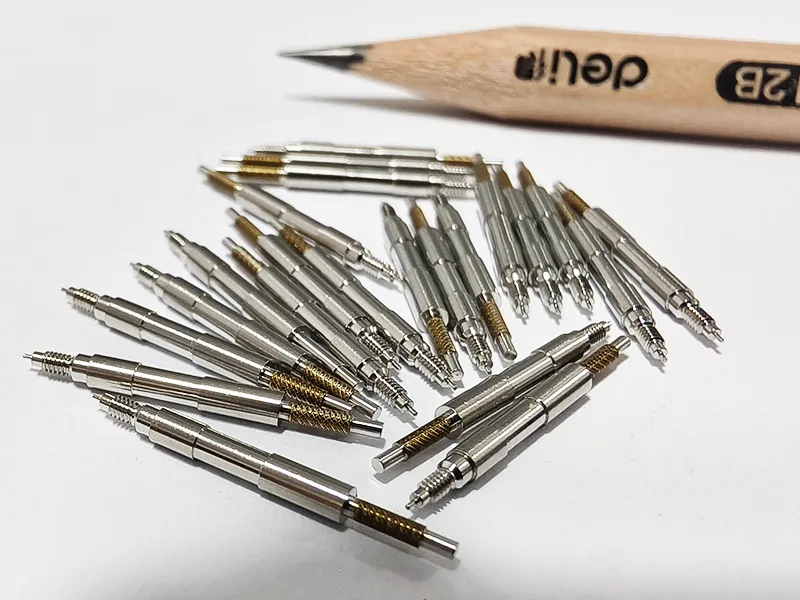

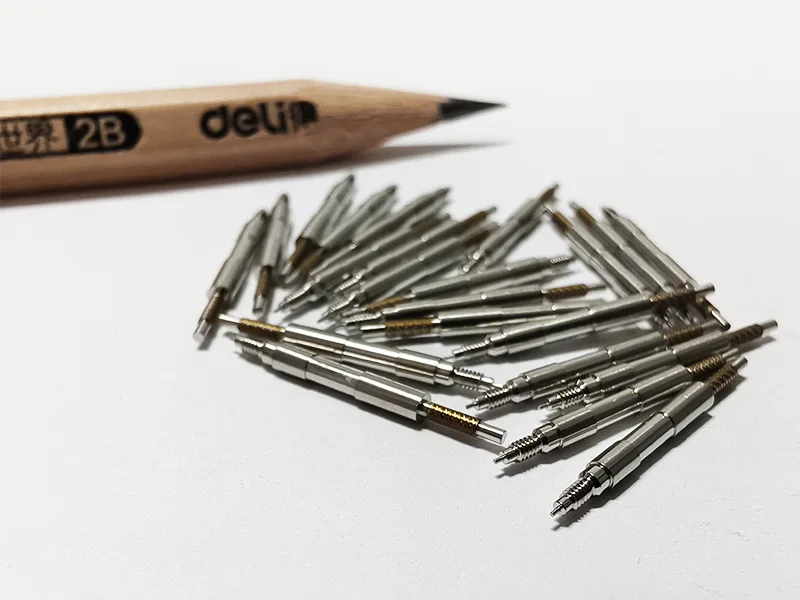

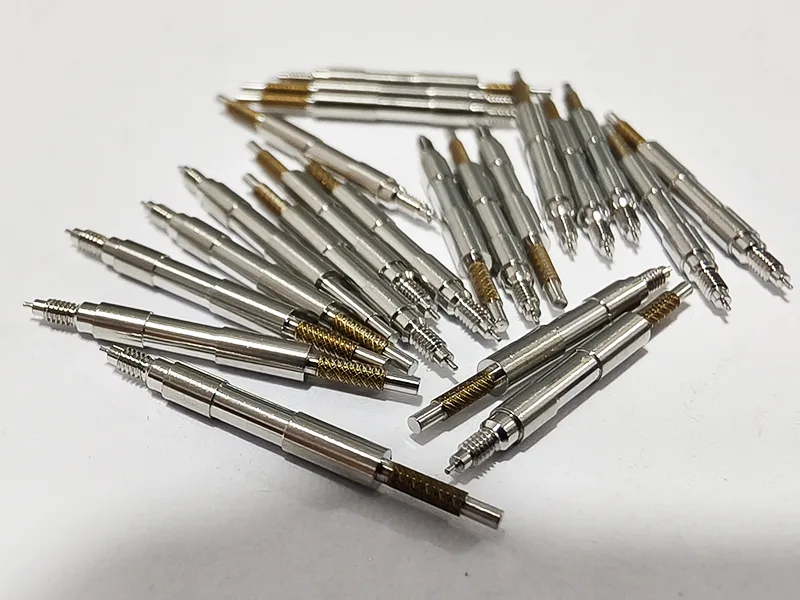

Precision Medical Screw Machining

Pakowanie i sterylizacja

Po zakończeniu precyzyjnej obróbki śrub medycznych firma Sanluo Precision zajmuje się pakowaniem i sterylizacją. Śruby pakowane są w blistry klasy medycznej, wykonane z przezroczystego tworzywa PETG, co ułatwia obserwację przedoperacyjną. Aby zapobiec uszkodzeniom spowodowanym kolizjami podczas transportu, zastosowano wewnętrzną warstwę pianki EPE lub blistrów. Opakowanie zewnętrzne wykonane jest z papieru do dializy medycznej Tyvek i plastikowych worków kompozytowych, które mogą spełniać wymagania sterylizacji EO i sterylizacji radiacyjnej. Sterylizacja EO i sterylizacja promieniami gamma, z poziomem zapewnienia sterylności SAL 10⁻⁶. Po sterylizacji przeprowadza się wykrywanie pozostałości EO na pozostałościach (pozostałości EO ≤ 10 ppm), aby zapewnić bezpieczeństwo implantów.

Dane techniczne

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	INDEX TNL32 Łączone centrum tokarsko-frezarskie w artystycznym stylu
Pozycjonowanie rdzenia	Wysoka precyzja i złożoność obróbki śrub medycznych
Prędkość wrzeciona	Maksymalnie 8000 obr./min
Średnica wewnętrzna wrzeciona	32 mm
Maksymalny przesuw osi Z	305 mm
Możliwość wielozadaniowości	Jednocześnie można obrabiać do 3 narzędzi skrawających.
Struktura maszyny	Termosymetryczna konstrukcja maszyny pomaga zachować wysoką precyzję przez długi czas.
Podstawowe zalety	Można go łatwo przełączać pomiędzy trybem pracy z przesuwną skrzynką wrzecionową a trybem pracy ze stałą skrzynką wrzecionową, zapewniając dużą elastyczność.
Typowe zastosowania	Wysokiej klasy precyzyjna obróbka śrub medycznych

Kategorie parametrów	Szczegóły parametrów
Model urządzenia	Maszyna precyzyjna Tsugami S205A (z opcjonalnym frezowaniem wysokiej częstotliwości)
Pozycjonowanie rdzenia	Specjalizuje się w precyzyjnej obróbce małych części wałów takich jak stal nierdzewna, śruby kostne ze stopu tytanu, szpilki dentystyczne itp. dla branży medycznej
Akcesoria do frezowania wysokiej częstotliwości	Opcjonalna instalacja japońskiej frezarki wysokiej częstotliwości NAKANISHI BM-320F o maksymalnej prędkości obrotowej 80 000 obr./min i dokładności skoku 1μm
Wymiary frezowania wysokiej częstotliwości	Średnica zewnętrzna 20 mm, długość 87 mm, może być bezpośrednio zainstalowana w otworze uchwytu narzędziowego Tsugami S205A do użytku
Funkcja przetwarzania	Stosowany do precyzyjnego frezowania „róży” (takiej jak sześciokąt wewnętrzny, TORX®) na powierzchni czołowej śrub kostnych ze stopu tytanu, bez konieczności tworzenia zadziorów
Podstawowe zalety	Sama maszyna Tsugami S205A nadaje się do ciągłej obróbki smukłych części wałów; po dodaniu frezarki wysokiej częstotliwości wszystkie procesy można wykonać na tej samej maszynie, aby zapewnić stałą dokładność
Typowe zastosowania	Śruby kostne ze stopu tytanu, śruby kostne, szpilki dentystyczne itp.
