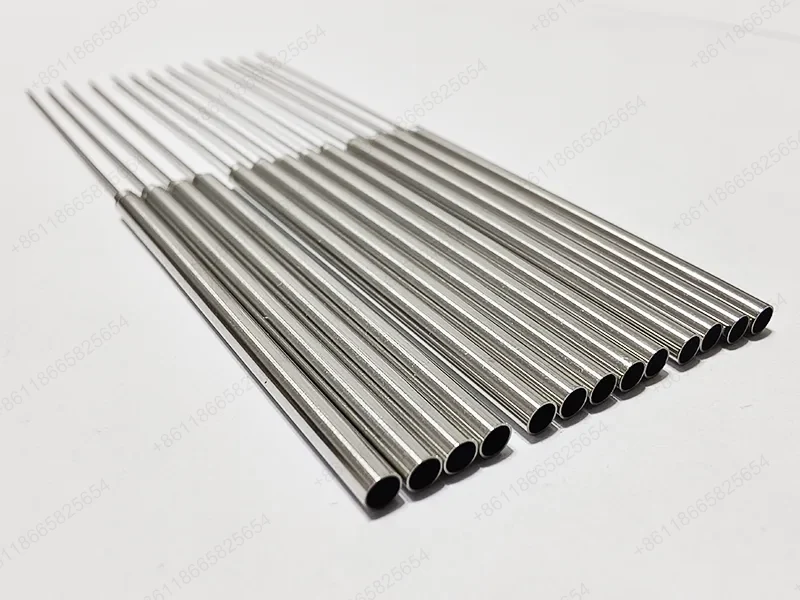

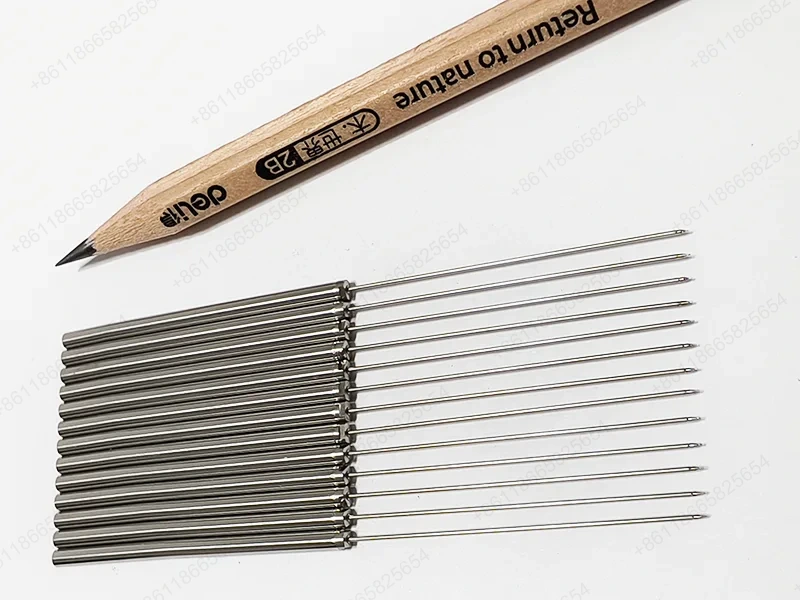

Medical Device Ultra Machining

Sanluo Precision jest wiodącym profesjonalnym producentem i dostawcą ultraobróbki urządzeń medycznych w Chinach. Zajmuje się głównie produkcją komponentów medycznych z precyzją na poziomie nanometrów i zapewnia klientom profesjonalne usługi ultra obróbki urządzeń medycznych. Opanowuje zaawansowane technologie, takie jak ultraprecyzyjne cięcie, przetwarzanie wibracji ultradźwiękowych i polerowanie przepływem magnetycznym, a także oferuje profesjonalne, dostosowane do indywidualnych potrzeb usługi ultraobróbki urządzeń medycznych do małoinwazyjnych, interwencyjnych i precyzyjnych zabiegów medycznych, wspierając dostosowywanie skomplikowanych i trudnych części.

Wyślij zapytanie

Opis produktu

Dokładność przetwarzania na poziomie nanometrów

Sanluo Precision charakteryzuje się precyzją obróbki na poziomie IT0-IT2 w ultraobróbce urządzeń medycznych. Tolerancja wymiarowa wynosi ± 0,0005 mm (0,5 μm), tolerancja kształtu i położenia wynosi ± 0,001 mm, chropowatość powierzchni wynosi Ra0,01–0,05 μm, co pozwala uzyskać powierzchnię na poziomie optycznym. Dokładność pozycjonowania ultraprecyzyjnego centrum obróbczego może osiągnąć 0,1 μm. Rozmiar ziarna ściernego szlifierki na poziomie nanometrowym wynosi W0,5, a szybkość usuwania maszyny do polerowania wiązką jonów można regulować. Środowisko przetwarzania stanowi platformę izolacyjną, która może izolować wpływ wibracji zewnętrznych. Temperatura jest kontrolowana na poziomie 20 ± 0,1 ℃, a wilgotność względna wynosi 40 ± 2% RH.

dokładność wymiarowa	OD	ID	T (C)	DP	R
jednostka: ±/mm	0.002	0.003	0.005	0.005	0.01
Dokładność geometryczna	okrągłość	współosiowość	prostota	cylindryczność	tolerancja profilu
jednostka: ±/mm	0.001	0.004	0.002	0.003	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Specjalna technologia przetwarzania

Jako profesjonalny producent ultraobróbki urządzeń medycznych, firma Sanluo Precision specjalizuje się w wykorzystaniu technologii szlifowania ELID (Online Electrolytic Shaping). Ściernica pozostaje ostra przez cały czas, umożliwiając szlifowanie na lustrze. Cięcie ultradźwiękowe wspomagane wibracjami o amplitudzie 1-5 μm i częstotliwości 20-40 kHz zmniejsza siłę skrawania o 60% i poprawia jakość powierzchni. Polerowanie przepływem magnetycznym (MRF) umożliwia polerowanie w nanoskali elementów optycznych i mikrosoczewek o chropowatości powierzchni Ra0,003 μm. Za pomocą mikroobróbki laserem femtosekundowym wytwarzane są apertury mikrometryczne (φ10 μm - 50 μm) i mikroszczeliny (szerokość 20 μm).

Pomiar nanometrowy online i ultraczyste środowisko

Sanluo Precision jest wyposażone w sprzęt detekcyjny, taki jak interferometry laserowe (o rozdzielczości 0,1 nm), interferometry światła białego (o rozdzielczości pionowej 0,01 nm) i skaningowe mikroskopy elektronowe (SEM). System pomiarowy online stale monitoruje wymiary obróbki i automatycznie kompensuje zużycie narzędzia i dryft termiczny. Istnieje ultraczysty warsztat na poziomie ISO 100, w którym liczba cząstek powietrza jest mniejsza niż 3520 cząstek na metr sześcienny (≥0,5 μm) i szybkość wymiany powietrza ≥400 razy na godzinę. Firma świadczy niestandardowe usługi ultraobróbki urządzeń medycznych w zakresie okulistycznych instrumentów chirurgicznych, mikroinstrumentów sercowo-naczyniowych i neurochirurgicznych itp.

Dane techniczne

Kategorie parametrów	Szczegóły parametrów
Model urządzenia	250UPLmp
Pozycjonowanie rdzenia	Ultraprecyzyjny system przetwarzania w nanoskali (jednopunktowe toczenie diamentowe, szlifowanie itp.)
Konfiguracja liczby osi	Może być skonfigurowana jako obrabiarka dwu-, trzy- lub czteroosiowa
Łóżko i prowadnice	Ogólnie rzecz biorąc, kompozytowe łóżko marmurowe, w pełni ograniczone szyny prowadzące statyczne ciśnienie oleju
System informacji zwrotnej	Laserowy, holograficzny, liniowy enkoder optyczny, rozdzielczość sprzężenia zwrotnego 8,4 pikometra
Główny system wrzeciona	Wrzeciono pneumatyczne pokryte porowatym grafitem o wysokiej sztywności, prędkość obrotowa 50 - 5000 obr/min; bicie osiowe wrzeciona ≤4 nm
Krytyczna dokładność	Może osiągnąć chropowatość powierzchni Sa≤2,0 nm do obróbki profili
System sterowania	Wbudowany kontroler ruchu Linux działający w czasie rzeczywistym oparty na technologii Delta Tau Power PMAC
Opcjonalne funkcje	Można dodać oś B, oś C, szybkie serwo narzędziowe (FTS) itp., aby uzyskać swobodną obróbkę powierzchni
Typowe zastosowania	elementy do ultraobróbki urządzeń medycznych itp.

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	JDGR300T Czteroosiowe, szybkie centrum obróbcze
Pozycjonowanie rdzenia	Zaprojektowane do ultraprecyzyjnego przetwarzania na poziomie mikrometrów, odpowiednie do precyzyjnych komponentów medycznych
Numeryczny system sterowania	System sterowania numerycznego JD50 opracowany niezależnie przez Jingzhu, z rozdzielczością sterowania ruchem 10 nm
Krytyczna dokładność	Stabilne osiągnięcie posuwu 0,1 μm, cięcia 1 μm i chropowatości powierzchni sięgającej poziomu nanometra
Układ wrzeciona	Standardowo wyposażone w szybkie, precyzyjne wrzeciono z napędem silnikowym Jingzhu o momencie obrotowym 21,5 Nm
System magazynowania narzędzi	Magazyn narzędzi łańcuchowych
Podstawowe zalety	Dzięki technologii pomiarów w maszynie może automatycznie wykrywać i kompensować błędy, zapewniając wydajność przetwarzania wsadowego
Typowe zastosowania	elementy urządzeń medycznych poddane ultraobróbce, podlegające rygorystycznym wymaganiom dotyczącym rozmiaru i jakości powierzchni, takie jak części narzędzi chirurgicznych i implanty ortopedyczne
