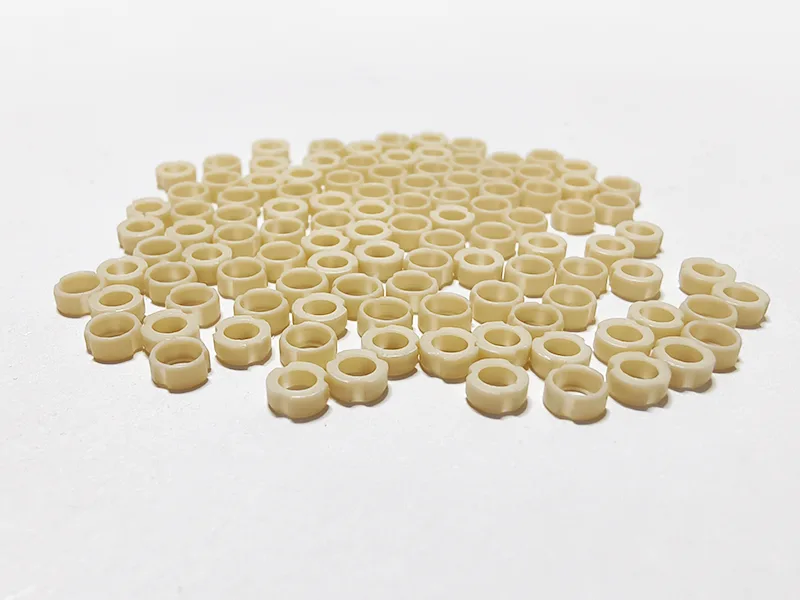

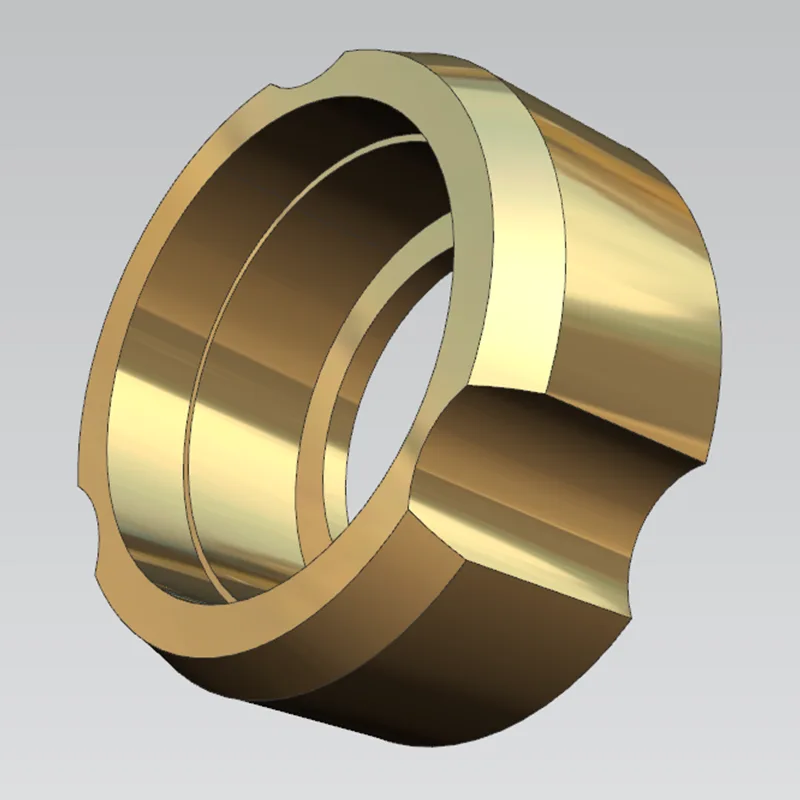

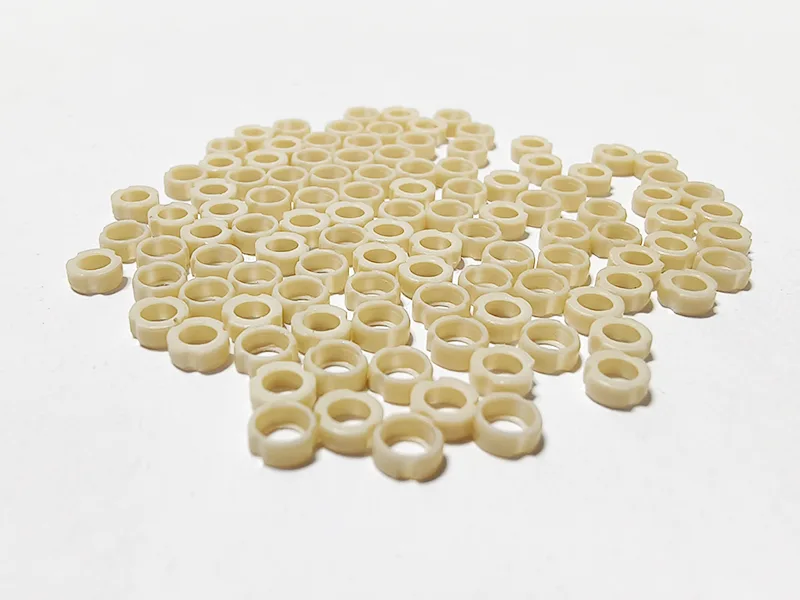

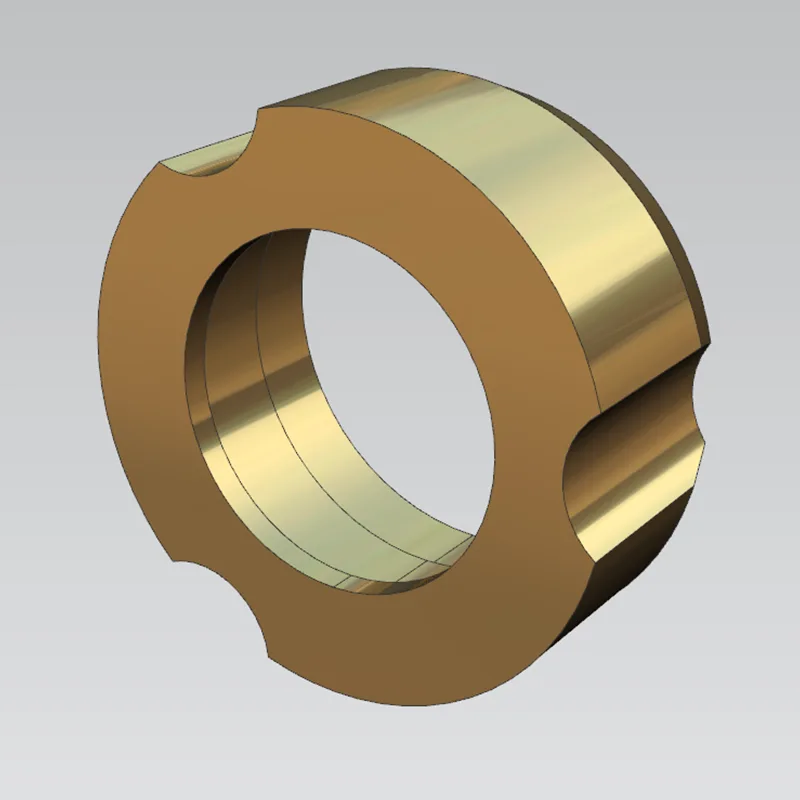

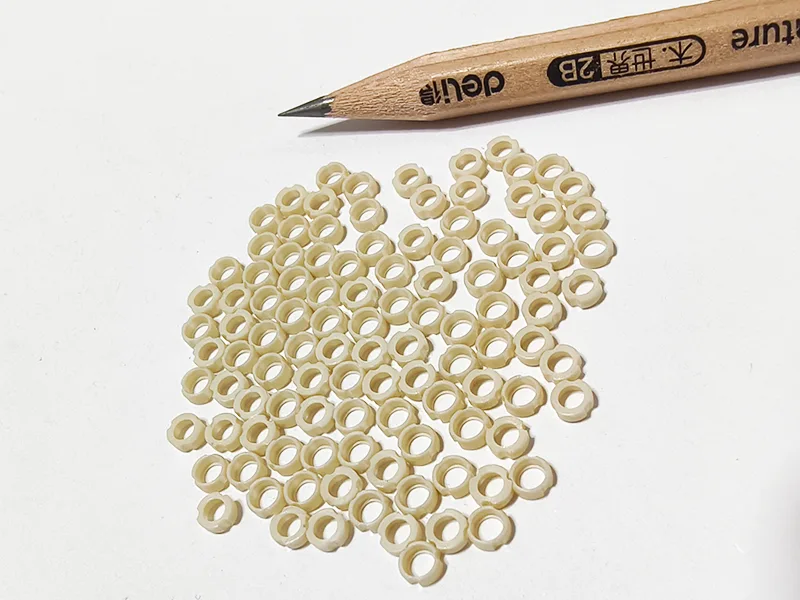

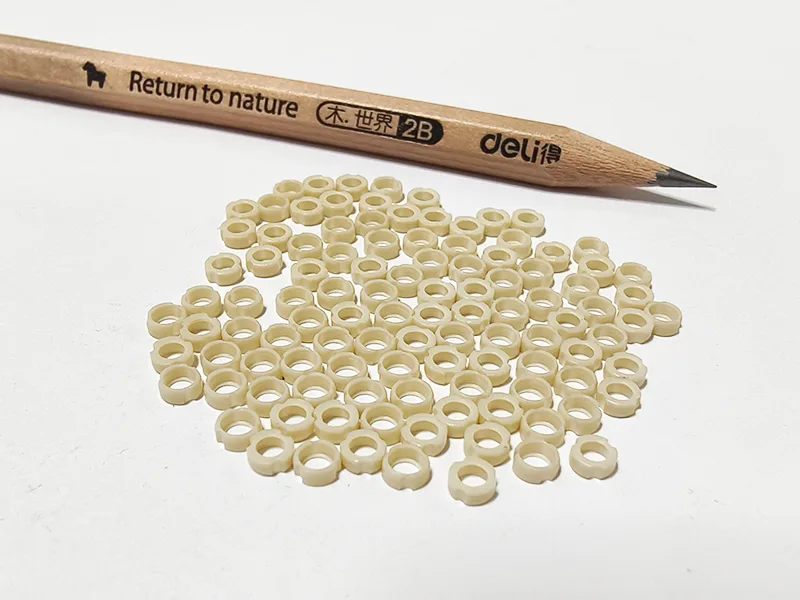

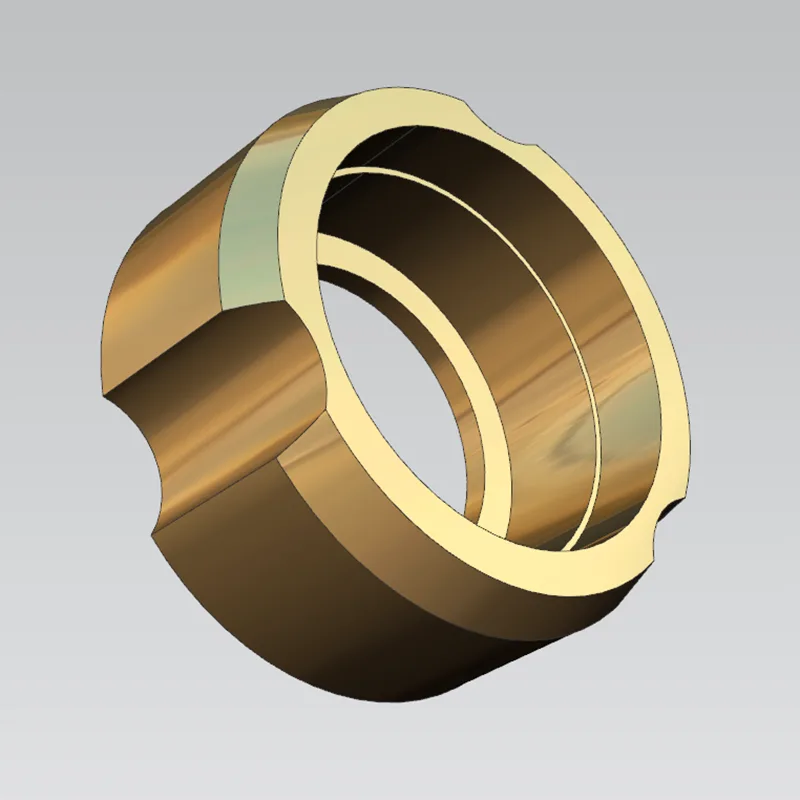

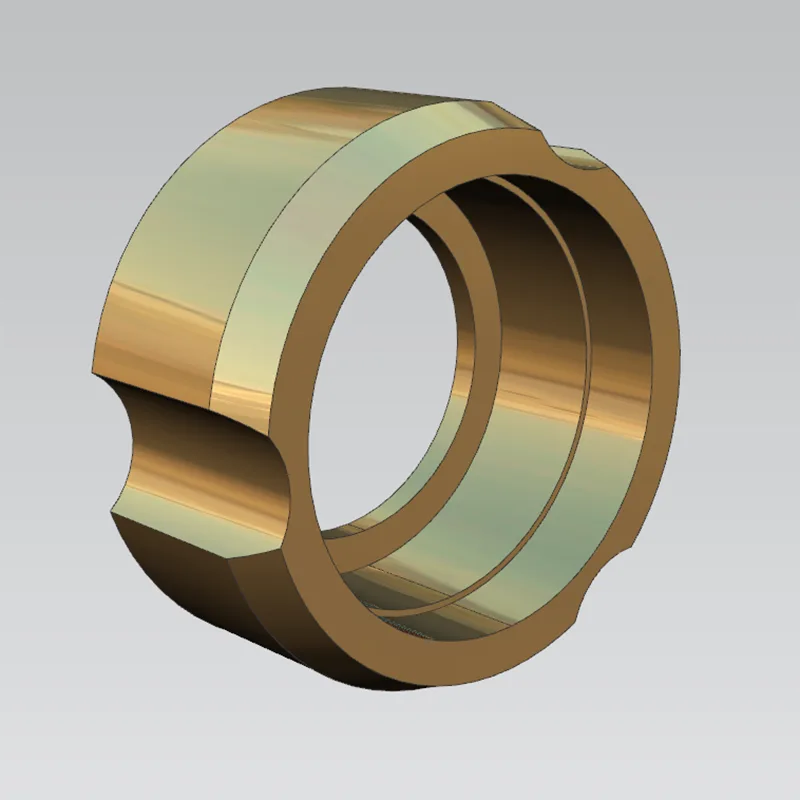

Precyzyjna obróbka medyczna CNC

Sanluo Precision jest profesjonalnym producentem i dostawcą precyzyjnej obróbki medycznej CNC w Chinach. Koncentruje się na innowacjach precyzyjnej technologii obróbki medycznej CNC, integrując zaawansowaną technologię sterowania numerycznego z rygorystycznymi standardami branży medycznej, aby świadczyć profesjonalne usługi dostosowywania dla klientów oraz wspierać dostosowywanie skomplikowanych i trudnych części. Firma jest nie tylko producentem przetwórstwa, ale także partnerem technicznym przedsiębiorstw zajmujących się urządzeniami medycznymi, świadczącym kompleksowe usługi procesowe, od opracowania produktu po masową produkcję.

Wyślij zapytanie

Opis produktu

Cyfrowy system produkcyjny

Fabryka Sanluo Precision w pełni wdrożyła cyfryzację w swoim warsztacie precyzyjnej obróbki medycznej CNC. Wykorzystuje zintegrowane projektowanie i produkcję CAD/CAM/CAE, wykorzystuje CATIA do modelowania 3D, Mastercam do generowania programów przetwarzających i ANSYS do analizy elementów skończonych. MES (Manufacturing Execution System) umożliwia kontrolę całego procesu produkcyjnego, począwszy od złożenia zamówienia, harmonogramu procesu, dystrybucji materiałów, kontroli jakości, aż po przechowywanie gotowego produktu i inne aspekty. Szybkość łączenia sprzętu w sieć wynosi 100%, z gromadzeniem w czasie rzeczywistym parametrów przetwarzania, stanu narzędzi i warunków pracy sprzętu. Ustalany jest model cyfrowego bliźniaka, a przed faktycznym przetwarzaniem przeprowadzana jest wirtualna weryfikacja. Koszt prób i błędów zmniejsza się o 50%.

Obróbka wieloosiowa

Jako producent zaawansowanej precyzyjnej obróbki medycznej CNC, firma Sanluo Precision jest wyposażona w pięcioosiowe centrum obróbcze DMG oraz połączone centrum tokarsko-frezarskie Makino. Obróbka pięcioosiowa może zakończyć obróbkę złożonych zakrzywionych powierzchni w jednym ustawieniu. Sztuczne główki kulowe stawów (promień R15-25mm, kulistość ≤ 0,01mm) i urządzenia do międzykręgowego zespolenia kręgosłupa (współpraca wielopowierzchniowa, dokładność współpracy ± 0,02mm). Połączone przetwarzanie toczenia i frezowania zakończyło procesy koła zewnętrznego, powierzchni czołowej, wiercenia, rowkowania i gwintowania, zwiększając wydajność przetwarzania o 60% i zapewniając dokładność pozycjonowania każdej powierzchni. Tokarka centrująca obrabia instrumenty o smukłym wale (L/D ≥ 20) o prostoliniowości ≤ 0,02 mm/100 mm.

Ciągłe doskonalenie procesów

Firma Sanluo Precision posiada mechanizm ciągłego doskonalenia precyzyjnej obróbki medycznej CNC. Stosując metodę zarządzania Six Sigma (6σ), wskaźnik defektów wynosi ≤ 3,4 ppm. Wykorzystanie projektu eksperymentalnego (DOE) do optymalizacji parametrów skrawania w celu poprawy wydajności przetwarzania i stabilności jakości przetwarzania. Regularnie przeprowadzaj testy trwałości narzędzi, testy siły skrawania i analizę integralności powierzchni oraz twórz bazę danych procesów. Zespół inżynierów uczestniczy w opracowywaniu nowych produktów dla klientów, przedstawia sugestie DFM i poprawia możliwości produkcyjne produktów. Bezpośrednio lub pośrednio świadczyła dostosowane do potrzeb klienta usługi precyzyjnej obróbki medycznej CNC dla wysokiej klasy sprzętu medycznego, takiego jak roboty chirurgiczne Da Vinci, medyczna tomografia komputerowa GE i sondy ultradźwiękowe Philips.

Dokładność stacji roboczej

dokładność wymiarowa	OD	ID	T (C)	DP	DA
jednostka: ±/mm	0.002	0.003	0.005	0.005	0.0001
Dokładność geometryczna	okrągłość	współosiowość	prostota	cylindryczność	bicie okrężne
jednostka: ±/mm	0.001	0.004	0.002	0.003	0.005
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Parametry techniczne sprzętu

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	Centrum obróbcze kombinowane NTX 500 do toczenia i frezowania
Pozycjonowanie rdzenia	Poziome/pionowe, 3-osiowe wielofunkcyjne centrum obróbcze, zwarta konstrukcja, odpowiednie dla przemysłu medycznego i innych
Podróż (X/Y/Z)	Oś X: 375 mm, oś Y: 150 mm, oś Z: 610 mm
Prędkość wrzeciona	Opcjonalne prędkości: 8 000 / 12 000 / 30 000 / 42 000 obr./min
Wydajność przetwarzania	Maksymalna średnica obrabianego przedmiotu: ø350 mm, Maksymalna średnica pręta: ø65 mm
Pojemność magazynu narzędzi	Standardowy 38-bitowy, opcjonalnie 76-bitowy lub 114-bitowy
Podstawowe zalety	Może wykonać obróbkę 6 powierzchni w jednym ustawieniu, skok osi Y wieży tnącej sięga 60 mm
Typowe zastosowania	Nadaje się do wydajnej obróbki skomplikowanych części w precyzyjnej obróbce medycznej CNC, półprzewodnikach, formach i innych gałęziach przemysłu

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	Tokarka automatyczna TORNOS Swiss GT26
Pozycjonowanie rdzenia	Wydajna i wielkoskalowa produkcja małych części wałów, takich jak śruby medyczne
Maksymalna średnica obróbki	25,4 mm (wstępnie przycięty pręt)
Maksymalna prędkość wrzeciona	Brak informacji (wzmianka, że wysoka prędkość obrotowa może zapewnić wysoki moment obrotowy)
Pojemność narzędzia	Można zainstalować do 40 narzędzi (w tym 16 elektronarzędzi)
Konfiguracja liczby osi	Dostępne są dwa modele: 5-osiowy i 6-osiowy
Tryb jazdy	Obsługuje tryb tulejowy (do obróbki długich prętów) i tryb bez rękawa (do obróbki krótkich przedmiotów, co pozwala zaoszczędzić materiał)
Podstawowe zalety	Oś Y zwiększa możliwości obróbki w osi tylnej, umożliwiając jednorazowe mocowanie w przypadku obróbki złożonej, takiej jak toczenie, frezowanie i wiercenie, redukując potrzebę dodatkowego mocowania
Typowe zastosowania	Śruby medyczne, śruby dentystyczne, części elektroniczne i mikromechaniczne
