Precyzyjne części do obróbki CNC

Sanluo Precision jest profesjonalnym producentem i dostawcą precyzyjnych części do obróbki CNC w Chinach. Firma posiada możliwości w zakresie toczenia, frezowania, szlifowania, cięcia drutu itp. i koncentruje się na dostosowywaniu skomplikowanych części konstrukcyjnych. Nasza dokładna obróbka charakteryzuje się poziomem precyzji od IT1 do IT5, z tolerancjami kształtu i położenia w zakresie ± 0,002 - 0,005 mm. Zapewniamy klientom kompleksową, zindywidualizowaną usługę precyzyjnej obróbki części CNC, od optymalizacji projektu po produkcję seryjną, wspierając dostosowywanie skomplikowanych i trudnych części.

Wyślij zapytanie

Opis produktu

Zalety technologii obróbki wieloosiowej

Jako wiodąca fabryka precyzyjnych części do obróbki CNC w Chinach, wyposażona w DMG DMU65, MAZAK VARIAXIS i inne importowane pięcioosiowe centra obróbcze, może wykonywać obróbkę wielopowierzchniową w jednym mocowaniu i skutecznie redukować powtarzające się błędy pozycjonowania. 5-osiowy zakres kąta obrotu Oś A ±120°, oś C 360° ciągły obrót, minimalna dokładność indeksowania 0,001°, szczególnie odpowiednia do obróbki ostrzy lotniczych, medycznych implantów ortopedycznych, złożonych wnęk formy i innych części zakrzywione o specjalnym kształcie. Czteroosiowe centrum obróbcze jest wyposażone w precyzyjny stół obrotowy, który może skutecznie zakończyć obróbkę części obrotowych, takich jak koła zębate, krzywki, kołnierze itp. Trójosiowe + wspomagane urządzenia do toczenia i frezowania rewolwerowego, jednorazowe zakończenie toczenia, frezowania, wiercenia, gwintowania i innych procesów części wałów, dzięki czemu wydajność przetwarzania wzrosła o ponad 40%. Szeroko stosowane w sprzęcie automatyki, robotach przemysłowych, precyzyjnych instrumentach, sprzęcie komunikacyjnym, nowej energii i innych zaawansowanych dziedzinach.

Dokładność stacji roboczej

Dokładność wymiarowa	L (X)	W (T)	H (Z)	CII	SW
jednostka: ±/mm	0.002	0.002	0.001	0.002	0.002
Dokładność geometryczna	płaskość	równoległość	prostopadłość	chropowatość	symetria
jednostka: ±/mm	0.002	0.002	0.002	Ra0,4	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Skonfigurowane przyrządy testujące i narzędzia pomiarowe obejmują: CMM (współrzędnościowa maszyna pomiarowa), analizator obrazu, projektor, laserowy miernik średnicy, interferometr laserowy, miernik chropowatości, miernik okrągłości, mikroskop narzędziowy, mikroskop stereoskopowy, mikrometr, sprawdzian do gwintów, suwmiarka z noniuszem, skala mikrometryczna, dziesięciotysięczna mikrometr, wysokościomierz elektroniczny, suwmiarka, płytki wzorcowe, twardościomierz, sprawdzian do gwintów.

Gwarancja masowej produkcji i serwisu

Sanluo Precision wdraża odchudzone zarządzanie produkcją. Cały proces precyzyjnej obróbki części CNC, od przeglądu zamówienia, planowania procesu, harmonogramu produkcji, kontroli jakości po dostawę, jest kontrolowany cyfrowo. W zakładzie przetwórczym zainstalowany jest automatyczny system logistyczny AGV, który automatycznie transportuje detale pomiędzy różnymi procesami. Scentralizowany system wstępnej regulacji narzędzi może z wyprzedzeniem zakończyć ładowanie i wyrównywanie narzędzi, skracając czas zmiany produkcji do mniej niż 15 minut. Zautomatyzowany magazyn pionowy może poprawić efektywność przechowywania surowców i tempo rotacji gotowych produktów, a wskaźnik rotacji zapasów wzrósł o 30% w porównaniu z poprzednimi. Profesjonalna firma świadcząca usługi frezowania CNC, gwarantująca jakość precyzyjnych części do obróbki CNC, zapewnia zindywidualizowaną obróbkę dla ponad 3000 klientów na całym świecie. Czas dostawy wynosi od trzech do piętnastu dni, a terminowość realizacji przekracza 98%.

Parametry techniczne sprzętu

Kategorie parametrów	Szczegóły parametrów
Rozmiar stołu roboczego	850 x 500 mm
Podróż (X/Y/Z)	650 x 500 x 450 mm
Układ wrzeciona	Standardowo wyposażone w elektryczne wrzeciono HSK-A63 o prędkości obrotowej 20 000 obr./min, wyposażone w chłodzenie rdzenia wału i technologię wewnętrznego smarowania łożysk
Krytyczna dokładność	Dokładność pozycjonowania: ± 0,0015 mm Dokładność pozycjonowania powtarzalności: ± 0,001 mm
Pojemność przechowywania narzędzi	30 jednostek
Numeryczny system sterowania	Kontroler Muye Expert 6, wyposażony w Super Geometric Intelligence Control (SGI.5), może skrócić cykl przetwarzania skomplikowanych modeli
Podstawowe zalety	Struktura o wysokiej sztywności, dobra stabilność termiczna; specjalnie zoptymalizowane do obróbki na twardo i obróbki skomplikowanych geometrii
Typowe zastosowania	precyzyjne części do obróbki CNC

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	JDGR300T Czteroosiowe, szybkie centrum obróbcze
Pozycjonowanie rdzenia	Do mikronowej bardzo precyzyjnej obróbki, odpowiedni do precyzyjnych części medycznych
Numeryczny system sterowania	System CNC JD50 opracowany niezależnie przez Jingdiao, rozdzielczość sterowania ruchem do 10 nm
Kluczowa dokładność	Stabilny posuw 0,1 μm, cięcie 1 μm, chropowatość powierzchni do poziomu nanometrów
Układ wrzeciona	Standardowe, precyzyjne wrzeciono elektryczne o dużej prędkości i momencie obrotowym do 21,5 Nm
System magazynowania narzędzi	magazyn narzędzi łańcuchowych
Podstawowe zalety	Dzięki technologii pomiarów na maszynie może automatycznie wykrywać i kompensować błędy, aby zapewnić wydajność przetwarzania wsadowego

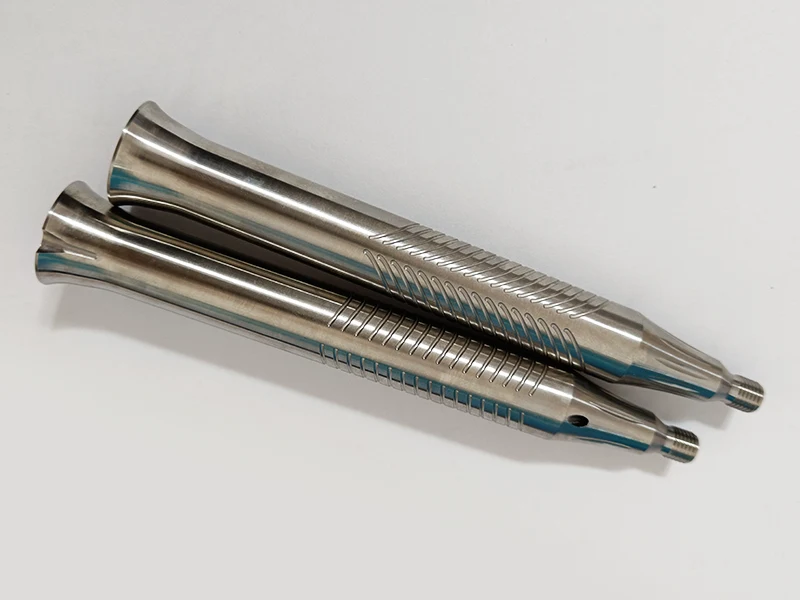

Typowe zastosowania	Precyzyjne części do obróbki CNC z rygorystycznymi wymaganiami dotyczącymi rozmiaru i jakości powierzchni części narzędzi chirurgicznych, implantów ortopedycznych itp.
