Część do obróbki precyzyjnej

Sanluo Precision to profesjonalny producent i dostawca precyzyjnych części do obróbki w Chinach, oferujący możliwości obróbki różnych typów, od prostych tulei wałów po złożone części o specjalnych kształtach. Stopień precyzji dokładnej obróbki waha się od IT2 do IT7, z tolerancją wymiarową ± 0,001 mm ~ ± 0,01 mm, tolerancją geometryczną ± 0,003 mm ~ ± 0,008 mm i chropowatością powierzchni Ra 0,1 ~ 1,6 μm, co może spełnić wymagania dotyczące precyzyjnych części maszyn i urządzeń, produktów elektronicznych, komponentów półprzewodnikowych, przyrządów i mierników oraz innych gałęzi przemysłu. Świadczymy spersonalizowane usługi precyzyjnej obróbki części dla przedsiębiorstw na całym świecie i wspieramy dostosowywanie skomplikowanych i trudnych części.

Wyślij zapytanie

Opis produktu

Zakres rodzajów obróbki

Rodzaje części do precyzyjnej obróbki w zakładzie przetwórczym Sanluo Precision obejmują:

① Części wału (oś optyczna, wał schodkowy, wał wielowypustowy, wał mimośrodowy, wał korbowy) o długości 5 mm ~ 1500 mm i średnicy Φ1 mm ~ Φ300 mm;

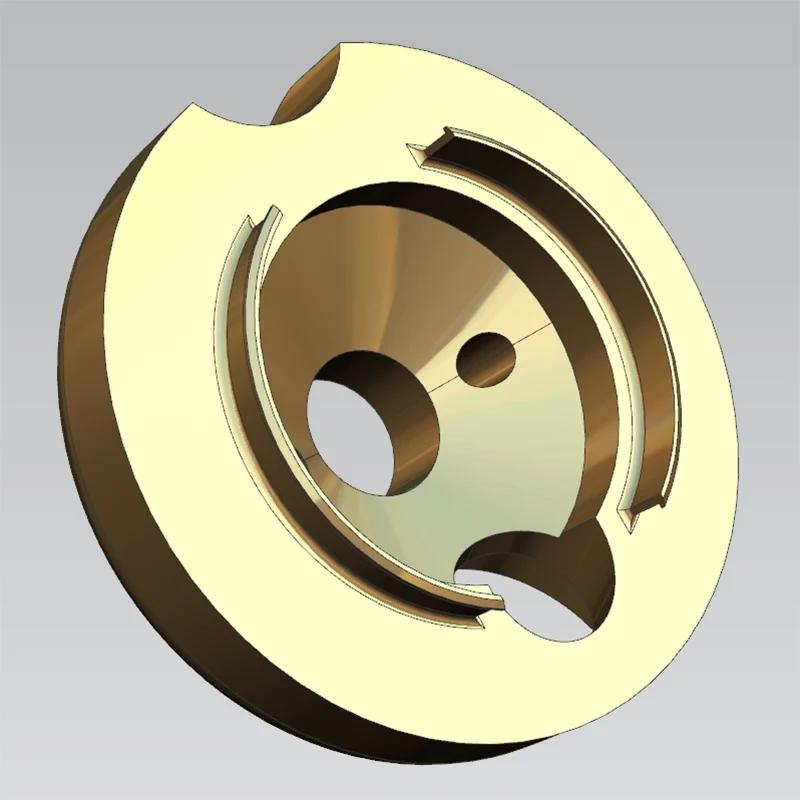

② Części tarcz i tulei (kołnierz, koło zębate, koło pasowe, tuleja wału, tuleja) o średnicy zewnętrznej Φ10mm ~ Φ500mm;

③ Części skrzyniowe (skorupa, siedzisko, wspornik, łącznik) o maksymalnych wymiarach obróbki 1200mm×800mm×600mm;

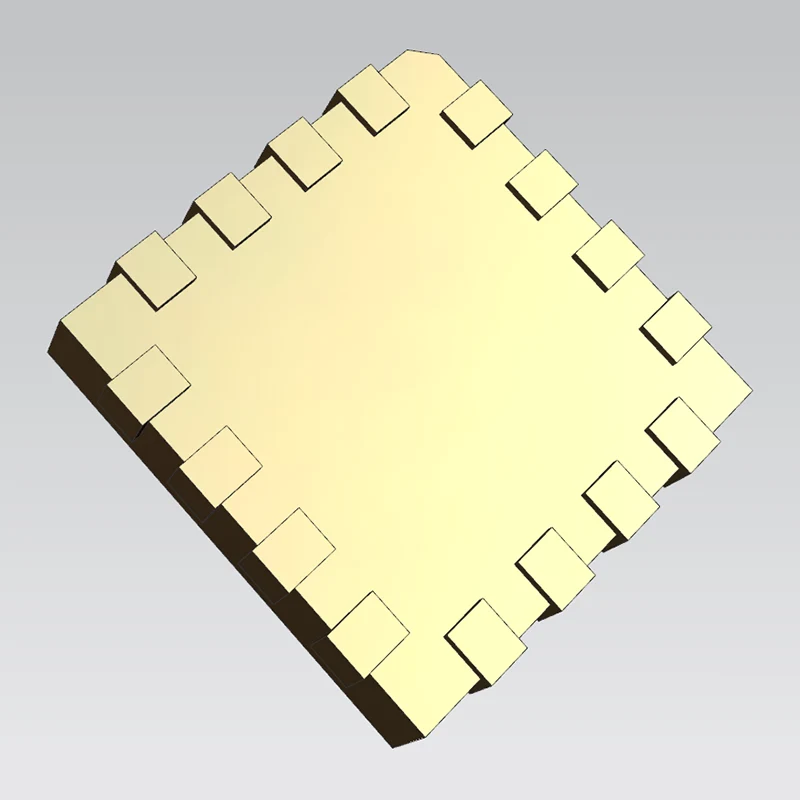

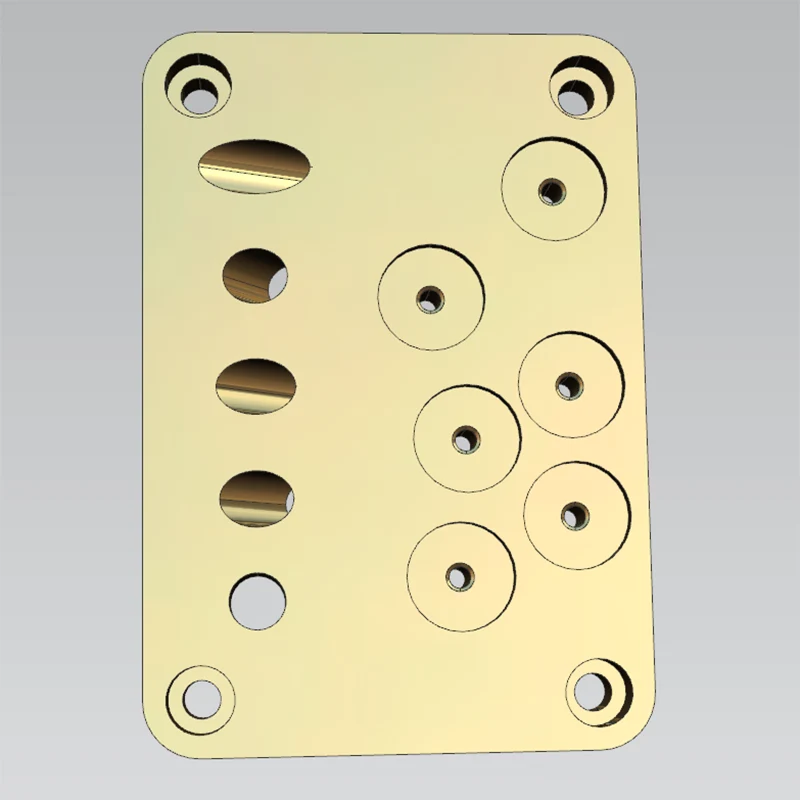

④ Części płytowe (panel, płyta podstawy, płyta działowa, płyta mocująca) o grubości 0,5 mm ~ 100 mm;

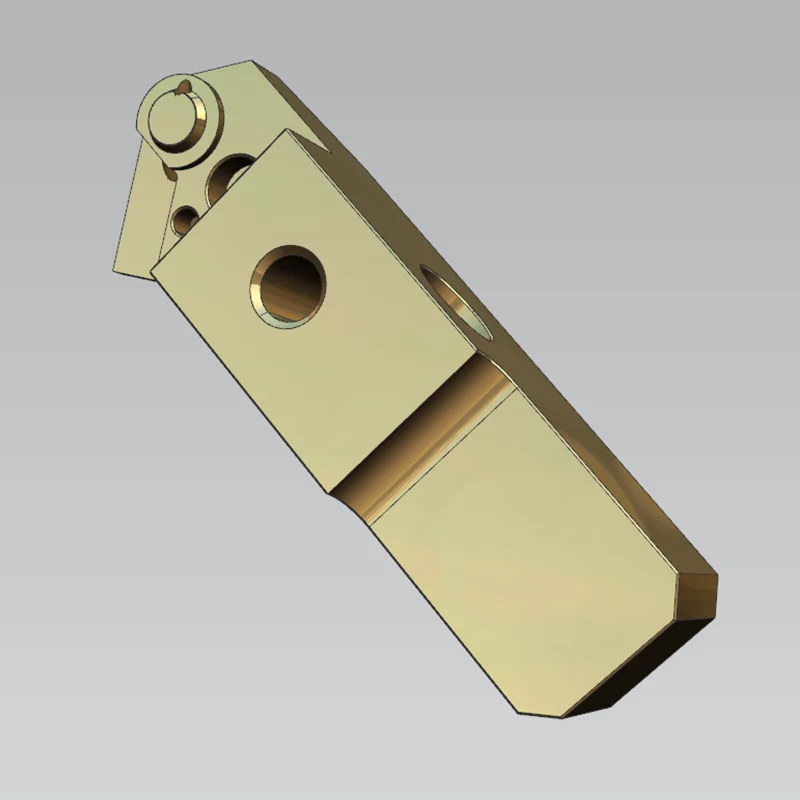

⑤ Części o specjalnym kształcie (ramię nośne, wahacz, widelec, korbowód) o skomplikowanych zakrzywionych powierzchniach i cienkościennych konstrukcjach.

Dokładność stacji roboczej

Dokładność wymiarowa	L (X)	W (T)	H (Z)	CII	SW
jednostka: ±/mm	0.002	0.002	0.001	0.002	0.002
Dokładność geometryczna	płaskość	równoległość	prostopadłość	chropowatość	symetria
jednostka: ±/mm	0.002	0.002	0.002	Ra0,1	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Skonfigurowane przyrządy testujące i narzędzia pomiarowe obejmują: CMM (współrzędnościowa maszyna pomiarowa), przyrząd do pomiaru obrazu, projektor, laserowy miernik średnicy, interferometr laserowy, miernik chropowatości, miernik okrągłości, mikroskop narzędziowy, mikroskop stereoskopowy, mikrometr, sprawdzian pinowy, mikrometryczny czujnik zegarowy, ultraprecyzyjny mikrometr, elektroniczny wysokościomierz, suwmiarka, płytka wzorcowa, tester twardości, miernik gwintu.

Zapewnienie jakości

W przypadku części do obróbki precyzyjnej wdrożono rygorystyczny system trzech kontroli, a mianowicie samokontrolę przeprowadzaną przez operatorów, inspekcję patrolową przeprowadzaną przez pełnoetatowych inspektorów oraz kontrolę końcową przeprowadzaną przez dział jakości. Wyposażony we współrzędnościową maszynę pomiarową, projektor, mikrometr, suwmiarkę z noniuszem, wysokościomierz, miernik chropowatości, tester twardości i inny sprzęt testujący, CMK kluczowych wymiarów wynosi ≥1,67. Narzędzia jakości, takie jak APQP (zaawansowane planowanie jakości produktu), FMEA (analiza trybów i skutków awarii), MSA (analiza systemu pomiarowego), SPC (statystyczna kontrola procesu) i PPAP (proces zatwierdzania części produkcyjnych) są stosowane w celu zapewnienia stabilności jakości części. Pełne śledzenie jakości procesu, od identyfikacji pierwszego artykułu → produkcji próbnej małych partii → produkcji masowej. Sanluo Precision świadczy dostosowane do indywidualnych potrzeb usługi obróbki precyzyjnej klientom z branży sprzętu automatyki, robotyki, elektroniki 3C, półprzewodników, medycyny, optyki i innych branż, przy wskaźniku zadowolenia klientów przekraczającym 95%.

Parametry techniczne sprzętu

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	MILL P 500 VHP (bardzo wysoka precyzja)
Pozycjonowanie rdzenia	Mikroobróbka i wykończenie powierzchni na poziomie lustrzanym
Układ wrzeciona	Wyposażony w wrzeciono Step-Tec 42 000 obr/min, interfejs HSK-E40 o dużej sztywności
Cechy konstrukcyjne	Symetryczna konstrukcja o wysokiej stabilności termicznej i łoże z polimerobetonu, skutecznie tłumiące dryft termiczny i deformacje strukturalne
Kluczowa dokładność	Stabilność obróbki i dokładność powtarzalności ±2µm
System CNC	Może być wyposażony w system Heidenhain TNC 640 lub Siemens Sinumerik
Podstawowa zaleta	Osiąga doskonałą jakość powierzchni podczas cięcia z dużą prędkością i niskimi wibracjami, a części demonstracyjne osiągają efekt lustrzany
Typowe zastosowanie	Część medyczna, półprzewodnikowa, precyzyjna obróbka optyczna itp.

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	HSM700
Marka	Mikron (Szwajcaria)
Pozycjonowanie rdzenia	Szybkoobrotowe centrum obróbcze, dostarczające rozwiązania dla małych precyzyjnych komponentów pojazdów nowych źródeł energii
Numer osi	/
Wydajność ruchu	Prędkość szybkiego przesuwu w 3 osiach ruchu 40m/min
Konstrukcja łóżka	Łóżko z granitu polimerowego zapewniające stabilność termiczną i redukcję drgań
System CNC	Wyposażony w system Heidenhain iTNC530 zapewniający spójność obróbki
Typowe zastosowanie	Obudowa czujnika, złącze silnika i inne części do precyzyjnej obróbki
