MikroEDM

Sanluo Precision jest profesjonalnym producentem i dostawcą mikro EDM w Chinach, posiadającym 15 lat zgromadzonego doświadczenia w zakresie technologii mikroobróbki, zapewniając klientom usługi ultraprecyzyjnej obróbki mikro EDM na poziomie mikronów. Oferuje profesjonalne, dostosowane do indywidualnych potrzeb usługi precyzyjnej mikroobróbki dla dziedzin precyzyjnych form, przemysłu lotniczego, wyrobów medycznych, systemów mikroelektromechanicznych (MEMS) oraz wspiera dostosowywanie skomplikowanych i trudnych części. Realizuje ultraprecyzyjne przetwarzanie, aby spełnić rygorystyczne wymagania różnych gałęzi przemysłu w zakresie mikro EDM.

Wyślij zapytanie

Opis produktu

Możliwość mikroobróbki

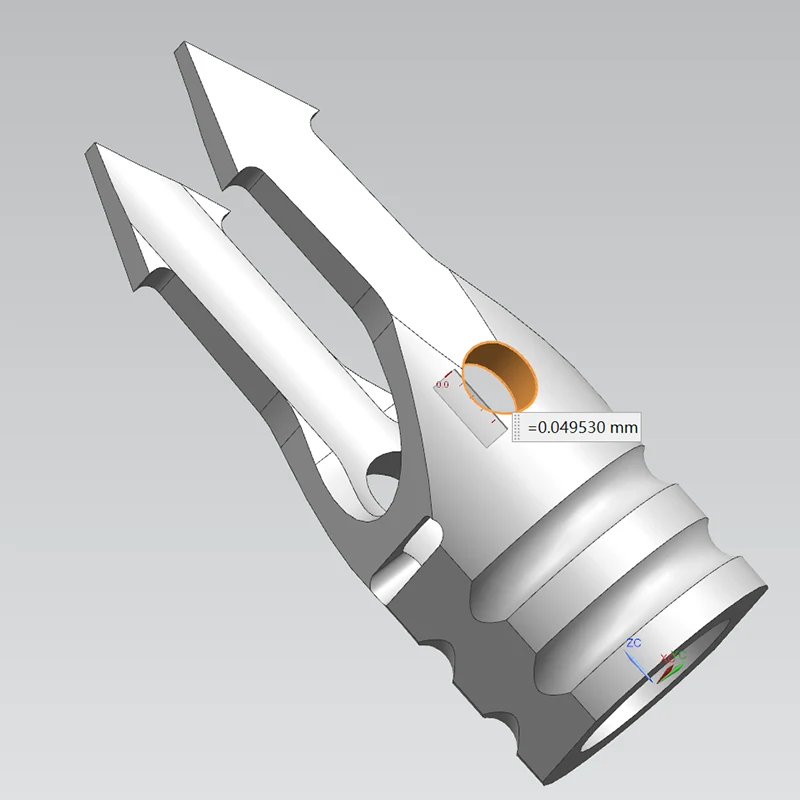

Zakład przetwórczy Sanluo Precision znajduje się w czołówce branży pod względem poziomu mikroobróbki. Obróbka mikrootworów: minimalna średnica otworu wynosi φ0,02 mm, stosunek głębokości do średnicy ≥50:1, dokładność położenia otworu ±2 μm, okrągłość ≤0,005 mm. Obróbka mikrowałków: minimalna średnica wynosi φ0,01 mm, stosunek długości do średnicy ≥20:1, cylindryczność ≤0,003 mm, chropowatość powierzchni Ra ≤0,4 μm. Obróbka mikrownęk: minimalny rozmiar elementu to 0,05 mm, głębokość wnęki ≤10 mm, chropowatość powierzchni Ra0,2-0,8 μm. Obróbka mikrorowków: szerokość rowka od 0,1 mm do 0,5 mm, stosunek głębokości do szerokości ≥10:1, pionowość ścianki bocznej większa niż 85 stopni. Sprzęt wyposażony jest w bardzo precyzyjną maszynę mikro EDM z dokładnością pozycjonowania 0,5μm i biciem wrzeciona mniejszym niż 0,001mm. Normy kontroli temperatury i wilgotności w warsztacie o stałej temperaturze wynoszą odpowiednio 20 ℃ ± 0,2 i 50% RH ± 3.

Dokładność stacji Micro EDM

Dokładność wymiarowa	OD	ID	DP	SW	CII
jednostka: ±/mm	0.001	0.001	0.001	0.001	0.001
Dokładność geometryczna	Okrągłość	Współosiowość	Cylindryczność	Symetria	Koncentryczność
jednostka: ±/mm	0.001	0.002	0.003	0.002	0.002
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Produkcja mikroelektrod

Sanluo Precision posiada zaawansowaną technologię wytwarzania mikroelektrod i jest profesjonalnym producentem mikroelektrody. Materiały elektrod obejmują drut wolframowy, miedź wolframową, miedź czerwoną o średnicy φ0,02 - 0,5 mm. Produkcja elektrod firmy: Szlifowanie drutem WEDG EDM służy do obróbki elektrod mikrowałkowych z dokładnością średnicy ± 0,002 mm i powierzchnią Ra0,2 μm. Elektroda blokowa: do wytwarzania elektrod mikroformujących stosuje się mikrofrezowanie lub EDM. Strata elektrody wolframowej <0,1%, strata elektrody wolframowo-miedzianej <0,3%, strata elektrody czerwonej miedzi <1%, kompensacja elektrody zapewniająca dokładność. Żywotność elektrody: pojedyncza elektroda może obrobić od 50 do 200 mikrootworów z dobrą powtarzalnością. Sanluo Precision świadczy niestandardowe usługi mikroobróbki dla Huawei, BYD, Murata Manufacturing i innych firm, przetwarzając 100 000 mikroczęści rocznie z wyjątkowo stabilną dokładnością i bardzo niezawodną jakością.

Parametry techniczne sprzętu Micro EDM

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	SX-100HPM
Pozycjonowanie rdzenia	Precyzyjne frezowanie 3D micro EDM, obróbka mikrowgnieceń
Liczba osi i skok	Skok osi X/Y/Z/Z2: 250x150x150x150 mm
Kluczowa dokładność	Dokładność pozycjonowania ±2μm, rozdzielczość 0,1μm
Możliwość mikroobróbki	Możliwość obróbki najmniejszych mikrootworów Φ0,01 mm (10 μm).
Szybkość posuwu wrzeciona	Maksymalna oś Z 650 mm/min; maksymalna oś X/Y 800 mm/min
Podstawowe zalety	Wyposażony w funkcję przygotowania mikroelektrod on-line i pomiar laserowy; może być używana jako frezarka CNC micro EDM
Typowe zastosowania	Precyzyjne części mikro EDM itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	FO350SP
Pozycjonowanie rdzenia	Precyzyjna obróbka form o wysokiej jakości powierzchni i wysokiej wydajności
Liczba osi i skok	3-osiowy. Skok osi X/Y/Z: 350×250×300 mm
Wydajność ruchu	Prędkość ruchu osi Z 7,5 m/min, przyspieszenie 5 m/s²
Kluczowa dokładność	Wyposażony w linijkę liniową o rozdzielczości 50 nm; chropowatość powierzchni obróbki wielkopowierzchniowej Ra <0,3 μm, lokalne polerowanie może osiągnąć Ra <0,1 μm
Podstawowa technologia i zalety	Moduł zerowej straty iQ znacznie zmniejsza straty elektrody; Dynamiczna kontrola procesu (DPC) optymalizuje parametry w czasie rzeczywistym; Algorytm ruchu orbitalnego Trans-Expert poprawia wykończenie krawędzi
Typowe zastosowania	Formy złączy mikroelektronicznych (uzyskujące efekt lustra w wąskich rowkach o głębokości 0,2 mm), formy obudów urządzeń medycznych i inne mikro EDM
