Miniaturowa obróbka

Sanluo Precision jest wiodącym producentem i dostawcą miniaturowej obróbki skrawaniem w Chinach, koncentrującym się na technologiach produkcji precyzyjnej, takich jak obróbka mikromechaniczna, mikroobróbka elektroerozyjna i mikroobróbka laserowa. Firma świadczy profesjonalne, dostosowane do potrzeb usługi obróbki mikro EDM dla komunikacji elektronicznej, instrumentów precyzyjnych, wyrobów medycznych, przemysłu lotniczego i innych gałęzi przemysłu, a także wspiera dostosowywanie skomplikowanych i trudnych części. Realizuje kompleksową produkcję całego procesu, od mikroczęści po mikromontaże, spełniając rygorystyczne standardy różnych dziedzin w zakresie obróbki miniaturowej.

Wyślij zapytanie

Opis produktu

Zróżnicowane techniki przetwarzania

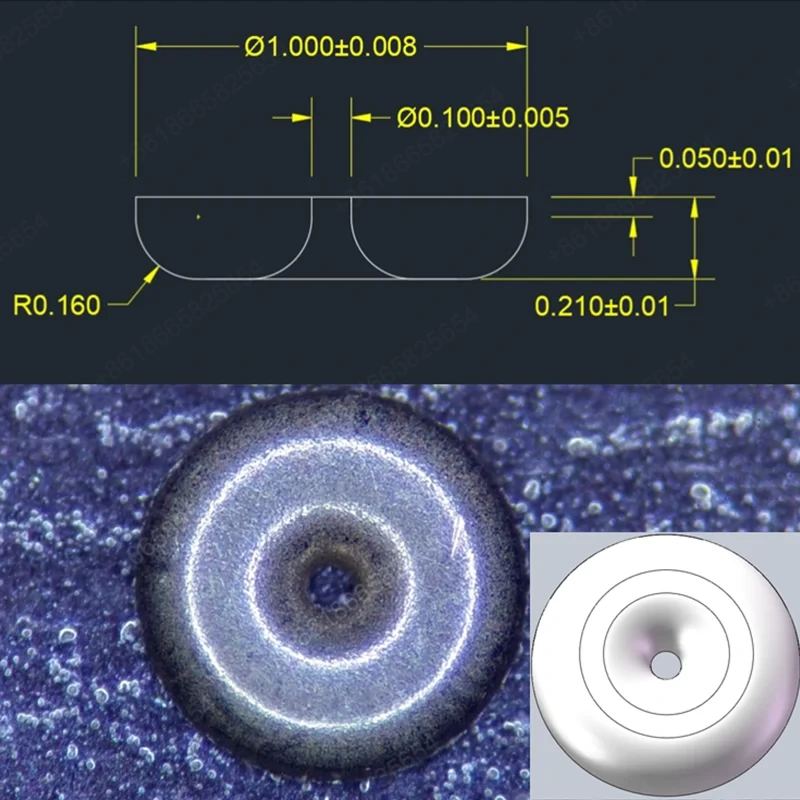

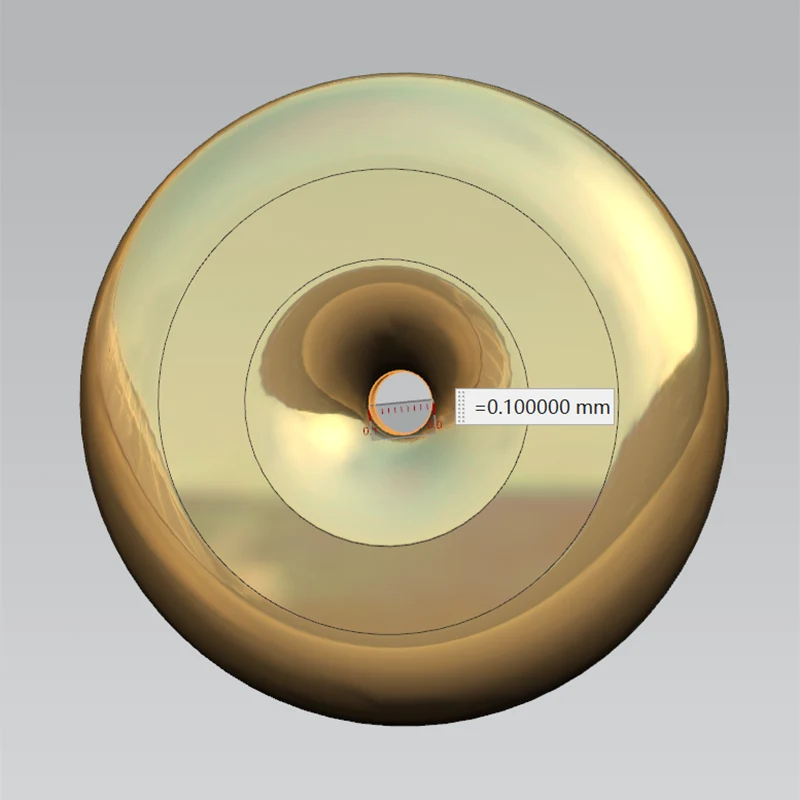

Firma Sanluo Precision wyposażona jest w kompletny system technologii obróbki miniaturowej. W obróbce mikromechanicznej, poprzez procesy takie jak mikrotoczenie, frezowanie i szlifowanie, można osiągnąć obróbkę o minimalnej średnicy φ0,01 mm, z dokładnością ± 0,001 mm, odpowiednią do produkcji masowej. Obróbka elektroerozyjna umożliwia wykonanie mikrootworów o średnicy od φ0,02 mm do 2 mm, mikrowgłębień o średnicy 0,03 mm i mikrowałków o średnicy od φ0,01 mm do 0,5 mm, szczególnie odpowiednich do twardych materiałów i części o skomplikowanych kształtach. Mikroobróbka laserowa obejmuje takie zastosowania, jak cięcie, wiercenie i spawanie, przy minimalnym rozmiarze elementu sięgającym 1 μm i małej strefie wpływu ciepła, odpowiedniej do precyzyjnej obróbki kruchych materiałów i części cienkościennych. Ponadto połączone procesy, takie jak toczenie i frezowanie, łączona obróbka elektroerozyjna i obróbka skrawaniem oraz inne procesy złożone, mogą zakończyć produkcję złożonych części w jednym ustawieniu.

Zakres obróbki części precyzyjnych

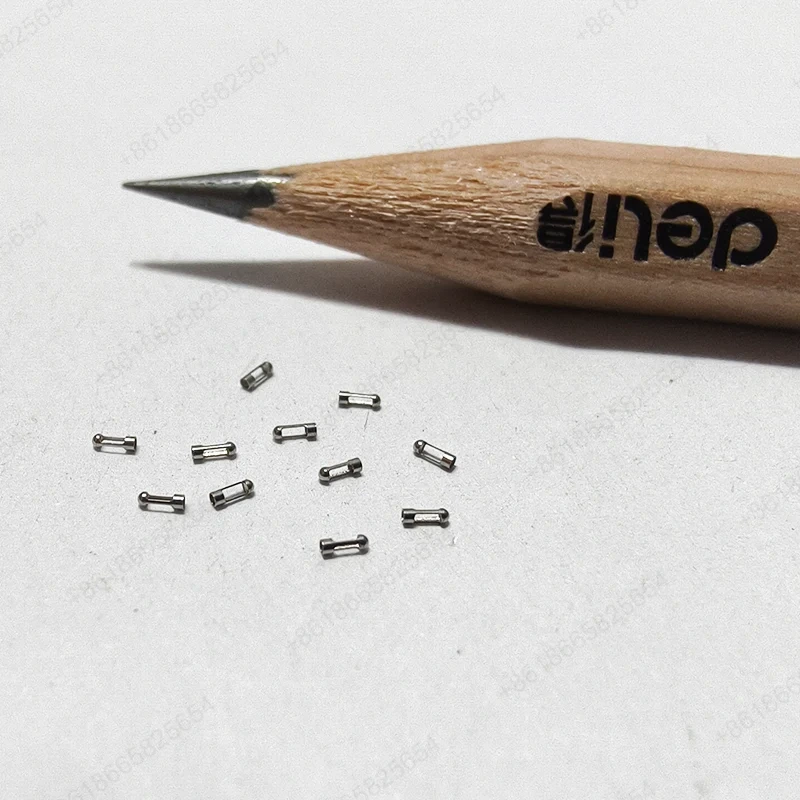

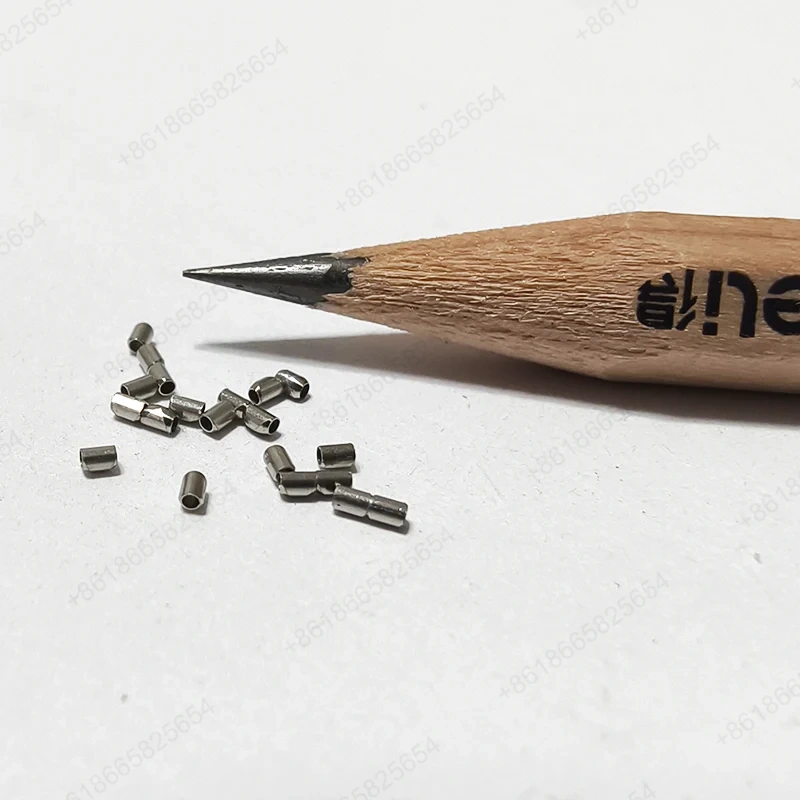

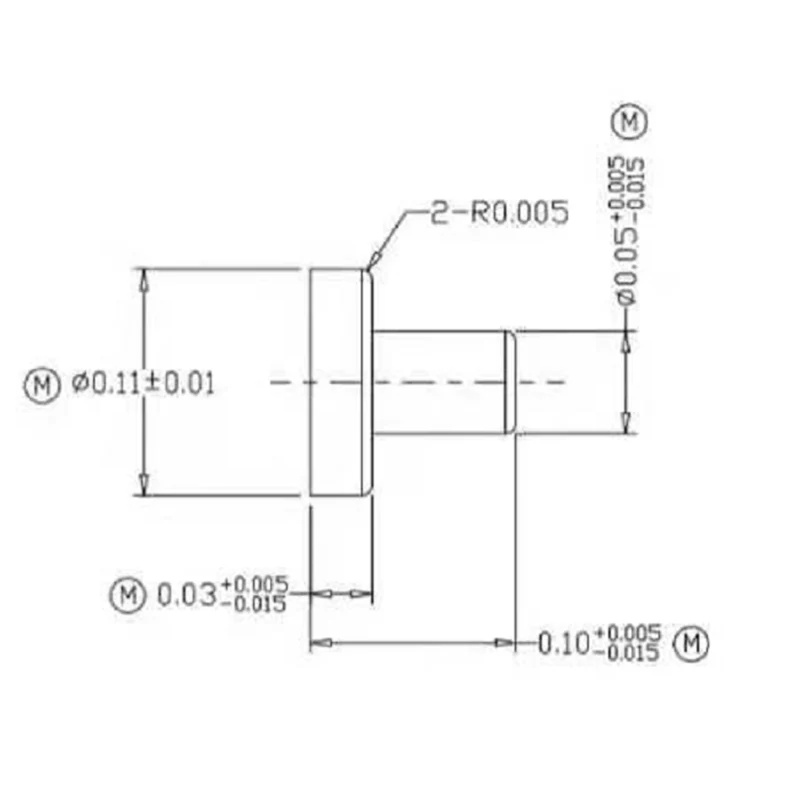

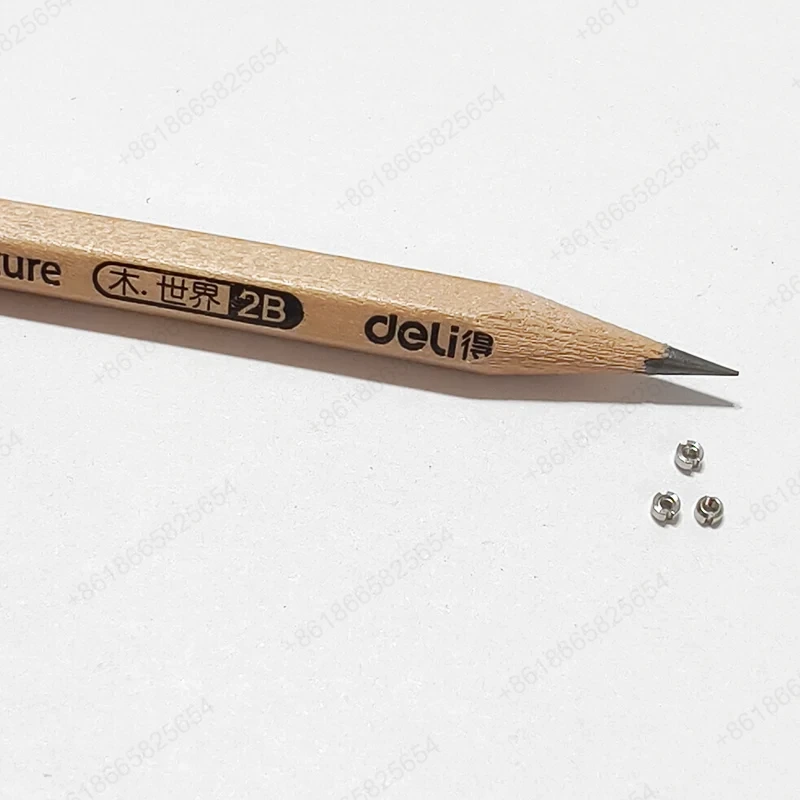

Jako profesjonalny producent obróbki miniaturowej, firma Sanluo Precision oferuje szeroką gamę usług obróbki różnych miniaturowych części. Średnice miniaturowych wałów wahają się od 0,01 mm do 5 mm, a długości od 1 mm do 50 mm. Okrągłość wynosi ≤ 0,003 mm, a chropowatość powierzchni Ra ≤ 0,1 μm. Moduł przekładni dla przekładni miniaturowych wynosi 0,05 - 1 mm, liczba zębów wynosi od 8 do 100, a dokładność profilu zęba osiąga poziom IT7. Twardość po hartowaniu powierzchniowym wynosi HRC 58 - 62. Średnica miniaturowych gwintów wynosi φ0,1 - 3 mm, o skokach od 0,2 mm do 1 mm, a precyzja może osiągnąć poziom 6H/6g. Firma posiada ponad 50 zestawów precyzyjnego sprzętu, o rocznej zdolności produkcyjnej 1 miliona miniaturowych części. Zapewnia stabilne, dostosowane do indywidualnych potrzeb usługi obróbki mikro EDM klientom na całym świecie, zapewniając niezawodną jakość i terminowość dostaw.

Dokładność miniaturowej stacji obróbczej

Dokładność wymiarowa	OD	ID	T (C)	CII	R
jednostka: ±/mm	0.001	0.001	0.001	0.001	0.001
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Koncentryczność	Tolerancja profilu
jednostka: ±/mm	0.001	0.002	0.002	0.002	0.001
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Parametry techniczne sprzętu

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	KERN Mikro
Pozycjonowanie rdzenia	Ultraminiaturowe przetwarzanie na poziomie współrzędnych
Liczba osi	Nadaje się zarówno do obróbki 3-osiowej, jak i 5-osiowej
Wydajność przetwarzania	Można obrabiać detale o średnicy 0,030 milimetra i wysokości 0,220 milimetra.
Krytyczna dokładność	Dokładność pozycjonowania: 2 µm, Dokładność powtarzalności pozycjonowania: 1 µm
Cechy konstrukcyjne	Unikalna marmurowa rama łóżka połączona jest ze statycznymi, pływającymi szynami prowadzącymi i silnikami liniowymi; zajmuje niezwykle małą powierzchnię.
Typowe zastosowania	Precyzyjne miniaturowe komponenty i części do obróbki itp.

Kategorie parametrów	Szczegóły parametrów
Model wyposażenia	iQ300
Marka/pochodzenie	MAKINO
Pozycjonowanie rdzenia	Submikronowa precyzja obróbki pionowej
Liczba osi	Niewystarczające informacje
Napęd i informacje zwrotne	Wykorzystuje zaawansowaną konstrukcję silnika liniowego i jest wyposażony w system sprzężenia zwrotnego ze skalą siatki o wielkości 0,005 mikrona
System kontroli temperatury	Niezrównana kontrola temperatury komponentów
Układ wrzeciona	Prędkość obrotowa wrzeciona: 45 000 obr./min
Podstawowe funkcje	Zintegruj hybrydowy automatyczny system pomiaru długości narzędzia Mutohyo (HyATLM), aby zapewnić dokładność poniżej mikrona
Podstawowe zalety	Szeroki zakres zastosowań, duży skok i elastyczna konstrukcja wrzeciona nadają się do wydajnej produkcji mikroczęści.
Typowe zastosowania	Precyzyjne miniaturowe komponenty i części do obróbki itp.
