Szwajcarska obróbka CNC

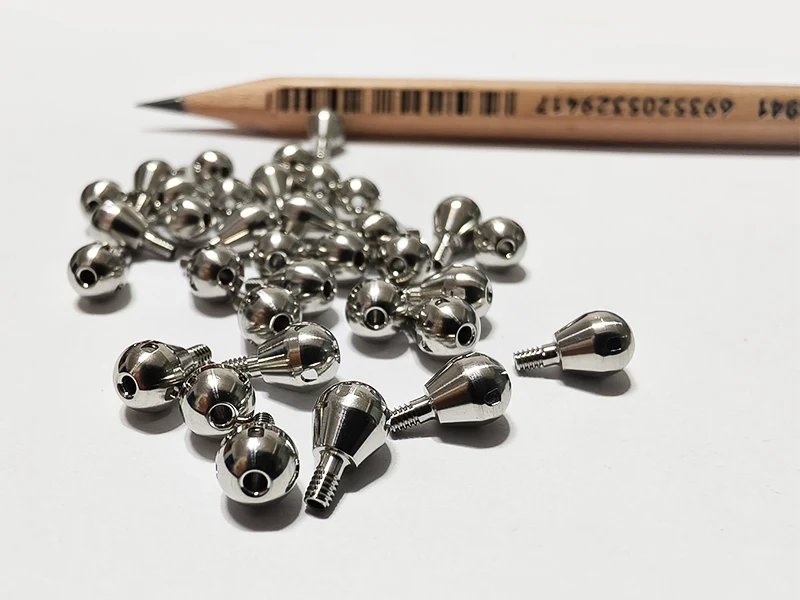

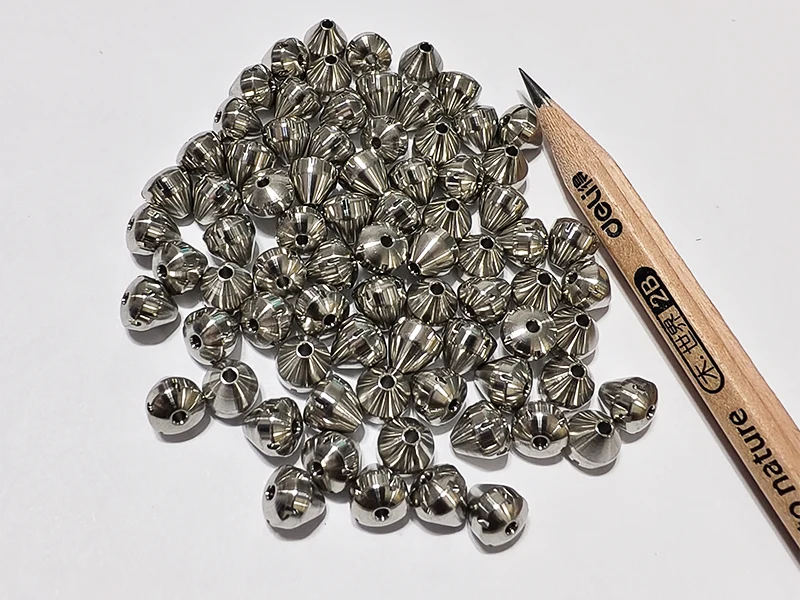

Sanluo Precision jest wiodącym producentem i dostawcą CNC Swiss w Chinach, koncentrującym się na wysoce precyzyjnej technologii obróbki wrzeciennika typu szwajcarskiego, zapewniając klientom najwyższej jakości szwajcarskie usługi obróbki CNC. Oferujemy profesjonalne, dostosowane do indywidualnych potrzeb usługi CNC Swiss dla wysokiej klasy dziedzin produkcyjnych, wspierając dostosowywanie skomplikowanych i trudnych części. Realizujemy masową produkcję precyzyjnych małych części z dokładnością na poziomie mikronów i powierzchni na poziomie nanometrów, w pełni spełniając rygorystyczne wymagania przemysłu lotniczego, implantacji medycznej, instrumentów optycznych i innych gałęzi przemysłu.

Wyślij zapytanie

Opis produktu

Standardy obróbki precyzyjnej

Nasz zakład przetwórczy dąży do doskonałości w szwajcarskiej dokładności obróbki CNC. Dokładność wymiarowa: tolerancja średnicy ±0,002 mm, tolerancja długości ±0,005 mm, wysokość stopnia ±0,005 mm, dokładność dopasowania klasa H5/h4. Dokładność geometryczna: okrągłość 0,002 mm, walcowość 0,003 mm, koncentryczność 0,003 mm, prostopadłość 0,005 mm, równoległość 0,008 mm, bicie 0,008 mm. Jakość powierzchni: chropowatość powierzchni Ra0,1-0,4μm, precyzyjne polerowanie Ra0,05μm, wykończenie zbliżone do lustrzanego. Spójność wymiarowa: odchylenie wymiarowe produkcji seryjnej ± 0,002 mm, zdolność Six Sigma 6σ, CPK≥2,0, PPK≥1,67. Dokładność sprzętu: dokładność obrotu wrzeciona 0,0005 mm, bicie tulei prowadzącej 0,001 mm, dokładność pozycjonowania ±0,0005 mm, powtarzanie pozycjonowania ±0,0002 mm.

Dokładność stacji obróbczej CNC typu szwajcarskiego

Dokładność wymiarowa	OD	ID	T (C)	DP	SW
jednostka: ±/mm	0.002	0.002	0.005	0.002	0.002
Dokładność geometryczna	Okrągłość	Współosiowość	Prostota	Cylindryczność	Symetria
jednostka: ±/mm	0.002	0.003	0.002	0.003	0.004
Zdolność produkcyjna	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
Cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Konfiguracja sprzętu precyzyjnego

Jako profesjonalny producent szwajcarskiej obróbki CNC, firma Sanluo Precision wyposażona jest w sprzęt najwyższej klasy. Tokarki ultraprecyzyjne z przesuwnym wrzeciennikiem: CITIZEN Cincom L20-ⅧLFV, STAR SR-32J, TSUGAMI SS326, 12-osiowy układ zawieszenia, wrzeciono 12000 obr/min, dokładność ±0,002mm. Wrzeciono o wysokiej precyzji: ceramiczne łożyska kulkowe, dokładność obrotu 0,0005 mm, duża prędkość 10000 obr./min bez wibracji, stała temperatura chłodzenia cieczą, temperatura wrzeciona ± 0,1 ℃, kompensacja wydłużenia termicznego. Kontrola on-line: sonda laserowa Renishaw, dokładność pomiaru ±0,0005 mm, kontrola w czasie rzeczywistym, automatyczna kompensacja, 100% gwarancja wymiarowa; Interferometr światła białego do pomiaru powierzchni, dokładność 1 nm. Świadczyliśmy niestandardowe usługi CNC w Szwajcarii dla klientów z najwyższej półki, takich jak Medtronic, Johnson & Johnson, Huawei, Zeiss, Thales itp., Przy rocznej produkcji 3 milionów ultraprecyzyjnych części, wskaźniku kwalifikacji na poziomie 99,98% i dostawie bez wad, co stało się punktem odniesienia w branży.

Parametry techniczne szwajcarskiego sprzętu CNC

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	SzwajcarskiNano 7
Pozycjonowanie rdzenia	Bardzo precyzyjna obróbka małych detali
Liczba osi i struktura	6-osiowa konstrukcja ruchu, wrzeciono tylne zamontowane na trzech osiach liniowych
Wydajność obróbki	Maksymalna średnica obróbki 7 mm (dostępne również wersje 4 mm i 10 mm)
System narzędzi	Może pomieścić do 18 narzędzi (w tym 5 to elektronarzędzia)
Procesy Specjalne	Obsługuje hobbing, toczenie wielokątne, frezowanie gwintów, frezowanie wirowe wewnętrzne i zewnętrzne oraz inne procesy o wysokiej wartości dodanej
Podstawowe zalety	Symetryczna żeliwna konstrukcja zapewnia doskonałą sztywność, jest niezwykle prosta w projektowaniu i użytkowaniu
Typowe zastosowania	Szwajcarska obróbka CNC urządzeń medycznych i części implantów, części zegarków, części elektronicznych itp

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	202TG
Pozycjonowanie rdzenia	Wysokoprecyzyjna, wysokowydajna, zintegrowana obróbka toczenie-frezowanie-szlifowanie
Liczba osi	8-osiowy CNC
Funkcja podstawowa	Realizuj toczenie, frezowanie i szlifowanie za pomocą jednego mocowania
Zalety obróbki	Szczególnie nadaje się do obróbki twardych materiałów, może osiągnąć toczenie zamiast szlifowania
Wersje konfiguracyjne	Dostępne cztery wersje: centrum tokarsko-frezarskie, centrum tokarsko-frezarskie 2, centrum tokarsko-szlifierskie, centrum szlifierskie
Dokładność wrzeciona	Wrzeciono o głębokości 0,5 mikrona
Typowe zastosowania	Szwajcarska obróbka CNC części z materiałów o wysokiej twardości wymagających złożonej obróbki i dużej precyzji
