Superprecyzyjne toczenie

Sanluo Precision to profesjonalny producent i dostawca toczenia superprecyzyjnego w Chinach, koncentrujący się na technologii toczenia o wysokiej precyzji różnych materiałów, zapewniając klientom wysokiej jakości usługi obróbki precyzyjnej. Świadczymy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki o wysokiej precyzji dla maszyn precyzyjnych, przemysłu motoryzacyjnego, lotniczego, medycznego i innych, a także wspieramy dostosowywanie skomplikowanych i trudnych części. Możemy osiągnąć super precyzyjną dokładność toczenia w klasie IT0-IT5, w pełni spełniając rygorystyczne wymagania wysokiej klasy przemysłu produkcyjnego w zakresie obróbki o wysokiej precyzji.

Wyślij zapytanie

Opis produktu

Możliwość superprecyzyjnego toczenia

Superprecyzyjne funkcje toczenia Sanluo Precision: materiał do obróbki (mosiądz, stop aluminium, stal nierdzewna, stop tytanu, stop miedzi, tworzywo konstrukcyjne, ceramika, szafir); wielkość obróbki (minimalna średnica φ0,1mm, maksymalna średnica φ500mm, maksymalna długość 2000mm); jakość powierzchni (Ra0,01-0,8μm, wykończenie lustrzane Ra0,01-0,05μm); obróbka gwintów (mikrogwint skok 0,05mm, gwint precyzyjny gat. 2-4); obróbka rowków (minimalna szerokość rowka 0,05mm, tolerancja głębokości ±0,001mm). Zalety procesu: ultraniska siła skrawania (unikanie deformacji przedmiotu obrabianego), precyzyjne toczenie z dużą prędkością (wydajność zwiększona 2-3 razy), cięcie na sucho (ochrona środowiska, brak zanieczyszczeń).

Kontrola jakości i zastosowanie

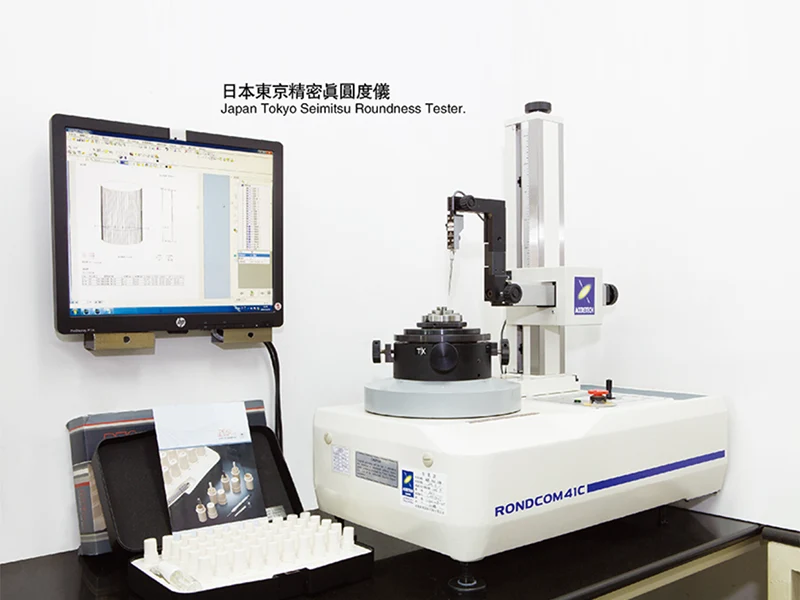

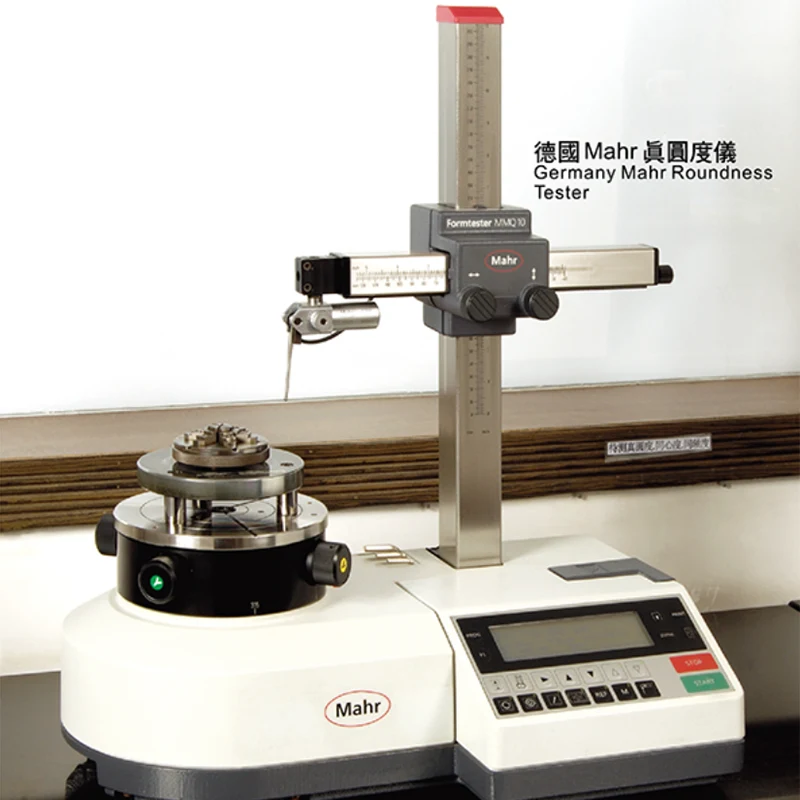

Jako profesjonalny producent toczenia superprecyzyjnego, Sanluo Precision stosuje ścisłą kontrolę jakości: 100% kontrola kluczowych wymiarów za pomocą CMM, miernika okrągłości, miernika chropowatości; Statystyczna kontrola procesu SPC, CPK≥2,0; zarządzanie precyzją narzędzia (promień wierzchołka narzędzia diamentowego 0,01-0,1 mm, kompensacja zużycia ±0,0001 mm). Zastosowania: motoryzacja (zawór iglicowy wtryskiwacza paliwa klasa IT3 ±0,0005mm, powierzchnia Ra0,02μm), lotnictwo (okrągłość wału turbiny 0,0003mm, współosiowość 0,0005mm), medycyna (tolerancja grubości ścianki rurki stentu ±0,001mm, powierzchnia Ra0,01μm), instrumenty precyzyjne (gwint wrzeciona mikrometrycznego klasy 2, błąd skoku ±0,0002mm). Świadczyliśmy niestandardowe usługi obróbki precyzyjnej dla firm Bosch, Delphi, Medtronic, Siemens i innych przedsiębiorstw, przy rocznej produkcji 500 000 sztuk i wskaźniku kwalifikacji na poziomie 99,9%.

Dokładność stacji roboczej

dokładność wymiarowa	OD	ID	DP	SW	CII
jednostka: ±/mm	0.001	0.001	0.001	0.002	0.002
Dokładność geometryczna	okrągłość	współosiowość	cylindryczność	symetria	koncentryczność
jednostka: ±/mm	0.001	0.001	0.001	0.001	0.001
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Parametry techniczne sprzętu

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	STC-38
Pozycjonowanie rdzenia	Precyzyjna tokarka CNC do superprecyzyjnego toczenia
Numer osi	2-osiowe (X, Z)
Układ wrzeciona	Wrzeciono o wysokiej precyzji, dokładność obrotu 0,0001 mm
Kluczowa dokładność	Powtarzaj dokładność pozycjonowania ± 0,0001 mm, dokładność pozycjonowania ± 0,0002 mm
Zakres obróbki	Maksymalna średnica toczenia φ380mm, maksymalna długość toczenia 1000mm
System CNC	FANUC 0i-TF Plus
Podstawowa zaleta	Wysoka sztywność, wysoka precyzja, wysoka wydajność
Typowe zastosowanie	superprecyzyjne toczenie części wału, części tarczy

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	SzwajcarskiNano
Pozycjonowanie rdzenia	Ultraprecyzyjna tokarka typu szwajcarskiego do toczenia mikroelementów
Numer osi	7-osiowy
Układ wrzeciona	Prędkość wrzeciona głównego 10 000-50 000 obr/min, prędkość wrzeciona pomocniczego 10 000-40 000 obr/min
Kluczowa dokładność	Dokładność obróbki ±0,0001mm, chropowatość powierzchni Ra0,01μm
Zakres obróbki	Średnica pręta φ0,1-φ32mm
Cechy konstrukcyjne	Konstrukcja typu szwajcarskiego, prowadnica o wysokiej precyzji, kompensacja błędów termicznych
System CNC	Siemens 840D sl
Typowe zastosowanie	superprecyzyjne toczenie części mikrowałów, mikroelementów medycznych
