Cięcie mikrolaserem

Sanluo Precision jest profesjonalnym producentem i dostawcą cięcia mikrolaserowego w Chinach, krajowym przedsiębiorstwem specjalizującym się w precyzyjnej obróbce mikrocięciem, zapewniającym klientom wysokiej jakości usługi obróbki wiązką laserową. Firma oferuje profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki wiązką laserową dla branż, w tym urządzeń elektronicznych, maszyn precyzyjnych, implantów medycznych i przemysłu lotniczego, a także wspiera dostosowywanie skomplikowanych i trudnych w obróbce części. Realizujemy bezdotykowe precyzyjne cięcie cienkościennych, drobnych i skomplikowanych konturów, w pełni spełniając rygorystyczne wymagania różnych gałęzi przemysłu dotyczące cięcia mikrolaserem.

Wyślij zapytanie

Opis produktu

Technologia mikro cięcia

Technologia cięcia mikrolaserowego zastosowana w zakładzie przetwórczym Sanluo Precision wykorzystuje wysokoenergetyczne wiązki laserowe do wycinania drobnych części. Zasada cięcia: Skoncentrowana wiązka lasera skanuje wzdłuż ustalonej trajektorii, natychmiast topiąc i odparowując materiał, tworząc szwy tnące. Obróbka bezkontaktowa: Laser nie ma fizycznego kontaktu z przedmiotem obrabianym i nie powoduje naprężeń mechanicznych, co jest odpowiednie w przypadku materiałów kruchych i części cienkościennych. Strefa wpływu ciepła: <20μm, przy minimalnym odkształceniu materiału, dotyczy materiałów wrażliwych na ciepło.

Dokładność stacji roboczej

Dokładność wymiarowa	OD	ID	T (C)	DP	R
jednostka: ±/mm	0.002	0.002	0.002	0.002	0.002
Dokładność geometryczna	okrągłość	współosiowość	prostota	cylindryczność	tolerancja profilu
jednostka: ±/mm	0.002	0.005	0.002	0.008	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Optymalizacja procesu cięcia

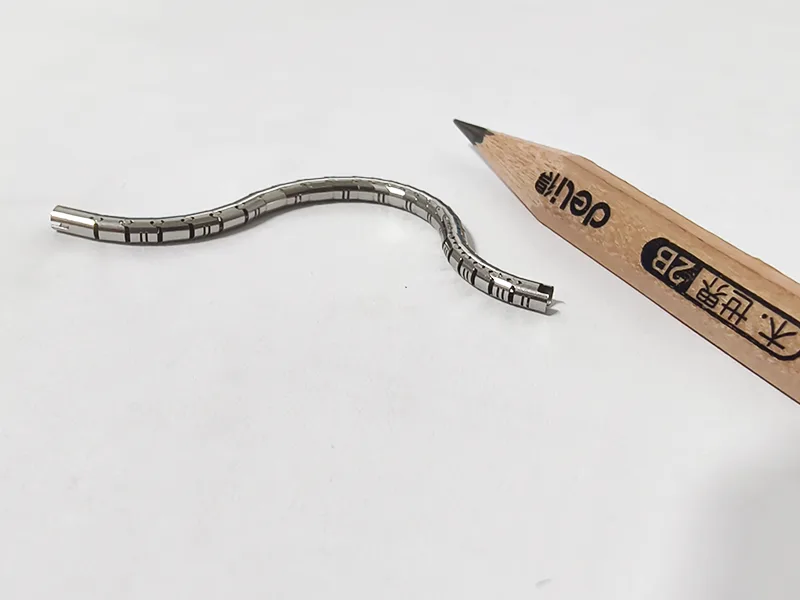

Jako profesjonalny producent cięcia mikrolaserem, firma Sanluo Precision udoskonaliła i zoptymalizowała swoje techniki przetwarzania. Azot służy jako gaz osłonowy, aby zapobiec utlenianiu, zapewniając płaskie i gładkie krawędzie tnące; tlen stosowany jest do wspomagania spalania w celu przyspieszenia prędkości cięcia; sprężone powietrze jest ekonomiczną i praktyczną opcją. Zastosowano cięcie wieloprzebiegowe: cięcie zgrubne w celu szybkiej penetracji i cięcie wykańczające w celu zapewnienia precyzji i poprawy jakości powierzchni. Rozpoznawanie profilu: Wizualne pozycjonowanie CCD automatycznie identyfikuje położenie przedmiotu obrabianego i kompensuje odchylenia z dokładnością ± 2μm. Wykonujemy cięcie kształtowe blach ze stali sprężynowej, cięcie laserowe stentów wieńcowych do implantów medycznych (ściana rurki 50～100µm, szerokość rowka 30～80µm, bez zadziorów) oraz cięcie laserowe drutów prowadzących ze stopów niklowo-tytanowych. Dla przemysłu lotniczego realizujemy cięcie cienkich blach ze stopów tytanu (grubość 0,1 - 1mm) z pionowymi krawędziami tnącymi bez żużlu, a także cięcie o strukturze plastra miodu. Sanluo Precision świadczy niestandardowe usługi obróbki wiązką lasera dla przedsiębiorstw takich jak Foxconn, BYD, MicroPort Medical i AVIC, przetwarzając 2 miliony części rocznie ze stabilną jakością i terminowością dostaw.

Parametry techniczne sprzętu

Kategoria parametrów	Szczegóły parametrów
Skład systemu	Połączenie GFF2101F (głowica do cięcia laserowego 3D z automatycznym ogniskowaniem) i GF102 (podsystem interpolacji małych konturów robota)
Pozycjonowanie rdzenia	Do precyzyjnego cięcia małych konturów 3D, takich jak drobne części wszczepialnych urządzeń, takich jak rozruszniki serca
Numer osi	System robota wieloosiowego (zintegrowany z 3-osiową głowicą tnącą)
Skupiająca się wydajność	Zakres automatycznego ustawiania ostrości GF101F -5 mm ~ +5 mm, dokładność ustawiania ostrości 0,05 mm
Dokładność cięcia	Połączenie to umożliwia niezwykle precyzyjne wycinanie konturów (np. dokładność do ±0,003 mm przy cięciu okręgu o średnicy 1 mm)
Dokładność podsystemu	Dokładność powtarzalnego pozycjonowania GF102 ± 0,0005 mm, dokładność pozycjonowania ± 0,001 mm
Podstawowe zalety	Integracja robotów zapewnia niezwykle dużą swobodę ruchu (odpowiednia do złożonego przetwarzania ścieżek 3D); funkcja automatycznego ustawiania ostrości dostosowuje się do obróbki materiałów o różnej grubości
Typowe zastosowanie	precyzyjne elementy do cięcia mikrolaserem itp.

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	YAC-FSLLC300 Ultraszybka maszyna do cięcia laserem femtosekundowym
Pozycjonowanie rdzenia	Specjalizuje się w mikroobróbce laserowej precyzyjnych cienkościennych rurek, takich jak stenty medyczne
Numer osi	Ruch w 4 osiach: oś X (liniowa), oś Z (liniowa), oś θ (obrotowa)
Kluczowa dokładność	Szerokość nacięcia cięcia: 15-25 μm; Dokładność pozycjonowania w osi X: ±0,1 μm; Dokładność powtarzania pozycjonowania w osi X: ±0,2 μm
Układ ruchu	Maksymalna prędkość ruchu osi X 500 mm/s
Możliwość dostosowania materiału	Obsługuje 316L, nitinol (Ni-Ti), L605, metale degradowalne (Mg, Zn) i materiały polimerowe (PLA, PLLA) itp.
Laser	Laser femtosekundowy, opcjonalnie podczerwień (1030-1070nm) lub światło zielone (532nm), z opcjonalną mocą 10W/16W/20W
Typowe zastosowanie	precyzyjne elementy do cięcia mikrolaserem itp.
