Obróbka o wąskiej tolerancji

Sanluo Precision jest wiodącym producentem i dostawcą obróbki skrawaniem w wąskich tolerancjach w Chinach, koncentrującym się na technologii ścisłej kontroli tolerancji i zapewniającym klientom usługi o wysokiej precyzji. Świadczymy profesjonalne, dostosowane do indywidualnych potrzeb usługi obróbki o wysokiej precyzji dla wysokiej klasy przemysłu produkcyjnego oraz wspieramy dostosowywanie skomplikowanych i trudnych części. Możemy produkować precyzyjne części z tolerancją IT1-IT7, w pełni spełniając rygorystyczne wymagania różnych gałęzi przemysłu w zakresie obróbki z wąskimi tolerancjami.

Wyślij zapytanie

Opis produktu

Możliwość kontroli tolerancji

Obróbka Sanluo Precision z wąską tolerancją zapewnia ścisłą kontrolę tolerancji: Tolerancja wymiarowa (średnica klasy IT0 ±0,0002 mm-klasa IT1 ±0,001 mm, tolerancja długości ±0,002-0,015 mm); tolerancja dopasowania (gatunek wału h2/h3, stopień otworu H2/H3, strefa tolerancji ±0,002-0,008mm); tolerancja geometryczna (okrągłość 0,0005-0,005mm, płaskość 0,0005-0,015mm, prostopadłość 0,001-0,02mm, koncentryczność 0,002-0,015mm, bicie 0,002-0,03mm, tolerancja położenia 0,002-0,05mm); chropowatość powierzchni Ra0,05-1,6μm.

Dokładność stacji roboczej

dokładność wymiarowa	L (X)	W (T)	H (Z)	SW	GD
jednostka: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Dokładność geometryczna	płaskość	równoległość	prostopadłość	symetria	Tolerancja pozycji
jednostka: ±/mm	0.0003	0.001	0.001	0.002	0.002
zdolności produkcyjne	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt	1 ~ 999999 szt
cykl produkcyjny	3-20 dni	3-20 dni	3-20 dni	3-20 dni	3-20 dni

Metody obróbki z tolerancją

Zakład przetwórczy Sanluo Precision wykorzystuje różnorodne technologie obróbki w celu obróbki z wąskimi tolerancjami: toczenie precyzyjne (średnica φ0,05-500 mm, tolerancja klasa IT6 ±0,003-0,006 mm, okrągłość 0,003 mm), frezowanie precyzyjne (tolerancja płaska ±0,002 mm, tolerancja położenia otworu ±0,015 mm), szlifowanie precyzyjne (szlifowanie cylindryczne/szlifowanie wewnętrzne/szlifowanie powierzchni, tolerancja klasy IT5 ±0,001mm, okrągłość 0,001mm), wytaczanie precyzyjne (otwór φ10-500mm, tolerancja klasy IT5 ±0,002-0,01mm), wiercenie precyzyjne (średnica φ0,1-50mm, tolerancja położenia ±0,02mm), wytaczanie współrzędnościowe (dokładność położenia otworu ±0,002mm, dla precyzyjnych form/osprzętów).

Zapewnienie kontroli tolerancji

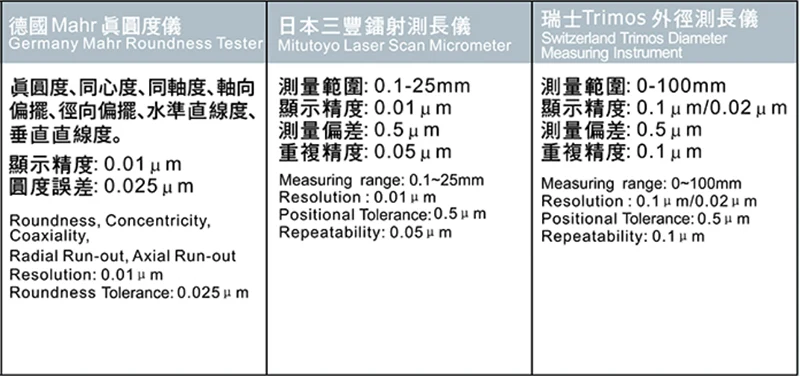

Jako profesjonalny producent obróbki z wąskimi tolerancjami, firma Sanluo Precision zapewnia rygorystyczną kontrolę: kontrola wymiarowa (dokładność pomiaru CMM 0,002 mm do pomiaru tolerancji wymiarowej/tolerancji odległości otworu; przyrząd laserowy/ultraprecyzyjny mikrometr/mikrometr/suwmiarka z noniuszem/miernik do trzpieni/miernik pierścieniowy/miernik do gwintu do wykrywania tolerancji średnicy/długości); Zastosowania: formy precyzyjne (tolerancja wymiaru wnęki ±0,01mm, tolerancja szczeliny tłocznika ±0,005mm), osprzęt precyzyjny (otwór na kołek ustalający klasa H7 ±0,005mm, dokładność pozycjonowania ±0,01mm), przyrządy pomiarowe (płaskość kowadełka mikrometrycznego 0,003mm, tolerancja sprawdzianu trzpienia ±0,002mm), precyzyjna przekładnia (profil zęba koła zębatego klasa IT6, pierścienie wewnętrzne i zewnętrzne łożysk klasa IT5 ±0,002mm), hydrauliczne i pneumatyczne (otwór cylindra klasa H7 ±0,006mm, tolerancja dopasowania szpuli ±0,003mm). Bezpośrednio lub pośrednio świadczyliśmy dostosowane do indywidualnych potrzeb usługi obróbki precyzyjnej dla firm Bosch, ZF, NSK i innych przedsiębiorstw, przy rocznej produkcji wynoszącej 200 000 sztuk i wskaźniku kwalifikacji na poziomie 99,8%.

Parametry techniczne sprzętu

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	JDSGT400 3-osiowe, szybkie centrum obróbcze napędzane silnikiem liniowym
Pozycjonowanie rdzenia	Do bardzo precyzyjnej obróbki na poziomie submikronowym
Układ napędowy	Wszystkie trzy osie wykorzystują podwójny napęd liniowy
Kluczowa dokładność	Dokładność powtarzania pozycjonowania do 0,8 mikrona; dokładność położenia otworu mniejsza niż 1 mikron w zakresie 100 mm.
Technologia rdzenia	Integruje napęd bezpośredni, kontrolę temperatury, opracowane przez siebie funkcje precyzyjnej obróbki systemu JD60 CNC i precyzyjny układ napędu serwo
Podstawowa zaleta	Zaangażowani w osiągnięcie doskonałego efektu „powierzchnia jest powierzchnią funkcjonalną”
Typowe zastosowanie	obróbka skrawaniem precyzyjnych form optycznych, części półprzewodnikowych, części konstrukcyjnych o wysokiej precyzji i innych produktów o ścisłych wymaganiach dotyczących wymiarów i jakości powierzchni

Kategoria parametrów	Szczegóły parametrów
Model wyposażenia	Precyzyjne 5-osiowe centrum obróbcze Micro5 Micron
Pozycjonowanie rdzenia	Wysoka dynamika i precyzyjna obróbka miniaturowych części o wysokiej wartości dodanej
Kluczowa dokładność	Powtarzaj dokładność pozycjonowania 0,0005 mm, dokładność pozycjonowania < 0,002 mm
Układ wrzeciona	Maksymalna prędkość wrzeciona 60 000 obr./min
Cechy konstrukcyjne	Zwarta konstrukcja o masie całkowitej 550kg; wyposażony w trójwarstwowy magazyn narzędziowy o pojemności 60 narzędzi; system palet obszaru przetwarzania może pomieścić 6 urządzeń o punkcie zerowym
Oszczędność Energii i Ochrona Środowiska	Wyjątkowo niski pobór energii (<500W), wyposażony w kolektor mgły olejowej
System CNC	Niemiecki system Beckhoffa
Skok (X/Y/Z)	78/56/50 mm
Typowe zastosowanie	obróbka z małymi tolerancjami miniaturowych elementów konstrukcyjnych, małych części z metali szlachetnych itp.
