Obróbka o wysokiej tolerancji

Technologia wysokiej tolerancji

Obróbka Sanluo Precision z wysoką tolerancją umożliwia precyzyjną kontrolę stopni o wysokiej tolerancji: tolerancja klasy IT2 ±0,001–0,004 mm (odpowiednia do precyzyjnego dopasowania), tolerancja klasy IT3 ±0,001–0,006 mm (odpowiednia do precyzyjnego dopasowania), tolerancja klasy IT4 ±0,002–0,01 mm (odpowiednia do ogólnych części precyzyjnych), tolerancja klasy IT5 ±0,003–0,015 mm (odpowiednia do zwykłej precyzji) części). Rodzaje pasowań obejmują: pasowanie z luzem H7/h6 z luzem 0,002-0,015 mm, pasowanie przejściowe H7/k6 z dokładnym pozycjonowaniem, pasowanie z wciskiem H7/p6 z wciskiem 0,005-0,025 mm. Zakres rozmiarów: średnica φ0,03-800mm, długość ≤2000mm, otwór φ0,02-500mm. Naddatek na obróbkę jest progresywny w warstwach: obróbka zgrubna 0,02-0,05 mm, półwykańczająca 0,05-0,1 mm, wykańczająca 0,001-0,003 mm, szlifowanie 0,001-0,005 mm.

Szerokie pola zastosowań

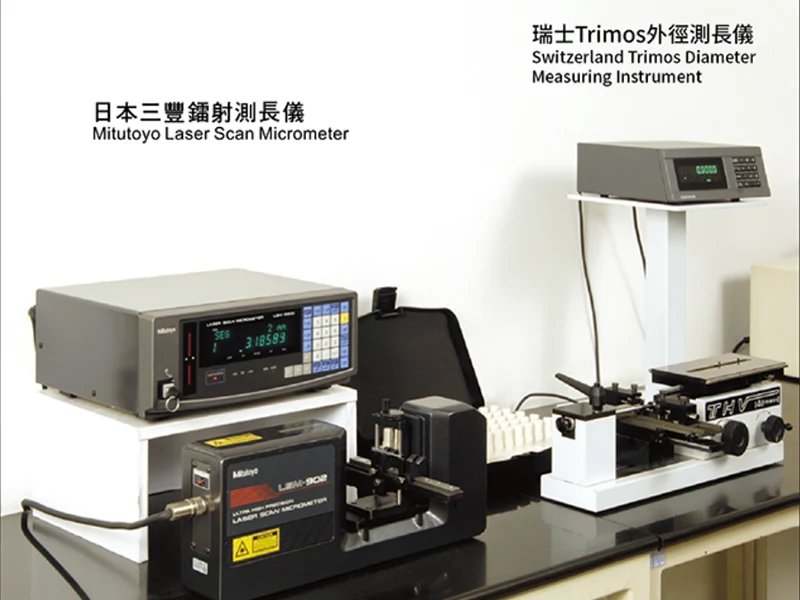

Jako profesjonalny zakład przetwórczy obróbki o wysokiej tolerancji, Sanluo Precision jest wyposażony w precyzyjny sprzęt testujący: ogólne narzędzia pomiarowe, takie jak przyrząd laserowy/ultraprecyzyjny mikrometr/mikrometr/mikrometr wewnętrzny/suwmiarka z noniuszem, specjalne narzędzia pomiarowe, takie jak gładki sprawdzian trzpieniowy/miernik pierścieniowy, współrzędnościowa maszyna współrzędnościowa z dokładnością 0,002 mm, okrągłościomierz z dokładnością 0,0005 mm. Zastosuj kontrolę procesu SPC, kartę kontrolną X-R, CPK≥1,33 do kwalifikacji, 100% kontrolę kluczowych wymiarów. Obszary zastosowań: przemysł motoryzacyjny (średnica cylindra bloku silnika klasa IT7 ±0,008 mm, czop główny wału korbowego klasa IT6 ±0,005 mm, tolerancja profilu zębów wału skrzyni biegów klasa IT6), maszyny precyzyjne (tolerancja skoku przekładni planetarnej reduktora ±0,01 mm, dokładność skoku śruby kulowej klasa IT5), produkcja form (tolerancja rdzenia formy wtryskowej ±0,01 mm, słupek prowadzący formy do tłoczenia i pasowanie tulei H7/h6), układ hydrauliczny (tłok pompy hydraulicznej IT6 klasa ±0,004 mm, tłok cylindra hydraulicznego klasy IT7, luz pasowania 0,02-0,05 mm). Świadczyliśmy niestandardowe usługi obróbki precyzyjnej dla FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion i innych przedsiębiorstw, z roczną produkcją wynoszącą 3 miliony części o wysokiej tolerancji i wskaźnikiem kwalifikacji tolerancji wynoszącym 99,5%.

Parametry techniczne sprzętu
